Produktdetails:
Zahlung und Versand AGB:
|
| heraus Oberteil: | Aluminiumlegierung | Abschnittbereich: | 0.1-0.15mm ² |
|---|---|---|---|
| Standard: | MIL-DTL-83513 | Gegenwärtige Bewertung: | 3A |
| Kontaktart: | Mikrotorsionsstift, Vergolden | Produkt-Name: | J30JM, Mirco-D, D-Vor, MDM |
| Art: | Behälter | Draht: | Farbunterlegt |
| Kontakt: | Pin 9 | Palting: | Vergolden |
| Markieren: | rechteckiges j30j-Verbindungsstück,Mikrod-Verbindungsstück |
||

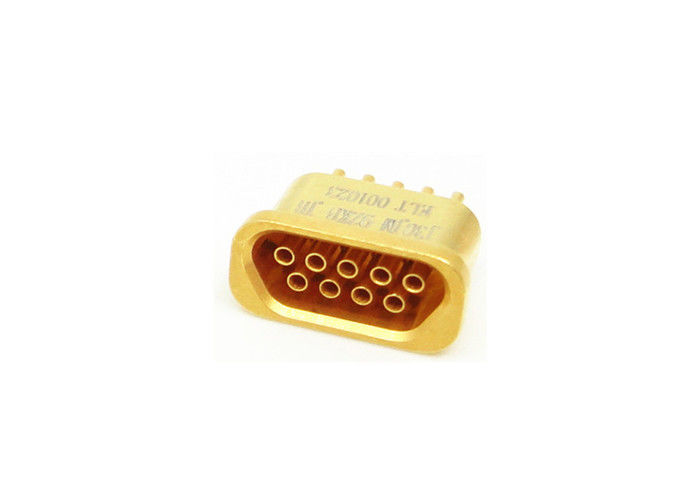

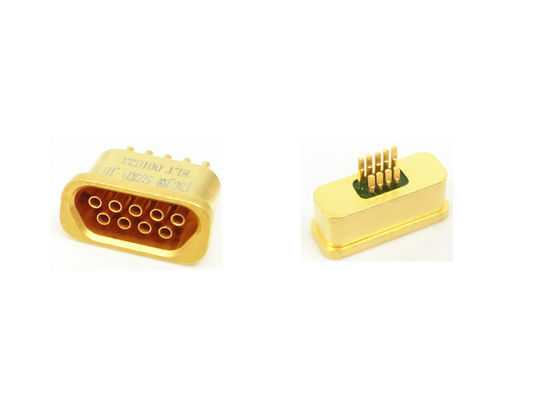

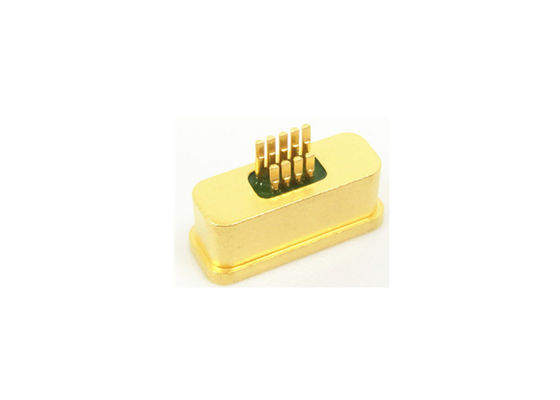

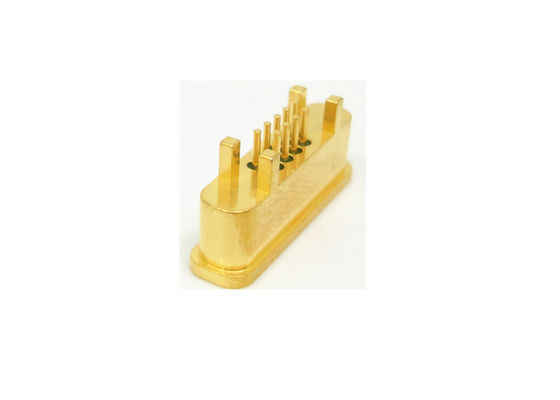

Des luftdichten Verschlusses 9 mikro--d rechteckiges J30JM Reihen-Verbindungsstück Pin-Kontakt-mit dem Gold überzogen
Rechteckige MikroBuchsen J30JM sind hermetische Sockel mit Nichtleiter in Glas und in Rastermaß 1.27mm. Für Endenbeendigungsarten können sie auf Drähte mit Schnittbereich Φ0.1-0.15mm2 anwendbar sein, oder direkt gelötet auf PWB. Diese Verbindungsstücke sind ausschließlich für die Bedingungen bestimmt, in denen hermetische Abdichtung gefordert wird. Sie haben Eigenschaften der kleinen, leichten, zuverlässigen Verbindung, der ausgezeichneten Wirksamkeit der elektromagnetischen Abschirmung, der Erschütterung und des Schockwiderstands etc.
Kontaktanordnungen(Gesichts-Ansicht von Pin-Einsatz) |
1, die allgemeinen Verbindungsstücke schließen 6 Subfamilies ein: Crimpkontaktverbindungsstücke, Lötmittelkontaktverbindungsstücke, Inline-Kontakt
für PWB N, Inline-Kontakt für PWB N-J, rechtwinkliger Kontakt für PWB W, rechtwinkliger Kontakt für PWB W-J.
2, J30J-9TJL, das „TJ“ bedeutet „Stecker“
Nennspannung: 100V
Gegenwärtige Bewertung: 3A
Hermecity: ≤1.01 x 10E-09 PA·m-³ /s
Durchgangswiderstand: ≤10MΩ
Isolationswiderstand: ≥ 1000 MΩ
Dielektrische Widerstands-Spannung: 300V
Haltbarkeit: 500 Zyklen
Klimatemperatur: -55℃ | + 125℃
Relative Luftfeuchtigkeit: +40℃ bis zu 95%
Erschütterung: ² 10Hz~ 2000Hz 196m/S
Gesamtbeschleunigung Effektivwert: 23.1G
Auswirkung: ² 735m/S
| Äußeres Maß-Zeichnung |
| Modell nein. | L | L1 | Gegenstecker | ANMERKUNG |
| J30JM-9ZK | 9,2 | 8,2 | J30JB-9TJ | 1. ZK=Socket /Female (Behälter) 2. TJ=Pin /Male (Stecker)
3. M=Hermetic
4. Kontaktplangehäusegröße:
--9,15,21,25,31,37
5. JH=Bonding-Oberfläche
|
| J30JM-9ZK-JH | 9,2 | 8,2 | J30JB-9TJ | |
| J30JM-15ZK | 13 | 12 | J30JB-15TJ | |
| J30JM-15ZK-JH | 13 | 12 | J30JB-15TJ | |
| J30JM-21ZK | 16,8 | 15,8 | J30JB-21TJ | |
| J30JM-21ZK-JH | 16,8 | 15,8 | J30JB-21TJ | |
| J30JM-25ZK | 19,3 | 18,3 | J30JB-25TJ | |
| J30JM-25ZK-JH | 19,3 | 18,3 | J30JB-25TJ | |
| J30JM-31ZK | 23,2 | 22,2 | J30JB-31TJ | |
| J30JM-31ZK-JH | 23,2 | 22,2 | J30JB-31TJ | |
| J30JM-37ZK | 26,9 | 25,9 | J30JB-37TJ | |
| J30JM-37ZK-JH | 26,9 | 25,9 | J30JB-37TJ |
Anwendungen:
- Avionik, Radare
- Raketen und Lenksysteme
- Bordausrüstung
- Übertragungssysteme
- Navigationsanlagen
- Forschungszentren
- Medizinische Anwendungen
- Kabel zu verkabeln
- Brett zum Kabel
- Oberflächenberg (SMT)-Brett zum Kabel
Eigenschaften:
-- Luftdicht verschlossen durch gesintertes Glas
-- Rastermaß: 1,27 Millimeter (0,05")
-- Drahtgröße: 0.1-0.15 Millimeter ²
-- 1, 2 rohe Wahlen
-- 9-37 Kontakte
-- Raum- und Gewichtseinsparung.
-- Ausgezeichnete Stossfestigkeit und Erschütterung.
-- Das Ende kann direkt zu PWB gelötet werden
Arten:
- J30J-Reihe
- (Hermetische) Reihe J30JM
- Reihe J30 (Plastik)
- J50J-Reihe
- J55A-Reihe
- (Hermetische) Reihe J55AM
- J56J-Reihe
ANMERKUNG:
Wir können über 1000 Arten Reihenverbindungsstücke Miro-D J30J liefern, wenn es nicht Match mit Ihrem Antrag ist, pls in Verbindung treten mit uns.
