| Produktbezeichnung: | SMP-Kabelstecker | Frequenzbereich: | DC~40GHz |
|---|---|---|---|
| Widerstand: | 50Ω | Verbindungsstück-Reihe: | SMP |
| Geschlecht: | Stecker | Shell Material: | Kovar 4J29 |
| Glas: | 7052 7070 | Hermetik: | 1,01325 × 10 –3 Pa·cm3/s |
| Markieren: | SMP-Stecker aus Edelstahl mit begrenzter Rastung,Flexkabel mit begrenzter Rastung,SMP-Anschluss mit begrenzter Rastung |
||
SMP Männliche Edelstahl-Limited Detent, Schnittstellentiefe 2,79 für 1# Halbsteif/Flex Kabel
Das Produkt der SMP-Serie ist ein ultra-kleiner push-in RF-Koaxialanschluss, der die Merkmale von geringer Größe, geringem Gewicht, ausgezeichnetem
Wir haben eine Vielzahl von Produkten, die in der Lage sind, die
Der Stecker hat drei Schnittstellenformen - vollständige Entspannung, begrenzte Entspannung
und glatte Bohrung (einschließlich Bremsung). Verschiedene Schnittstellenformen können die erforderliche axiale oder radiale Bewegung der Blindpaarung befriedigen
Es ist für die Installation geeignet, bei der eine hohe Zuverlässigkeit und Modulintensität gefordert werden.
Spezifikation derSMP-HF-Anschluss
| Elektrische Eigenschaften | ||
| Impedanz | 50Ω | |
| Frequenzbereich | Gleichspannung ~ 40 GHz | |
| Nennspannung | 170VRMS* | |
| Widerstand gegen Isolierung | ≥ 5000 MΩ | |
| Dielektrika Spannungswiderstand | 500VRMS* | |
| Mittelwiderstand | Außenleiter | ≤ 4mΩ |
| Zentralleiter | ≤ 26mΩ | |
| VSWR | ≤ 13 | |
| Material- und mechanische Eigenschaften | ||
| Zentralleiter | Männlich | Sn-P Bronze, vergoldet |
| Weiblich | Berylliumbronze, vergoldet | |
| Elastischer Kontakt | Berylliumbronze | mit einer Breite von nicht mehr als 20 mm |
| Schalen und andere Metallteile | Messing Edelstahl | Vergoldete Passivierung |
| mit einer Breite von nicht mehr als 15 mm | Glassintern/PTFE/PEI | |
| Hermetische Produktleckage | 1.01325×10-3Pa·cm3/s | |
Merkmale und VorteilevonSMP-HF-Anschluss
* Optionale Schussadapter in zwei Standardlängen
* Leistung bis 40 GHz
* Kompensiert Fehlausrichtung in X- und Y-Richtung
* Schnittstellen für enge, sicherere Verbindungen
* Nichtmagnetische Optionen für Luft- und Raumfahrtanwendungen

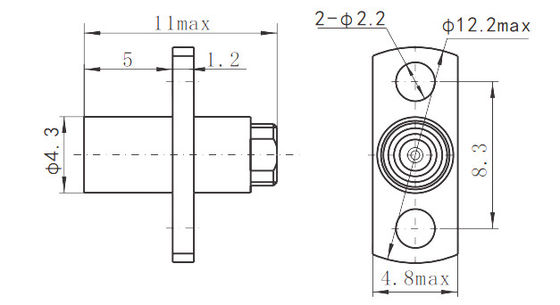

Detaillierte ZeichnungvonSMP-HF-Anschluss ((mm):
| Nummer des Modells | Beschreibung |
| SMP-JFB1G-10 | SMP männlicher HF-Anschluss für 1#Semi-Rigid/Flex Kabel Innenleiter = 0,29mm |
AndereSMP-HF-Anschluss(mm):"K" bedeutet "weiblich", "J" bedeutet "männlich"
AnwendungenvonSMP-HF-Anschlüsse:
- Antennen
- Breitband
- Luftfahrt
- Telekommunikation
- Geräte
- Antennen mit Phasen-Array
- Anbindung von Bord zu Bord
