| Körpermaterial: | mit einer Breite von nicht mehr als 20 mm | Widerstand: | 50ohm |
|---|---|---|---|
| Farbe: | Gold überzogen | Karosseriestil: | Gerade. |
| Typ: | SMP-weiblicher Rf-Adapter | Verpflichtungs-Kraft: | 45N maximal |
| Befreiung Kraft: | Minute 9N | Haltbarkeit: | 500 ZYKLEN |
| Betriebstemperatur: | -55 zu +125°C | ||
| Markieren: | Flanschmontierte RF-Steckverbindung,SMP weiblicher HF-Steckverbinder,Kompakter SMP-HF-Anschluss |
||

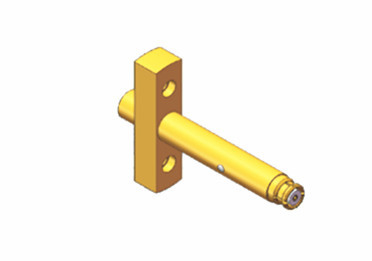

Überlegene Leistung SMP Weibliche 2-Loch-Flanzen-RF-Steckverbindung: Zuverlässig, kompakte und hochwertige
SMP ist ein Miniatur-Push-on-HF-Koaxialanschluss, der mit seiner geringen Größe, seinem leichten Design und seiner überlegenen seismischen Beständigkeit eine hervorragende Leistung bietet.Es verfügt über einen umfangreichen Betriebsfrequenzbereich von bis zu 30 GHz (mit unserem Hochleistungs-SMP-AnschlussDer Stecker verfügt über drei Schnittstellenformen: vollständige Entspannung, begrenzte Entspannung und glatte Bohrung (auch mit Fanghandschuh)Diese verschiedenen Schnittstellenformen sind so konzipiert, dass sie die erforderliche axiale oder radiale Bewegung für die Blindpaarung in Breitbandverbindungsanwendungen berücksichtigen.
Der SMP-Anschluss ist eine ideale Lösung für zuverlässige modulare Integrationsanlagen, die eine zuverlässige Verbindung in einem kompakten Formfaktor bieten.
| Allgemeine Spezifikation für den SMP-Anschlussadapter | ||||
|
Impedanz
|
50Ω
|
|||
|
Frequenzbereich
|
Gleichspannung ~ 40 GHz
|
|||
|
Nennspannung
|
170VRMS (auf Meeresspiegel)
|
|||
|
Dielektrika Spannungswiderstand
|
500VRMS (auf Meeresspiegel)
|
|||
|
Widerstand gegen Isolierung
|
≥ 5000 MΩ
|
|||
|
|
Außenleiter
|
Normal≤2,5mΩ, hermetisch versiegelt ≤4mΩ
|
||
|
Zentralleiter
|
Normal≤6mΩ, hermetisch versiegelt ≤26mΩ
|
|||
| Frequenzbereich | Gleichspannung ~ 18 GHz | 18 bis 26,5 GHz | 26.5 ~ 40 GHz | |
| VSWR für gerade Steckverbinder |
≤ 125
|
≤ 13 | ≤ 14 | |
| VSWR für den rechten Angelanschluss | ≤ 13 | |||
| VSWR für den Adapter | ≤ 125 | ≤ 13 | ≤ 14 | |
| VSWR andere | ≤ 13 | |||
| Zentralleiter | Männlich |
Zinn-Phosphor-Bronze/Kovar-Legierung
|
mit einer Breite von nicht mehr als 20 mm | |
| Weiblich |
Berylliumbronze
|
mit einer Breite von nicht mehr als 20 mm | ||
|
Elastischer Kontakt
|
Berylliumbronze
|
mit einer Breite von nicht mehr als 20 mm | ||
|
Schalen und andere Metallteile
|
Messing/Berylliumbronze/Kovar-Legierung/Kupferlegierung/Edelstahl passivisiert
|
|||
|
mit einer Breite von nicht mehr als 15 mm
|
Glassinterung/PTFE/PEI
|
|||
|
Leckagequote für
hermetisch versiegelter Stecker
|
1.01325×10-3 Pa·cm3 /s
|
|||
Eigenschaften:

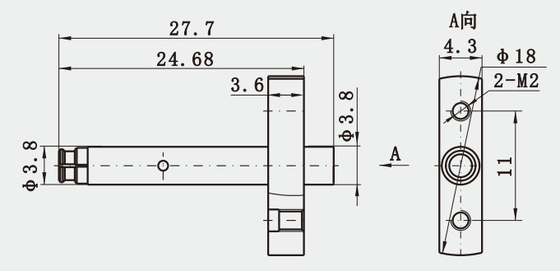

Umriss
Überlegene Leistung SMP Weibliche 2-Loch-Flanzen-RF-Steckverbindung: Zuverlässig, kompakte und hochwertige
Installieren Einführung:
Anmerkung:
Wir haben mehr als 1000 Arten vonSMP weibliche männliche Adapterzur Auswahl, wenn das von Ihnen verwendete Produkt nicht gefunden wird,
Bitte kontaktieren Sie uns für die vollständigen Katalogs.
Produktkategorie:
1. HF-Anschlüsse, Adapter (DC bis 110 GHz)
2. HF- und Wellenleitkabelbaugruppen
3. Wellenführer zu Coax-Adaptern
4. Integrierte (RF&DC) Steckverbinder
5. Mikro-Rechteckverbindung ((J30J, Mikro-D-Sub)
6. Glas-Metall hermetische Dichtungen, Kopfzeilen, Feedtru ((RF & DC)
7. Mikrowellenrotationsverbindungen
8. ODM-Produkte
