Produktdetails:
Zahlung und Versand AGB:
|
| Körpermaterial: | mit einer Breite von nicht mehr als 20 mm | Widerstand: | 50ohm |
|---|---|---|---|
| Farbe: | Gold überzogen | Karosseriestil: | Rechtwinklig |
| Typ: | SMP männlicher HF-Anschluss | Berg-Methode: | Blinder Kamerad |
| Verpflichtungs-Kraft: | 45N maximal | Befreiung Kraft: | Minute 9N |
| Markieren: | Steck SMP RF-Anschluss ein,SMP-HF-Anschluss für die Interface |
||

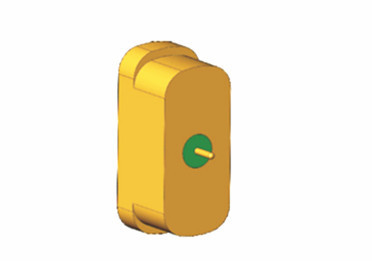

Erleben Sie einzigartige Verbindung mit SMP Männliche Hermetizität beschränkt Detent Schnittstelle RF Stecker
Der SMP-Anschluss ist ein vielseitiger Anschluss, der sowohl in Push-In- als auch in Nip-In-Konfigurationen verwendet werden kann.die möglichst geringe Installationsdichte von 4 ermöglichtDer SMP-Anschluss eignet sich besonders gut für den Einsatz bei einer hohen Dichte von Blind-Matching zwischen Leiterplatten.,Es wird üblicherweise in Voll-/Halb-Ausgang + Verknüpfung + optische Lochkonfigurationen verwendet.
In dieser Kategorie bietet Xi'an Elite Electronic rechteckige SMP-Anschlüsse mit maximalen Frequenzen von 18, 3 und 8 GHz.Diese Steckverbinder sind sowohl in weiblicher als auch in männlicher Variante erhältlich (als Steckdosen oder Steckdosen)Zusätzlich liefern wir SMP-Rechteck-Anschlüsse, die als Koaxialkabeladapter verwendet werden können, wenn man von einer Koaxialkabel-Schnittstelle zur Anschlussschnittstelle wechselt.Unsere SMP Rechtswinkelkonnektor Datenblatt PDF-Spezifikationen beinhalten präzise CAD-ZeichnungenBitte kontaktieren Sie uns für weitere Informationen.
| Allgemeine Spezifikation für den SMP-Anschlussadapter | ||||
|
Impedanz
|
50Ω
|
|||
|
Frequenzbereich
|
Gleichspannung ~ 40 GHz
|
|||
|
Nennspannung
|
170VRMS (auf Meeresspiegel)
|
|||
|
Dielektrika Spannungswiderstand
|
500VRMS (auf Meeresspiegel)
|
|||
|
Widerstand gegen Isolierung
|
≥ 5000 MΩ
|
|||
|
|
Außenleiter
|
Normal≤2,5mΩ, hermetisch versiegelt ≤4mΩ
|
||
|
Zentralleiter
|
Normal≤6mΩ, hermetisch versiegelt ≤26mΩ
|
|||
| Frequenzbereich | Gleichspannung ~ 18 GHz | 18 bis 26,5 GHz | 26.5 ~ 40 GHz | |
| VSWR für gerade Steckverbinder |
≤ 125
|
≤ 13 | ≤ 14 | |
| VSWR für den rechten Angelanschluss | ≤ 13 | |||
| VSWR für den Adapter | ≤ 125 | ≤ 13 | ≤ 14 | |
| VSWR andere | ≤ 13 | |||
| Zentralleiter | Männlich |
Zinn-Phosphor-Bronze/Kovar-Legierung
|
mit einer Breite von nicht mehr als 20 mm | |
| Weiblich |
Berylliumbronze
|
mit einer Breite von nicht mehr als 20 mm | ||
|
Elastischer Kontakt
|
Berylliumbronze
|
mit einer Breite von nicht mehr als 20 mm | ||
|
Schalen und andere Metallteile
|
Messing/Berylliumbronze/Kovar-Legierung/Kupferlegierung, passivisiertes Edelstahl
|
|||
|
mit einer Breite von nicht mehr als 15 mm
|
Glassinterung/PTFE/PEI
|
|||
|
Leckagequote für
hermetisch versiegelter Stecker
|
1.01325×10-3 Pa·cm3 /s
|
|||
Eigenschaften:
Umriss
Erleben Sie einzigartige Verbindung mit SMP Männliche Hermetizität beschränkt Detent Schnittstelle RF Stecker
Installieren Einführung:
Anmerkung:
Wir haben mehr als 1000 Arten vonSMP weibliche männliche Adapterzur Auswahl, wenn das von Ihnen verwendete Produkt nicht gefunden wird,
Bitte kontaktieren Sie uns für die vollständigen Katalogs.
Produktkategorie:
1. HF-Anschlüsse, Adapter (DC bis 110 GHz)
2. HF- und Wellenleitkabelbaugruppen
3. Wellenführer zu Coax-Adaptern
4. Integrierte (RF&DC) Steckverbinder
5. Mikro-Rechteckverbindung ((J30J, Mikro-D-Sub)
6. Glas-Metall hermetische Dichtungen, Kopfzeilen, Feedtru ((RF & DC)
7. Mikrowellenrotationsverbindungen
8. ODM-Produkte
