Produktdetails:
Zahlung und Versand AGB:
|
| Produktbezeichnung: | SMP-Rf Koaxial-Conector | Bescheinigung: | CER ROHS ISO-9001-2015 |
|---|---|---|---|
| Lebensdauer: | 500 ZYKLEN | Geschlecht: | Männlich/Stecker |
| Karosseriestil: | Gerade/rechtwinklig | Material: | Edelstahl |
| Berg-Methode: | Flanschberg | Überzug: | Passiviert |
| Imdepence: | 50ohm | ||
| Markieren: | Isolierung Konvexe Oberfläche RF-Anschluss,4 Löcher HF-Anschluss,Edelstahl-SMP-RF-Mannanschluss |
||

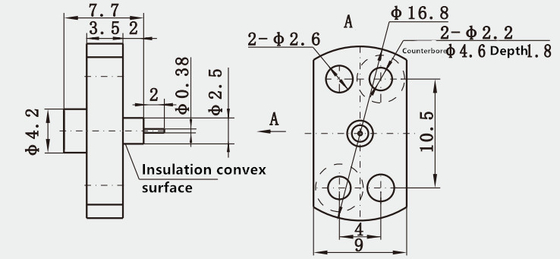

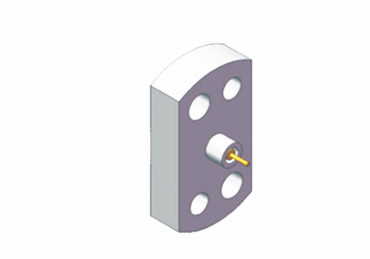

Langlebiger Männlicher SMP aus Edelstahl 4 Löcher Flanschmontage RF-Anschluss mit Isolierung konvexe Oberfläche
Die SMP-Schnittstelle ist ein kleiner Formfaktor-Anschluss, der die gleichen Maße wie ein MMCX-Anschluss hat, aber einen breiteren Frequenzbereich von DC bis 40 GHz aufweist.Die SMP-Verbindungsreihe verwendet schwimmende weibliche Adapter (allgemein als Kugeln bezeichnet) für Stapelplatten mit männlichen PCB-Anschlüssen von SMPDiese robuste Struktur und die Fähigkeit, Fehlausrichtung in radialer und axialer Richtung zu tolerieren, ermöglichen Blindverbindungslösungen.Es wird häufig in kompakten Hochfrequenz-Koaxialmodulen verwendet.
Der Stecker ist nach dem Industriestandard MIL-STD-348 ausgelegt, verfügt über einen Frequenzbereich von Gleichstrom bis 40 GHz und besteht aus vergoldetem und passiviertem Edelstahl.Die Kupplung kann entweder aufdrückbar oder schnapptyp seinEs gibt Optionen für männliche und weibliche Steckverbinder sowie gerade und rechte Winkelversionen.mit einer Breite von mehr als 20 mm,Die Steckdose ist in drei Schnittstellenarten erhältlich: vollständige, begrenzte und glatte Abspaltung (einschließlich derer mit Bremsung).
| Elektrische Eigenschaften | ||
| Impedanz | 50Ω | |
| Frequenzbereich | Gleichspannung ~ 40 GHz | |
| Nennspannung | 170VRMS* | |
| Dielektrika Spannungswiderstand | 500VRMS* | |
| Widerstand gegen Isolierung | ≥ 2000MΩ | |
| Mittelwiderstand | Außenleiter | Normal≤2,5mΩ, Versiegelung≤4mΩ |
| Zentralleiter | Normal≤6mΩ, Versiegelung≤26mΩ | |
| VSWR | ≤ 13 | |
| Material- und mechanische Eigenschaften | ||
| Zentralleiter | Männlich | Sn-P Bronze, vergoldet |
| Weiblich | Berylliumbronze, vergoldet | |
| Elastischer Kontakt | Berylliumbronze | mit einer Breite von nicht mehr als 20 mm |
| Schalen und andere Metallteile | Messing Edelstahl | Vergoldete Passivierung |
| mit einer Breite von nicht mehr als 15 mm | Glassintern/PTFE/PEI | |
| Hermetische Produktleckage | 1.01325×10-3Pa·cm3/s | |
SMP-Edelstahlstecker sind hoch abgeschirmte koaxiale Kabelanschlüsse, die für Anwendungen bis zu 40 GHz geeignet sind.SMP-Anschlüsse (Super Miniature Push-On) bieten einfache Installation durch Anschließen oder EinlegenSMP-Anschlüsse bestehen in der Regel aus Edelstahl, Berylliumkupfer und PTFE-Materialien, die eine hervorragende Haltbarkeit und Zuverlässigkeit bieten.
| HF-Kabelbaugruppen |
| Wellenführer zum Koaxialadapter |
| Hermetische Dichtungen von Glas zu Metall |
| Anschlüsse der Serie J30J |
| Mikrowellen-Rotationsverbindungen |
| HF-Adapter |
| SMA/SSMA-HF-Anschluss |
| SMP/SSMP HF-Anschluss |
| HF-Anschluss des Typs N |
| TNC-HF-Anschluss |
| MCX/MMCX HF-Anschluss |
| BNC-HF-Anschluss |
| Millimeterwellenanschlüsse ((2.4mm, 2.92mm) |
Anmerkung:
Wir haben über 10.000 Arten vonSMP-Anschluss, wenn der Steckverbinder, den Sie verwenden, nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren DetailsDas ist es.
