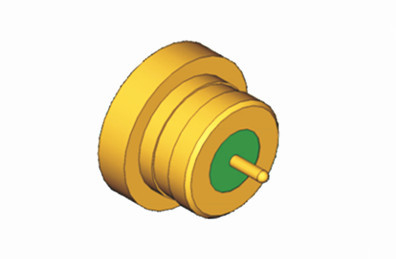

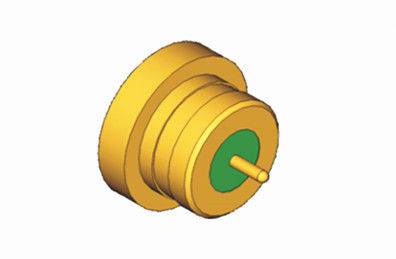

| Produkt mame: | Luftdicht verschlossenes männliches Verbindungsstück SSMP | Geschlecht: | Stecker |
|---|---|---|---|
| Boday-Material: | Kovar 4J29 | Überzug: | Gold überzogen |
| Widerstand: | 50Ω | Frequenzbereich: | DC~40GHz |
| Weitere Bezeichnung: | SMPM-Anschluss, Mini-SMP-Anschluss | Hermecity: | <1> |
| Markieren: | SSMP Männlicher HF-Anschluss,SMPM Hermetische Dichtung Männlicher HF-Anschluss,SMPM Adapter Stecker mit Mikrostrip |
||
Der Mini-SMP-Anschluss ist auch als SMPM- oder SSMP-Anschluss bekannt.breite BetriebsbandbreiteDieser Steckverbinder eignet sich für Anschlüsse von Board-to-Board, modulare dichte Montage und verfügt über zwei Schnittstellenformen mit vollständiger Entspannung und glattem Durchgang.
Eigenschaften:
Der SMPM-Männchenanschluss ist sowohl in vollständigem als auch in glatten Bohrungen erhältlich, um unterschiedlichen Präferenzen für Trennkräfte gerecht zu werden.
Mit einer Größe, die 35% kleiner ist als das Standard-SMP-Design, bietet der SMPM-Anschluss eine kompaktere Lösung.
Der in Telekommunikationssystemen weit verbreitete SMPM-Anschluss (SSMP) zeichnet sich durch seine geringe Größe und breite Betriebsbandbreite aus.
Als Subminiatur-Konnektor für Mikro-Schnittstellen im Push-on-Stil bietet der SMPM (SSMP) eine zuverlässige Verbindung.
Diese Art von HF-Anschluss verfügt über einen breiten Frequenzbereich von bis zu 50 GHz und ist somit für verschiedene Anwendungen geeignet.
Der SMPM-Anschluss (SSMP) ist in beiden Kabelversionen für flexible und halbstarre Kabelmaterialien erhältlich und bietet Flexibilität bei den Montageoptionen.
Anwendung:
* Luft- und Raumfahrt
* Anbindung von Bord zu Bord
* Breitband
* Antennen
* Instrumentierung
| Elektrische Eigenschaften | |||||
| Impedanz | 50Ω | ||||
| Frequenzbereich | Gleichspannung ~ 50 GHz | ||||
| Nennspannung | 170VRMS* | ||||
| Dielektrika Spannungswiderstand | 500VRMS* | ||||
| Widerstand gegen Isolierung | ≥ 2000MΩ | ||||
| Mittelwiderstand | Außenleiter | ≤ 5mΩ | |||
| Zentralleiter | ≤ 30mΩ | ||||
| Gleichspannung ~ 18 GHz | 18 bis 26,5 GHz | 26.5 ~ 40 GHz | 40 bis 50 GHz | ||
| VSWR | ≤ 125 | ≤ 13 | ≤ 14 | ≤ 15 | |
Material- und mechanische Eigenschaften:
Zentralleiter:
Mann:Sn-P Bronze/Kovar, vergoldet
Weiblich:Berylliumbronze, vergoldet
Elastischer Kontakt: Beryllium-Bronze mit Goldplattierung
Karosserie und andere Metallteile: Messing/Kovar mit vergoldeter Oberfläche
Isolatoren: Glassintern/PTFE/PEI
Verwandte SMP-Männliche Steckverbinder
1.
| Modell Nr. | Beschreibung | Anmerkung |
| SSMP(M) - JHD12-JH | SMPM Mini SMP männlicher hermetisch versiegelter, voll begrenzter Stecker mit Bindfläche | Schnittstellentiefe 1,2 mm |
2.
| Modell Nr. | Beschreibung | Anmerkung |
| SSMP(M) - JHD1 | SMPM Mini SMP männlicher hermetisch versiegelter, voll begrenzter Stecker mit Bindfläche | Schnittstellentiefe 1,3 mm |
| SSMP(M) - JHD1-S | SMPM Mini SMP männliche glatte Bohrung hermetisch versiegelte Steckverbinder |
3.
| Modell Nr. | Beschreibung | Anmerkung |
| SSMP ((M) -JHD42-S | SMPM Mini SMP männliche glatte Bohrung hermetisch versiegelte Steckverbinder | Schnittstellentiefe 1,4 mm |
4.
| Modell Nr. | L | Beschreibung | Anmerkung |

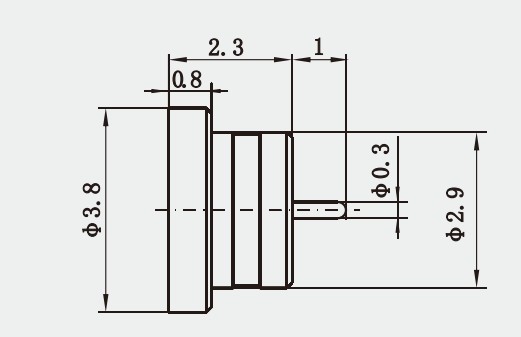

| SSMP(M) - JHD13 | 2.3 | SMPM Mini SMP männlicher hermetisch versiegelter Steckverbinder | Schnittstellentiefe 1,7 mm |
| SSMP(M) - JHD15 | 1.85 | SMPM Mini SMP männlicher hermetisch versiegelter Steckverbinder | |
| Die Anweisung zur Einhaltung der Bestimmungen des Artikels 4 Absatz 1 Buchstabe a wird in der Anweisung zur Einhaltung der Bestimmungen des Artikels 5 Absatz 2 Buchstabe a erlassen. | 0.9 | SSMP männlicher hermetisch versiegelter Glattbohrverbindung | |
| Die Anweisung zur Einhaltung der Bestimmungen des Artikels 4 Absatz 1 Buchstabe a ist in Anhang I der Verordnung (EG) Nr. 45/2001 zu finden. | 6 | SMPM Mini SMP männlicher hermetisch versiegelter Steckverbinder | |
| SSMP(M) - JHD43 | 1.7 | SMPM Mini SMP männlicher hermetisch versiegelter Steckverbinder | |
| SSMP(M) - JHD88-JH | 1 | SMPM Mini SMP männlicher hermetisch versiegelter, voll begrenzter Stecker mit Bindfläche |
5.
| Modell Nr. | Beschreibung | Anmerkung |
| SSMP(M) - JHD36 | SMPM Mini SMP männlicher hermetisch versiegelter Steckverbinder | Schnittstellentiefe 2,11 mm |
Bescheinigung:
Anmerkung:
Wir haben mehr als 10.000 Arten von Verbindungsprodukten (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP etc.), wenn der Steckverbinder, den Sie verwenden, nicht gefunden wird,Bitte kontaktieren Sie uns mit Ihren Angaben..
