| Produktbezeichnung: | SMP-Kabelstecker | Impedanz: | 50ohm |
|---|---|---|---|
| Körpermaterial: | mit einer Breite von nicht mehr als 20 mm | Farbe: | mit einer Breite von nicht mehr als 20 mm |
| Geschlecht: | Männlich | Typ: | SMP-Anschluss |
| Körper: | Gerade. | ||
| Markieren: | MF108A Kabel-HF-Anschluss,SMP Männlich beschränkter RF-Anschluss,SMP-HF-Anschluss 50 Ohm |
||
SMP Männlich beschränkter RF-Anschluss für Kabel CXN3506/MF108A
Einführung in den SMP-HF-Anschluss
Der SMP ist ein kompakter und aufdrückbarer koaxaler HF-Anschlussadapter, der sich durch seine geringen Abmessungen, leichte Konstruktion, außergewöhnliche Widerstandsfähigkeit gegen Vibrationen,und breite Betriebsbandbreite. Der SMP-Stecker, der Frequenzen bis 30 GHz (mit unseren leistungsstarken SMP-Anschlüssen, die bis zu 40 GHz erreichen können) bewältigen kann, bietet drei Arten von Schnittstellen: vollständige Entspannung, begrenzte Entspannung,und glattes Bohrwerk (einschließlich Versionen mit Abtrennungsmerkmalen)Diese unterschiedlichen Schnittstellenoptionen sind so konzipiert, daß sie die notwendige Bewegung, entweder axial oder radial, für eine nahtlose Blindpaarung innerhalb von Breitband-zu-Breitband-Kopplungen ermöglichen.Der SMP ist besonders für Anwendungen geeignet, die hohe Zuverlässigkeit und modulare Integration erfordern.
| Allgemeine Spezifikation für den SMP-Anschlussadapter | ||||
|
Impedanz
|
50Ω
|
|||
|
Frequenzbereich
|
Gleichspannung ~ 40 GHz
|
|||
|
Nennspannung
|
170VRMS (auf Meeresspiegel)
|
|||
|
Dielektrika Spannungswiderstand
|
500VRMS (auf Meeresspiegel)
|
|||
|
Widerstand gegen Isolierung
|
≥ 2000MΩ
|
|||
|
|
Außenleiter
|
Normal≤2,5mΩ, hermetisch versiegelt ≤4mΩ
|
||
|
Zentralleiter
|
Normal≤6mΩ, hermetisch versiegelt ≤26mΩ
|
|||
| Frequenzbereich | Gleichspannung ~ 18 GHz | 18 bis 26,5 GHz | 26.5 ~ 40 GHz | |
| VSWR für gerade Steckverbinder |
≤ 125
|
≤ 13 | ≤ 15 | |
| VSWR für den rechten Angelanschluss | ≤ 13 | |||
| VSWR für den Adapter | ≤ 12 | ≤ 13 | ≤ 15 | |
| Zentralleiter | Männlich |
Bronze aus Sn-P
|
mit einer Breite von nicht mehr als 20 mm | |
| Weiblich |
Berylliumbronze
|
mit einer Breite von nicht mehr als 20 mm | ||
|
Elastischer Kontakt
|
Berylliumbronze
|
mit einer Breite von nicht mehr als 20 mm | ||
|
Schalen und andere Metallteile
|
mit einer Breite von nicht mehr als 20 mm,
|
|||
|
mit einer Breite von nicht mehr als 15 mm
|
Glassinterung/PTFE/PEI
|
|||
|
Leckagequote für
hermetisch versiegelter Stecker
|
1.01325×10-3 Pa·cm3 /s
|
|||
Einheit

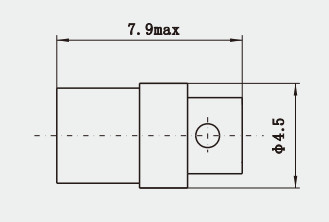

Umriss

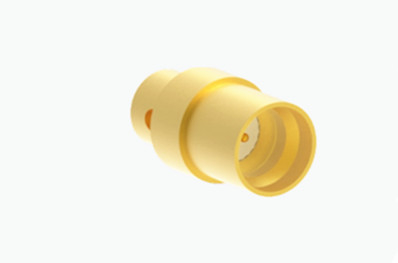

SMP Männlich beschränkter RF-Anschluss für Kabel CXN3506/MF108A
Anwendung:
1.Moduläres Design: In Hochfrequenz-elektronischen Geräten, die modulare Konstruktionen erfordern, werden SMP-Anschlüsse wegen ihrer kompakten Größe und leichten Konstruktion bevorzugt,die eine hohe Montagedichte in begrenzten Räumen ermöglicht.
2.Antennensysteme: SMP-Anschlüsse werden in Antennensystemen weit verbreitet, insbesondere in Anwendungen, die Miniaturisierung und Hochleistungsverbindungen erfordern.
3Breitbandgeräte: Da SMP-Anschlüsse in einem Frequenzbereich von DC bis 40 GHz arbeiten können, eignen sie sich für Breitbandgeräte wie Breitbandverstärker und Signalsplitter.
Prüf- und Messgeräte: Im Bereich der Prüfung und Messung werden SMP-Anschlüsse verwendet, um Prüfgeräte mit Prüfgeräten zu verbinden, um eine genaue Signalübertragung zu gewährleisten.
4.Quantumcomputing: Im aufstrebenden Bereich der Quantencomputing werden SMP-Konnektoren verwendet, um Quantenbits mit externen Steuergeräten für eine schnelle Datenübertragung zu verknüpfen.
5.RF/Mikrowellenanwendungen: SMP-Anschlüsse bieten eine ausgezeichnete Lösung für die anspruchsvollen Verpackungsbedürfnisse von HF- und Mikrowellenanwendungen, insbesondere unter raumbeschränkten Bedingungen.
Anmerkung:
Wir haben mehr als 1000 Arten vonSMP weibliche männliche Adapterzur Auswahl, wenn das von Ihnen verwendete Produkt nicht gefunden wird,
Bitte kontaktieren Sie uns für die vollständigen Katalogs.
