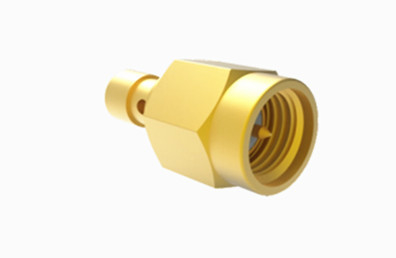

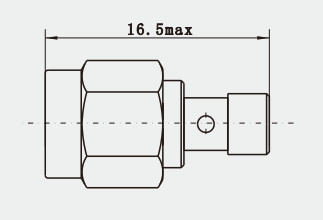

| Artikel: | SMA-HF-Anschluss | Füllung: | Gold überzogen |
|---|---|---|---|
| Geschlecht des Verbinders: | Männlich | Impedanz: | 50Ω |
| Häufigkeit: | Gleichspannung ~ 18 GHz | Lebensdauer: | 500 Zyklen |
| Körper: | mit einer Breite von nicht mehr als 20 mm | Versuchen: | ≤ 13 |
| Markieren: | Männlicher SMA-HF-Anschluss,Messing-SMA-HF-Anschluss,Vergoldeter SMA-HF-Anschluss |
||
Der SMA RF-Koaxialanschluss ist ein kompakter, hochfrequenter Koaxialanschluss, der in Übereinstimmung mit MIL-C-39012 entwickelt wurde.breiter FrequenzbereichDiese Art des Steckers wird am häufigsten in radiofrequenten Koaxialanwendungen eingesetzt.Es findet weit verbreitete Anwendung in verschiedenen Bereichen wie Mikrowellenkommunikation und MikrowellenmessgeräteDie leistungsfähigen Steckverbinder unserer Firma in dieser Serie sind so konzipiert, dass sie Frequenzen bis 20 GHz unterstützen.
Spezifikation:
Anmerkung:Die spezifischen Daten des Modells basieren auf den Daten des Produktspezifikationsblatts.
| Elektrische Eigenschaften | ||
| Impedanz | 50 Ohm | |
| Frequenzbereich | Gleichspannung ~ 28 GHz | |
| Nennspannung | 250 VRMS (höchster Meeresspiegel) | |
| Dielektrika Spannungswiderstand | 675 VRMS (höchster Meeresspiegel) | |
| Widerstand gegen Isolierung | ≥ 5000 MOhm | |
| Kontaktwiderstand | Außenleiter | ≤ 3mOhm |
| Zentralleiter | ≤ 6 mOhm | |
| VSMR | ≤ 125 | |
| Einsetzungsverlust | ≤ 0,30 dB | |
Beschreibung:
1Standardisierung und Kompatibilität: SMA-Anschlüsse folgen standardmäßigen Größen und elektrischen Spezifikationen und gewährleisten die Kompatibilität mit einer Vielzahl von HF-Komponenten und -Geräten.
2Umweltbeständigkeit: Einige Versionen von SMA-Anschlüssen sind so konzipiert, dass sie strengen Umweltbedingungen standhalten, wasserdicht, staubdicht oder korrosionsbeständig sind.
3. Weite Anwendungsbereich: Aufgrund ihrer Leistungsmerkmale werden SMA-Anschlüsse in den Bereichen drahtlose Kommunikation, Test und Messung weit verbreitet.
Anwendung:
Der SMA-Anschluss ist ein weit verbreiteter Koaxialanschluss in der HF- und Mikrowellenindustrie, der für sein kompaktes Design, seinen breiten Frequenzbereich, seine hervorragende mechanische und elektrische Leistung bekannt ist.und hohe ZuverlässigkeitDiese Eigenschaften machen SMA-Anschlüsse über verschiedene Bereiche hinweg anwendbar.
Andere Erzeugnisse:
1.SMA 90-Grad-Flanzverbindung
| Modell Nr. | L | L1 | D | Anmerkung |
| Die in Absatz 1 genannten Anforderungen gelten nicht. | 3 | 3 | 1.3 | |
| Die Daten sind in der Tabelle 1 aufgeführt. | 3 | 3 | 1.3 | SS-Gehäuse |
| Die in Absatz 1 genannten Anforderungen gelten nicht. | 4 | 2 | 0.6 | |
| Einheit für die Berechnung der Leistungen | 15 | 3 | 1.3 | |
| Die in Anhang I aufgeführten Daten sind in Anhang I zu entnehmen. | 4 | 4 | 1.3 | |
| Die in Absatz 1 genannte Regelung gilt nicht. | 3 | 0.6 | 0.4 | |
| Die in Absatz 1 genannten Anforderungen gelten nicht. | 3 | 3 | 1 |
2.50 Ohm Messing weiblicher Jack Flansche Montage SMA HF-Anschluss
| Modell Nr. | L | L1 | L2 | D | D1 | D2 | Anmerkung |
| Die in Absatz 1 genannte Angabe ist nicht anwendbar. | 4 | 7 | 6 | 1.3 | 4.1 | 2.2 | |
| Die in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführten Daten werden in Anhang II der Verordnung (EU) Nr. 182/2011 aufgeführt. | 0 | 1.1 | 5.7 | 1.3 | 0 | 2.6 | |
| Die Bezeichnung "SMA-KFD1197" | 4 | 4.5 | 5.7 | 1 | 4.1 | 2.6 | |
| Die in Absatz 1 genannte Angabe wird nicht angewendet. | 0 | 1 | 5.7 | 0.8 | 0 | 2.2 | |
| Die in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführten Daten werden in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführt. | 3.3 | 5 | 5.7 | 1.3 | 4.1 | 2.6 |
