Produktdetails:
Zahlung und Versand AGB:
|
Körpermaterial: | mit einer Breite von nicht mehr als 20 mm | Impedanz: | 50 Ohm |
---|---|---|---|
Farbe: | Gold überzogen | Körpergestaltung: | Gerade. |
Typ: | SMP-Mann-Rf-Adapter | Berg-Methode: | PCB-Mount |
Markieren: | ASMP Männlicher HF-Anschluss,Full Detent-HF-Anschluss,PCB-Rohrfrequenzanschluss |

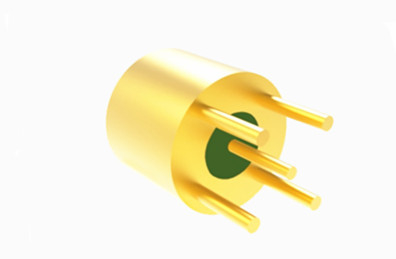

ASMP Männlichem PCB-Mount Hochleistungs-Full Detent RF-Anschluss
ASMP ist ein innovativer Blind-Matte-HF-Anschluss, der die gleiche Struktur und Anwendungsmethode wie SMP hat.mit einer übertragenen Leistungskapazität, die um etwa 30% bis 50% deutlich höher istDies macht sie für Anschlüsse von Board-to-Board, modulare Dichteverpackungen und Szenarien, die eine hohe Leistung erfordern, sehr geeignet.Der männliche SMP-Anschluss bietet zwei Schnittstellendesigns - vollständige Entspannung und glatte Bohrung, während der weibliche Steckverbinder eine einzigartige Schnittstelle hat, die mit allen Arten von männlichen Steckverbänden kompatibel ist.
Anmerkung:Die spezifischen Daten des Modells basieren auf den Daten des Produktspezifikationsblatts.
Allgemeine Spezifikation für den SMP-Anschlussadapter | ||||
Impedanz
|
50Ω
|
|||
Frequenzbereich
|
Gleichspannung ~ 40 GHz
|
|||
Nennspannung
|
170VRMS (auf Meeresspiegel)
|
|||
Dielektrika Spannungswiderstand
|
500VRMS (auf Meeresspiegel)
|
|||
Widerstand gegen Isolierung
|
≥ 5000 MΩ
|
|||
|
Außenleiter
|
Normal≤2,5mΩ, hermetisch versiegelt ≤4mΩ
|
||
Zentralleiter
|
Normal≤6mΩ, hermetisch versiegelt ≤26mΩ
|
|||
Frequenzbereich | Gleichspannung ~ 18 GHz | 18 bis 26,5 GHz | 26.5 ~ 40 GHz | |
VSWR für gerade Steckverbinder |
≤ 125
|
≤ 13 | ≤ 14 | |
VSWR für den rechten Angelanschluss | ≤ 13 | |||
VSWR für den Adapter | ≤ 125 | ≤ 13 | ≤ 14 | |
VSWR andere | ≤ 13 | |||
Zentralleiter | Männlich |
Zinn-Phosphor-Bronze/Kovar-Legierung
|
mit einer Breite von nicht mehr als 20 mm | |
Weiblich |
Berylliumbronze
|
mit einer Breite von nicht mehr als 20 mm | ||
Elastischer Kontakt
|
Berylliumbronze
|
mit einer Breite von nicht mehr als 20 mm | ||
Schalen und andere Metallteile
|
Messing/Berylliumbronze/Kovar-Legierung/Kupferlegierung/Edelstahl passivisiert
|
|||
mit einer Breite von nicht mehr als 15 mm
|
Glassinterung/PTFE/PEI
|
|||
Leckagequote für
hermetisch versiegelter Stecker
|
1.01325×10-3 Pa·cm3 /s
|
Eigenschaften:
Single Interface Female: Der weibliche ASMP-Anschluss verfügt über eine einzige Schnittstelle, die mit jeder Art von männlichem Anschluss kombiniert werden kann, was die Kompatibilität zwischen verschiedenen Schnittstellenstilen gewährleistet.
Raumeffizientes Design: Mit seinem größeren Umriss bietet es immer noch eine modulare, intensive Montage, was darauf hindeutet, dass es für Platzersparnisse und gleichzeitig für hochdichte Verbindungslösungen konzipiert wurde.
Board-to-Board-Verbindungen: Das Design passt gut zu Board-to-Board-Verbindungen, was für kompakte elektronische Baugruppen, bei denen Platz knapp ist, unerlässlich ist.
UmrissASMP Männlichem PCB-Mount Hochleistungs-Full Detent RF-Anschluss
Anwendung:
1. Prüfgeräte: Bei Prüf- und MessgerätenASMP-Anschlüsse können eine sichere Verbindung für Hochfrequenzsignale herstellen, ohne die Genauigkeit der Messungen aufgrund ihrer stabilen elektrischen Leistung zu beeinträchtigen.
2.Industrielle Anwendungen: Die Fähigkeit, mit höherer Leistung umzugehen, macht ASMP-Steckverbinder für industrielle Anwendungen wie Robotik, Produktionssteuerungssysteme,und jede Umgebung, in der eine zuverlässige Datenübertragung unter schwierigen Bedingungen erforderlich ist.
3. Verbraucherelektronik: Obwohl nicht so verbreitet wie in anderen Sektoren, könnten ASMP-Anschlüsse in High-End-Verbraucherelektronik verwendet werden, wo eine Nachfrage nach Hochleistungsverbindungen besteht,zum Beispiel in bestimmten Arten von Audio-/Videoanlagen oder High-End-Kameras.
Installieren Einführung:
Anmerkung:
Wir haben mehr als 1000 Arten vonSMP weibliche männliche Adapterzur Auswahl, wenn das von Ihnen verwendete Produkt nicht gefunden wird,
Bitte kontaktieren Sie uns für die vollständigen Katalogs.
Produktkategorie:
1. HF-Anschlüsse, Adapter (DC bis 110 GHz)
2. HF- und Wellenleitkabelbaugruppen
3. Wellenführer zu Coax-Adaptern
4. Integrierte (RF&DC) Steckverbinder
5. Mikro-Rechteckverbindung ((J30J, Mikro-D-Sub)
6. Glas-Metall-Hermetische Dichtungen, Kopfstücke, Feedtru ((RF & DC)
7. Mikrowellenrotationsverbindungen
8. ODM-Produkte
