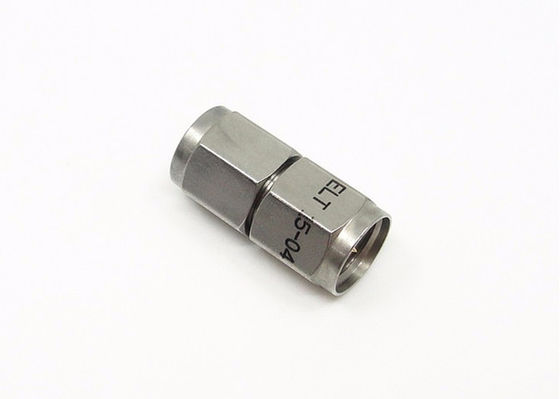

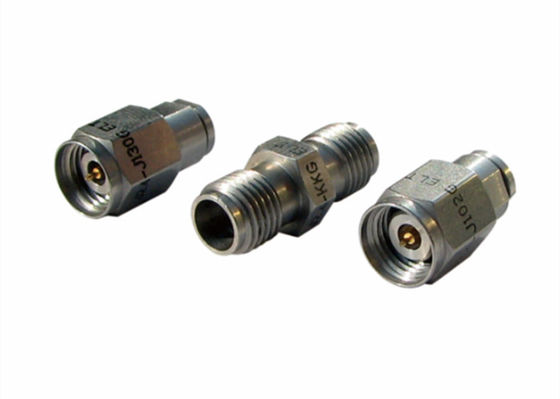

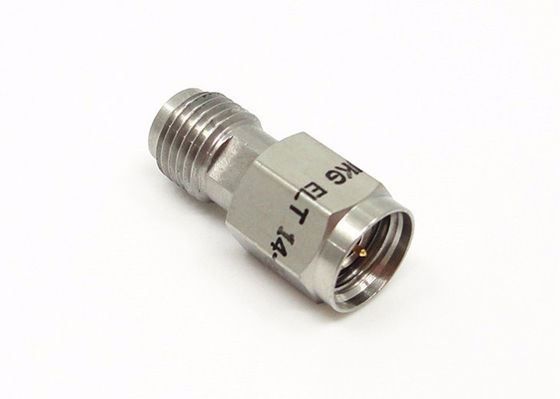

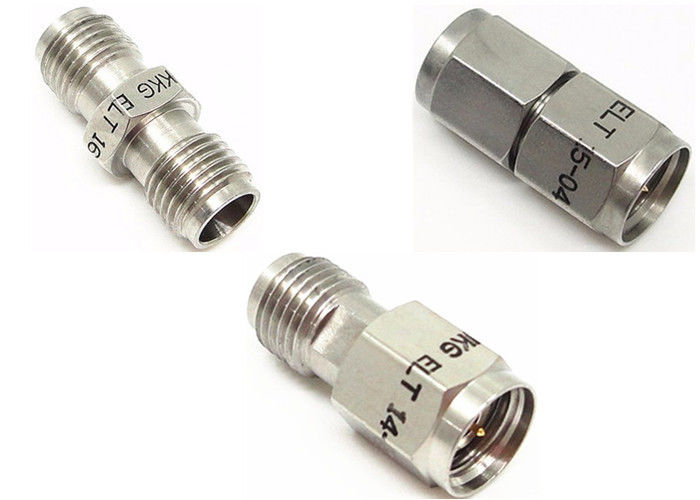

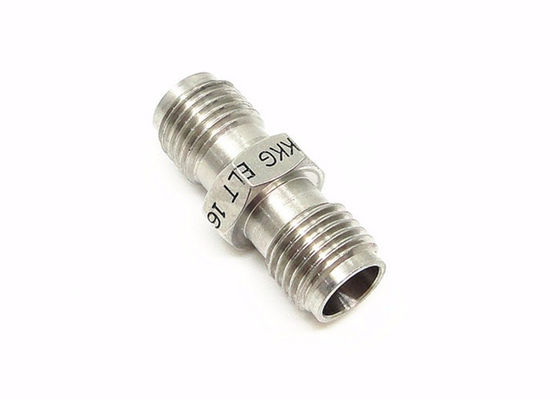

2,4-mm-Millimeterwellen-Steckverbinder
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktname: | 2.4mm Rf Koaxial-Conector | Überzug: | Vergoldet/Nickelplattiert |
|---|---|---|---|
| Impedanz: | 50 Ω | Zertifikat: | CE RoHs |
| Typ: | Männlich weiblich | ||
| Hervorheben: | Koaxialkabel-Verbindungsstücke,Koaxialstecker der Mikrowelle |
||
Superqualitative Fabrik-direkte 2,4 mm Millimeter-Wellenverbindungen mit hoher Frequenz
2.4 Typprodukt ist ein leistungsfähiger Millimeterwellenanschluss mit einer Frequenz von 50 GHz, verwendet eine Luft-Schnittstelle mit Gewindeanschluss, mit kleinem Volumen, geringem Gewicht, hoher Gebrauchsfrequenz,Zuverlässige Verbindung, ist es in Hochfrequenz-Mikrowellenmessgeräten und Millimeterwellengeräten weit verbreitet.
Die hochpräzisen 50 Ohm Koaxial-2,4mm-Anschlüsse für allgemeine HF- und Mikrowellenanwendungen. These high performance connectors are used in a wide variety of test and measurement settings ranging from cellular to satellite communications for the proper matching of equipment and cable interconnectDie Steckverbinder bestehen aus langlebigem Edelstahl und sind so konzipiert, dass sie wiederholtem Gebrauch standhalten.
Spezifikation
|
Elektrische Eigenschaften
|
||||
|
Impedanz
|
50Ω
|
|||
|
Frequenzbereich
|
Gleichspannung 50 GHz
|
|||
|
Nennspannung
|
170VRMS (höchster Meeresspiegel)
|
|||
|
Dielektrika Spannungswiderstand
|
500VRMS (höchster Meeresspiegel)
|
|||
|
Widerstand gegen Isolierung
|
≥ 5000 MΩ
|
|||
|
Kontaktwiderstand |
Außenleiter
|
≤ 2mΩ
|
||
|
Zentralleiter
|
≤ 3mΩ
|
|||
|
VSMR
|
≤ 1,05+0,005f
|
|||
Detaillierte Zeichnung
Eigenschaften:
• Der 2,4 mm-Anschluss ist ein Präzisionsmikrowellenanschluss.
• Bauarbeiten aus Edelstahl
• Überlegene elektrische Leistung bis 50 GHz
• Steckverbinder in den Optionen Endstart und Flansche
• Adapter für 2,4 mm, SMP, 2,92 mm, SMA.
• Ideal für Anwendungen, bei denen eine Hochfrequenzübertragung erforderlich ist
• Schnittstelle für die Verbindung von Steckern nach MIL-STD-348
• Überlegene elektrische Leistung bis 50 GHz
• Ausgezeichnete Zuverlässigkeit bei extremen Stoß- und Vibrationsbedingungen
• Schnelle Verbindung von Kabelsteckdosen und Adapter
Vorteile:
| Normale Erzeugnisse | Eliteprodukte | |
| Frequenzbereich | Gleichspannung ~ 40 GHz | Gleichspannung ~ 65 GHz |
| VSWR | ≤ 135 | ≤ 13 |
| Haltbarkeit | 300 Zyklen | > 500 Zyklen |
Anwendung:
* Flugzeugtechnik, Radare
* Navigationssysteme
* Raketen und Führungssysteme
* Telekommunikationssysteme
* Instrumentierung
* Automobilindustrie
* Computer/LANs
* Telekommunikation
* Forschungszentren
* SSatellitenkommunikation
Anmerkung:
Wir haben über 10.000 Arten vonVerbindungsstück, wenn der Steckverbinder, den Sie verwenden, nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren DetailsDas ist....
