HF-Koaxialkabelanschlüsse, Lötanschluss, 50-Ohm-SMA-Buchse
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktbezeichnung: | SMA Rf Koaxial-Conector | Füllung: | mit einer Breite von mehr als 20 mm, |
|---|---|---|---|
| Geschlecht: | Weiblich | Impedanz: | 50Ω |
| Häufigkeit: | Gleichspannung ~ 18 GHz | Haltbarkeit: | 500 Zyklen |
| Anwendung: | RF | Material: | mit einer Breite von nicht mehr als 20 mm |
| Hervorheben: | sma Schottdurchführung,sma koaxiales Verbindungsstück |
||
HF-Koaxialkabelanschlüsse Lötanschluss 50 Ohm weiblicher SMA Jack-Anschluss
Die SMA-Serie ist eine Art Mini-Hochfrequenz-Koaxialanschluss, entwickelt und produziert nach MIL-C-39012.überlegene elektrische Eigenschaften. SMA ist der am weitesten verbreitete RF-Koaxialanschluss in verschiedenen Bereichen der Mikrowellenkommunikation und Mikrowellenmessgeräte.Der von unserer Firma entwickelte Hochleistungsanschluss kann bis zu 20 GHz erreichen..
Spezifikation:
Anmerkung:Die spezifischen Daten des Modells basieren auf den Daten des Produktspezifikationsblatts.
| Elektrische Eigenschaften | |||
| Impedanz | 50Ω | ||
| Frequenzbereich | Verbindung mit Solfkabel DC~12,4 GHz | ||
| Verbindung mit einem Halbsteifkabel DC~18 GHz | |||
| Nennspannung | 335VRMS* | ||
| Dielektrika Spannungswiderstand | 1000VRMS* | ||
| Isolierwiderstand | ≥ 5000 MΩ | ||
| Mittelwiderstand | Zentralleiter | ≤ 3,0 mΩ | |
| Außenleiter | ≤ 2,0 mΩ | ||
| VSWR | ≤ 13 | ||
| Material- und mechanische Eigenschaften | |||
| Zentralleiter | Männlich | Vergoldete Messing | |
| Weiblich | Sn-P Bronze Gold überzogen | ||
| Elastischer Kontakt | Berylliumbronze Nickelplattiert | ||
| Schalen und andere Metallteile | mit einer Breite von nicht mehr als 50 mm | ||
| Passivierung aus Edelstahl | |||
| Schrumpfhemmen | mit einer Breite von nicht mehr als 50 mm | ||
| mit einer Breite von nicht mehr als 15 mm | PTFE | ||
| Siegelring | Silikonkautschuk | ||
| Haltbarkeit | 500 Zyklen | ||
| Zugdrehmoment der Verbindung | 00,79-1,13 N.m. | ||
Vorteile:
√ Eine große Auswahl an Steckern (BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP usw.), mehr als 500
erfahrene Arbeiter mit mehr als 10 Produktionslinien
√ Spezialisiert auf die Herstellung von HF-Steckverbinder mehr als 20 Jahre
√ langjährige und umfangreiche Erfahrungen mit der Lieferung nationaler Projektkomponenten
√ Mit eigener Fabrik mit 35.000 m2
√ Ersetzen Sie Lemo, Molex,YEONHO,Tyco,AMP,KET,JWT,JMT,Cvilux,GTK usw. mit kurzer Lieferung
√ Wettbewerbsfähiger Preis
√ Strenge Qualitätskontrolle (QA-Bericht), ISO9001, ROHS, CE
√ Durchschnittlicher Monatsumsatz von 10 Mio. EUR
√ Bestellungen nach Maß (ODM) sind willkommen
√ Wir verpflichten uns, unseren Kunden qualitativ hochwertige Produkte anzubieten
Anwendung:
*Breitband
*Instrumentierung
*Antennen mit Phasenansatz
*Telekommunikation
*Verbindung von Bord zu Bord

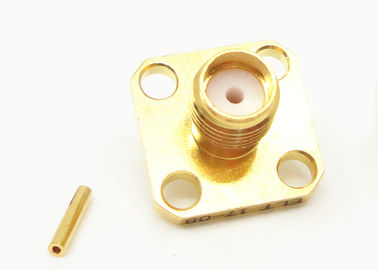

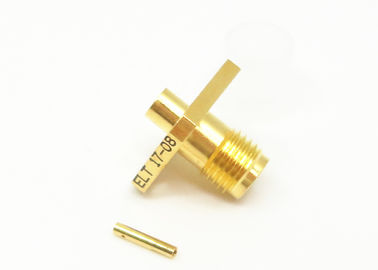

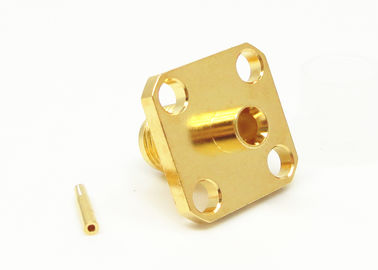

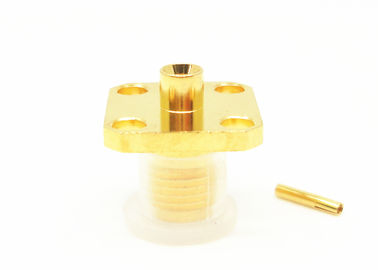

Weitere Bilder:
Produktkatalog:
| HF-Adapter |
| SMA/SSMA-HF-Anschluss |
| SMP/SSMP HF-Anschluss |
| TNC-HF-Anschluss |
| HF-Anschluss des Typs N |
| MCX/MMCX HF-Anschluss |
| BNC-HF-Anschluss Millimeterwellenanschlüsse ((2.4mm, 2.92mm) |
| HF-Kabelbaugruppen |
| Wellenführer zum Koaxialadapter |
| Hermetische Dichtungen von Glas zu Metall |
| Anschlüsse der Serie J30J |
| Mikrowellen-Rotationsverbindungen |
Anmerkung:
Wir haben über 10.000 Arten vonSMA-Anschluss, wenn der von Ihnen verwendete Steckverbinder nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren Angaben.
