Mini SMA Beryllium Kupfer SSMA Männlicher HF-Anschluss für Kabel SFF-50-1
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Product name: | SSMA Male Connector | Material: | Sn-P Bronze |
|---|---|---|---|
| Type: | Straight | Gender: | Male |
| Palting: | Gold plated | Durability (matings): | 500cycles |
| Weight: | About 80~150g | ||
| Hervorheben: | Rf-Verbindungsstück des Lärms 7 16,koaxiales Verbindungsstück des Lärms |
||

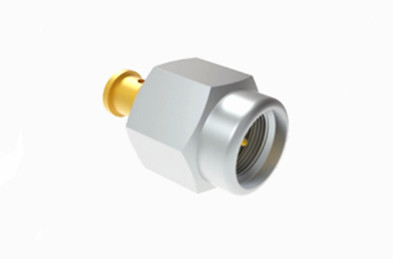

Mini SMA Beryllium Kupfer SSMA Stecker RF-Steckverbinder für SFF-50-1 Kabel
Der RF-Koaxialstecker der SSMA-Serie weist ein noch schlankeres Design als sein SMA-Pendant auf, das für seine kompakte Größe, den großen Frequenzbereich und die erhöhte Zuverlässigkeit bekannt ist. Diese Steckervariante wird in verschiedenen Bereichen eingesetzt, darunter Luftfahrt, Raumfahrt und Mikrowellenkommunikationstechnologie.

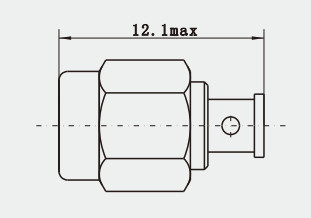

Produktzeichnung des Mini SMA Beryllium Kupfer SSMA Stecker RF-Steckverbinders für SFF-50-1 Kabel:
Elektrische Eigenschaften
Hinweis: Die spezifischen Daten des Modells basieren auf den Daten im Produktspezifikationsblatt.
| Elektronische und Materialeigenschaften | ||
| Impedanz | 50Ω | |
| Frequenzbereich | DC~18GHz | |
| Nennspannung | 250 VRMS (maximal auf Meereshöhe) | |
| Dielektrische Spannungsfestigkeit | 750 VRMS (maximal auf Meereshöhe) | |
| VSWR | ≤1.3 | |
| Isolationswiderstand | ≥5000MΩ | |
| Innenleiter | Stecker | Sn-P Bronze vergoldet |
| Buchse | Berylliumkupfer vergoldet | |
| Gehäuse und andere Metallteile | Messing Berylliumkupfer vergoldet | |
| Edelstahl passiviert | ||
| Isolator | PTFE | |
| Dichtungsring | Silikonkautschuk | |
| Anzugsdrehmoment | 0,5 -0,7 N.m | |
Produktmerkmale:
1. Miniaturisierte Größe: SSMA-Steckverbinder sind kompakter als die Standard-SMA-Steckverbinder und eignen sich daher für Anwendungen, bei denen der Platz knapp ist.
2. Breiter Frequenzbereich: SSMA-Steckverbinder können einen breiten Frequenzbereich verarbeiten und unterstützen typischerweise Signale bis zu 18 GHz oder sogar höher.
3. Geschlechtstypen: Wie andere Koaxialsteckverbinder gibt es SSMA-Steckverbinder in Stecker- (Stecker) und Buchsen- (Buchse) Ausführungen.
4. Stabile Verbindung: Sie umfassen Mechanismen wie Gewindeverbindungen oder Aufsteckverbindungen, um eine feste und wiederholbare Verbindung zu gewährleisten.
Anwendung:
1. Satellitenkommunikation: Sie werden in Bodenstationen für den Satelliten-Uplink und -Downlink eingesetzt und verbinden Satellitenkommunikationsgeräte mit Antennensystemen.
2. Testausrüstung: In HF- (Hochfrequenz-) und Mikrowellen-Testgeräten werden SSMA-Steckverbinder für die Übertragung von Hochfrequenzsignalen verwendet, um die Messgenauigkeit und Wiederholbarkeit zu gewährleisten.
3. Wissenschaftliche Forschung: In wissenschaftlichen Experimenten und Forschungsgeräten, insbesondere in Anwendungen, die eine präzise Übertragung von Hochfrequenzsignalen erfordern.
4. Automobilindustrie: Da die Fahrzeugelektronik immer ausgefeilter wird, steigt die Nachfrage nach Hochleistungssteckverbindern, und SSMA-Steckverbinder können in einigen Automobilradar- und Navigationssystemen eingesetzt werden.
HINWEIS:
Wir können über 100.000 Arten von RF- Steckverbindern liefern. Wenn es nicht mit Ihrer Anfrage übereinstimmt, kontaktieren Sie uns bitte.
