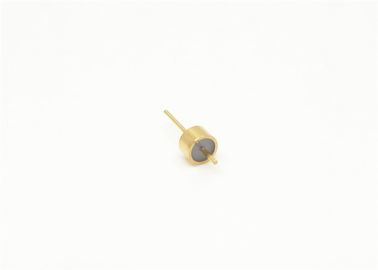

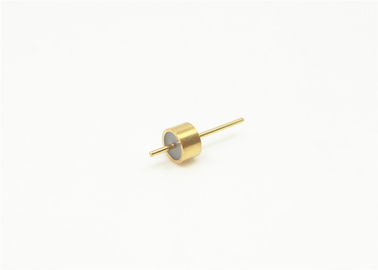

Vergoldete, hermetisch versiegelte Steckverbinder aus Glas und Metall mit einem einzigen Stift zur Übertragung von Mikrowellensignalen JM2516
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktbezeichnung: | Hermetische Dichtungen von Glas zu Metall | Plattierung: | Gold überzogen |
|---|---|---|---|
| Impedanz: | Andere | Bescheinigung: | Einheitliche Kennzeichnung |
| Ausrüstung: | Einzigartig | Material: | Kovar 4J29 |
| Glas: | 7052,7070 | Hermecity: | <1> |
| Hervorheben: | luftdicht verschlossene elektrische Verbindungsstücke,Minirf-Verbindungsstück |
||
Vergoldete Glas-Metall-Dichtungen RF-Feedthroughs Hermetisch versiegelte Steckverbinder
Hermetische Glas-Metall-Dichtungen /Mehrspinn-Kopfhörer/Verbindungsstückist auch genanntGlasisolatorSie werden hauptsächlich zur Übertragung von Mikrowellensignalen, Leistungssignalen und Steuerungssignalen zwischen Modulen und Modulen, Modulen und Komponenten mit Gasdichtungsanforderungen verwendet.Sie sind eine der wichtigsten Komponenten in Versiegelungskomponenten.
Das Glas mit geringer dielektrischer Konstante und geringen dielektrischen Verlusten wird als Isolier- und Trägermaterial verwendet.KovarlegierungDer Zentralleiter hat eine Vielzahl von Endungen wie Golddrahtbindung, Lötung und Paarung usw.Glasisolatoren sind klein, leicht, hermetisch, sehr zuverlässig und sind in den letzten Jahren in der Elektronikindustrie weit verbreitet.
Spezifikation:
| Produktbezeichnung | Hermetische Dichtungen aus Glas und Metall |
| Impedanz | 50 Ohm HF |
| Typ | 1 Nadel |
| Zeilen | 1 Zeile |
| Farbe | mit einer Breite von nicht mehr als 20 mm |
| Gehäuse und Stiftmaterial | Kovar 4J29 |
|
Glasmaterial
Glasfarbe
|
7050 oder 7070 oder DM308
Grün oder Weiß
|
| Frequenzbereich | Gleichspannung ~ 50 GHz |
| VSWR | ≤ 12 |
| Widerstand gegen Spannung | ≥ 300 V |
|
Hermekität Leckrate |
< 1,01325 X 10-3Pa*cm3/s < 1X 10- 9Mbar*l/s < 1 x 10- 9ccHe/sec @ 1 atm |
| Isolierwiderstand | ≥2000MΩ für einen einzelnen Pin, ≥1000MΩ für mehrere Pins, |
| Betriebstemperatur | -65°C bis +260°C |
Katalog-Glas-Metall-Hermetische Dichtungen.pdf
Eigenschaften:
- Kleine Größe.
-Leichtgewicht
- Sie ist dicht.
-Stabile Qualität undhohe Verlässlichkeit
- Innerer Leiter: Golddrahtverbindung, Lötung und Verpaarungsmethode zur Wahl
Anwendung:
Breite Anwendungspalette von Elektronikpaketen, elektronischen Gegenmaßnahmen, Satelliten, Raketen, Radar und anderen in der Militär-, Avionik-, Luft- und Raumfahrt- und Automobilindustrie eingereicht.Millimeterwellenprodukte.
Vorteile:
- Militärisch, mit 1,27um vergoldet.
- Streng.Kontrolle der Toleranz
-Standard- und kundenspezifisches Design zur Auswahl.
- Hoch.kostengünstige Produkte und Dienstleistungen
- Große Lager für Standardgrößen
- Schnelle Lieferung für kundenspezifische Produkte

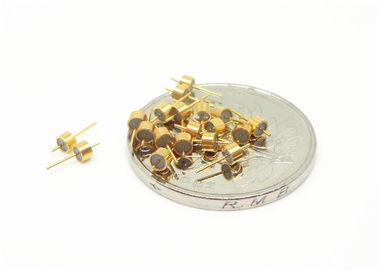

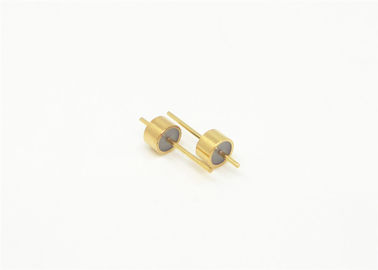

Detailliertes Bild
Einheit ((mm)
Produkt:
| Modell | Eine | B | C | d | D | Anmerkung | |||||||
| JM2516 | 1.6 | 4.6 | 8 | 0.4 | 2.5 | M/S | |||||||
|
M/S=Herstellung / Lötung Anmerkung: Die in der Tabelle gezeigte Größe ist nur ein kleiner Teil davonRF Ein-Stift Hermetische Dichtungen aus Glas und MetallWenn Sie Dokumentation, ähnliche, kompatible oder Ersatzprodukte benötigen, kontaktieren Sie uns bitte. |
|||||||||||||
