Produktdetails:
Zahlung und Versand AGB:
|
| Produkt-Name: | J30J miniaturisiertes rechteckiges | Kontaktart: | Mikrotorsionsstift, Vergolden |
|---|---|---|---|
| Beendigungsart: | soder/Schweißensdraht | Rastermaß: | 1.27mm |
| Material: | Aluminiumlegierung | Abschnittbereich: | 0.1-0.15mm ² |
| Anwendung: | Mikrowelle | ||
| Hervorheben: | rechteckiges j30j-Verbindungsstück,Mikrod-Verbindungsstück |
||

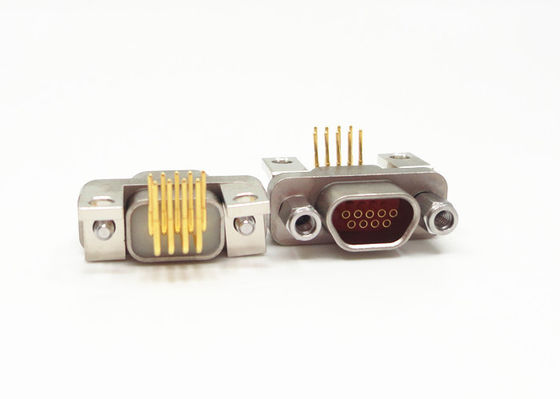

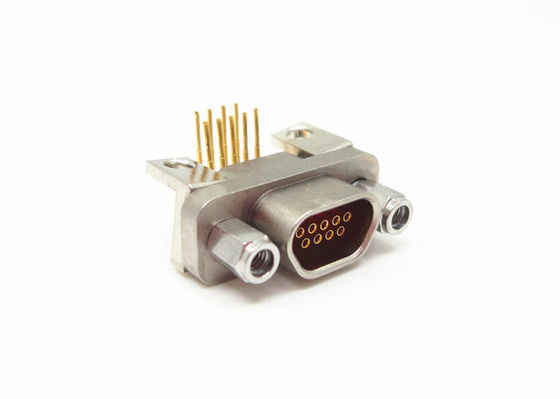

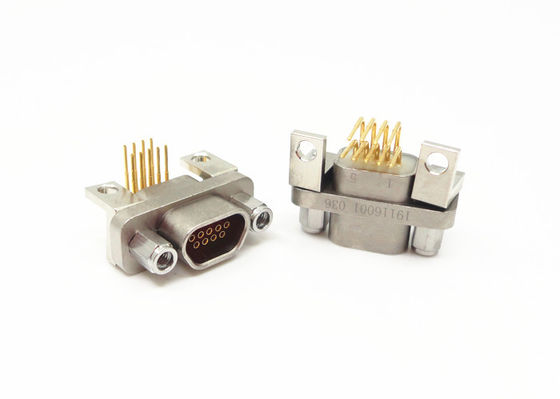

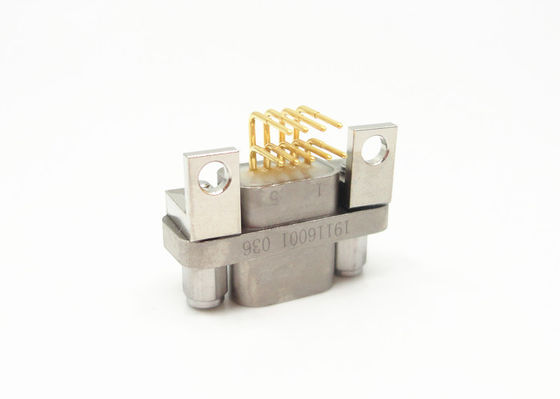

J30J-Reihen-rechtwinkliger Behälter 9pins miniaturisierte rechteckiges mikro--d Verbindungsstück
Anwendungen:
- Avionik, Radare
- Raketen und Lenksysteme
- Bordausrüstung
- Übertragungssysteme
- Navigationsanlagen
- Forschungszentren
- Medizinische Anwendungen
- Brett zum Kabel
- Oberflächenberg (SMT)-Brett zum Kabel
Eigenschaften:
- 0.635mm, 1.27mm, 1.91mm Rastermaß
- 1, 2, 3, Wahlen 4-raw,
- Torsionsstift, Dichte des hohen Kontaktes
- 9-100contacts
- Qualifikation MIL-DTL-83513
- Gerade, rechtwinklige Modelle auserlesen
- Raum- und Gewichtseinsparung.
- Ausgezeichnete Stossfestigkeit und Erschütterung.
- Niedriger Durchgangswiderstand, hohe gegenwärtige Fähigkeit, hohe Durchschlagsfestigkeit.
- Kundenspezifische Verbindungsstücke und Kabel.
- Die Beendigungsart ist Crimpkontakt, und der Reseau ist (Reihe × Linie) 1.27×2.54.
Arten:
- J30J-Reihe
- (Hermetische) Reihe J30JM
- Reihe J30 (Plastik)
- J50J-Reihe
- J55A-Reihe
- (Hermetische) Reihe J55AM
- J56J-Reihe
Dieses Reihenprodukt ist mit den amerikanischen MDM-Reihenprodukten, dem usw., das Oberteil ist Aluminiumlegierung, Kontaktraum ist 1.27mm gleichwertig, zutreffen auf den Drahtkern-Abschnittbereich ist quadrierte 0.1-0.15mm. Diese Produktleistung stimmen mit GJB2446A (allgemeine Spezifikation für mikro-Miniaturpolarisierte rechteckige elektrische Verbindungsstücke des Oberteils), es ist gleichwertiges MIL-DTL-83513 überein, wird sie zum Common (Oberteil) geteilt und verbessert (Oberteil). Mit dem kleinen installieren Sie Raum, den Leichtgewichtler, zuverlässig anschließen, ausgezeichnetes elektromagnetisches Geröll, guter Erdbebenwiderstand, etc. Es ist in kleiner Raum erforderlicher elektronischer Ausrüstung und in Apparat weit verbreitet.
Die allgemeinen Verbindungsstücke schließen 6 Subfamilies ein: Crimpkontaktverbindungsstücke, Lötmittelkontaktverbindungsstücke, Inline-Kontakt
für PWB N, Inline-Kontakt für PWB N-J, rechtwinkliger Kontakt für PWB W, rechtwinkliger Kontakt für PWB W-J.
| Gegenwärtige Bewertung | 3A |
| Nennspannung | 300V |
| Isolationswiderstand | ≥ 5000 MΩ |
| Haltbarkeit | 500 Zyklen |
| Dielektrische Widerstands-Spannung | 800 |
| Klimatemperatur | -55℃ | + 125℃ |
| Relative Luftfeuchtigkeit | bis 95% an +40℃ |
| Erschütterung | ² 10Hz~ 2000Hz 196m/S |
| Gesamtbeschleunigung Effektivwert | 23.1G |
| Auswirkung | ² 735m/S |
J30J-ZKW Ausschnittskizze: (Einheit: Millimeter)
ANMERKUNG:
Wir haben über 10.000 Arten Verbindungsstück, wenn das Verbindungsstück, das Sie benutzen, nicht gefunden, mit uns bitte mit Ihren Details in Verbindung tritt wird.
