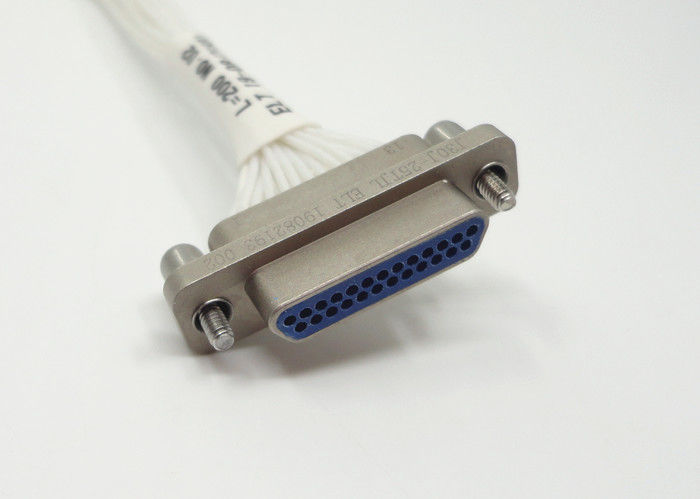

25-poliger J30J-Serien-Steckverbinder, miniaturisiert, rechteckig

Eigenschaften:

- 0,635 mm, 1,27 mm, 1,91 mm Kontaktabstand
- 1, 2, 3, 4-reihige Optionen,

- Drehstift, hohe Kontaktdichte

- 9-100 Kontakte
- MIL-DTL-83513-Qualifizierung
- Gerade, rechtwinklige Modelle zur Auswahl
- Platz- und Gewichtsersparnis.
- Ausgezeichnete Beständigkeit gegen Stöße und Vibrationen.
- Geringer Kontaktwiderstand, hohe Strombelastbarkeit, hohe Durchschlagsfestigkeit.
- Kundenspezifische Steckverbinder und Kabelkonfektionen.

- Der Anschlussstil ist Crimp-Kontakt, und das Rastermaß ist (Reihe × Zeile) 1,27 × 2,54.

Typen:
- J30J-Serie
- J30JM (Hermetisch)-Serie
- J30 (Kunststoff)-Serie
- J50J-Serie
- J55A-Serie
- J55AM (Hermetisch)-Serie
- J56J-Serie

Anwendungen:
- Navigationssysteme
- Forschungszentren
- Medizinische Anwendungen
- Board-to-Cable

- Avionik, Radare
- Raketen- und Leitsysteme
- Bordausrüstung
- Telekommunikationssysteme
- Oberflächenmontage (SMT) Board-to-Cable

Dieses Serienprodukt entspricht den amerikanischen MDM-Serienprodukten usw., das Gehäuse besteht aus Aluminiumlegierung, der Kontaktabstand beträgt 1,27 mm, die Anwendung für den Aderquerschnitt beträgt 0,1-0,15 mm². Dieses Produkt erfüllt die GJB2446A (allgemeine Spezifikation für mikro-miniaturisierte polarisierte rechteckige elektrische Steckverbinder), es entspricht MIL-DTL-83513, es wird in gewöhnlich (Gehäuse) und verbessert (Gehäuse) unterteilt. Mit dem kleinen Einbauraum, geringem Gewicht, zuverlässiger Verbindung, ausgezeichneter elektromagnetischer Abschirmung, guter Erdbebenbeständigkeit usw. Es wird häufig in elektronischen Geräten und Apparaten mit geringem Platzbedarf eingesetzt.

Kontaktanordnungen

(Draufsicht des Stifteinsatzes)

HINWEIS:

Die gängigen Steckverbinder umfassen 6 Unterfamilien: Crimp-Kontakt-Steckverbinder, Löt-Kontakt-Steckverbinder, Inline-Kontakt
für PCB N, Inline-Kontakt für PCB N-J, rechtwinkliger Kontakt für PCB W, rechtwinkliger Kontakt für PCB W-J.

Spezifikation:
