Vergoldete Glas-Metall-Siegel-Konnektoren Ein-Stift 50 Ohm-RF-Feedthroughs JM2516N
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktbezeichnung: | Glas, zum von Dichtungen zu asphaltieren | Plattierung: | Gold überzogen |
|---|---|---|---|
| Impedanz: | 50 Ohm | Weitere Bezeichnung: | RF/50 Ohm Durchlauf |
| Ausrüstung: | Einzigartig | Material: | Kovar 4J29 |
| Glas: | 7052,7070 | Hermecity: | <1> |
| Hervorheben: | luftdicht verschlossene elektrische Verbindungsstücke,Minirf-Verbindungsstück |
||
50 Ohm HF-Feedthroughs Glas-Metall-Dichtungen für Elektronikpakete Luft- und Raumfahrt
Hermetische Glas-Metall-Dichtungen /Mehrspinn-Kopfhörer/Verbindungsstückist auch genanntGlasisolatorSie werden hauptsächlich zur Übertragung von Mikrowellensignalen, Leistungssignalen und Steuerungssignalen zwischen Modulen und Modulen, Modulen und Komponenten mit Gasdichtungsanforderungen verwendet.Sie sind eine der wichtigsten Komponenten in Versiegelungskomponenten.
Das Glas mit geringer dielektrischer Konstante und geringen dielektrischen Verlusten wird als Isolier- und Trägermaterial verwendet.KovarlegierungDer Zentralleiter hat eine Vielzahl von Endungen wie Golddrahtbindung, Lötung und Paarung usw.Glasisolatoren sind klein, leicht, hermetisch, sehr zuverlässig und in den letzten Jahren in der Elektronikindustrie weit verbreitet.
Spezifikation:Katalog-Glas-Metall-Hermetische Dichtungen.pdf
| Produktbezeichnung | Hermetische Dichtungen aus Glas und Metall |
| Modell Nr. | JM2516N |
| Impedanz | 50 Ohm HF |
| Typ | 1 Nadel |
| Zeilen | 1 Zeile |
| Farbe | mit einer Breite von nicht mehr als 20 mm |
| Gehäuse und Stiftmaterial | Kovar 4J29 |
|
Glasmaterial
Glasfarbe
|
Typ 7050 oder 7070
Grün oder Weiß
|
| Frequenzbereich | Gleichspannung ~ 50 GHz |
| VSWR | ≤ 12 |
| Widerstand gegen Spannung | ≥ 300 V |
|
Hermekität Leckrate |
< 1,01325 X 10-3Pa*cm3/s < 1X 10- 9Mbar*l/s < 1 x 10- 9ccHe/sec @ 1 atm |
| Isolierwiderstand | ≥ 2000MΩ |
| Betriebstemperatur | -65°C bis +260°C |

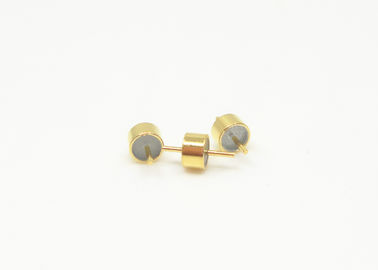

Produktbild von JM2516N:

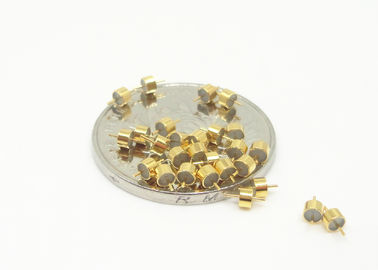

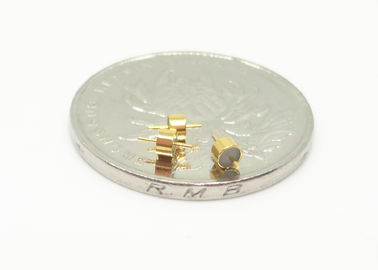

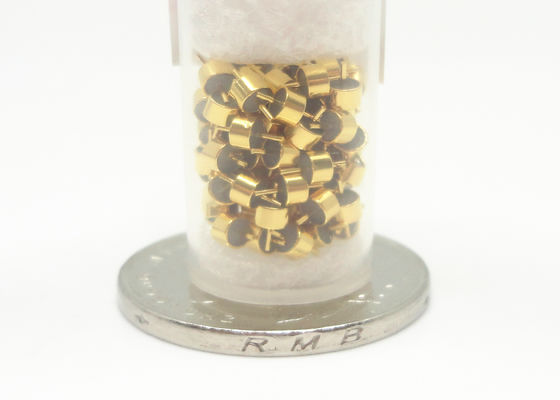

Detailliertes Bild
Einheit ((mm)
Produkt:
| Modell | Eine | B | C | d | D | Anmerkung | |||||||
| JM2516N | 1.6 | 1.6 | 5.1 | 0.38 | 2.5 | M/S | |||||||
| JM2516 | 1.6 | 4.6 | 8 | 0.4 | 2.5 | M/S | |||||||
| JM2516A | 1.6 | 5 | 11.6 | 0.4 | 2.5 | M/S | |||||||
| JM2516B | 1.6 | 1.4 | 7.1 | 0.38 | 2.5 | M/S | |||||||
| JM2516C | 1.6 | 1.2 | 5.3 | 0.38 | 2.5 | M/S | |||||||
| JM2516D | 1.6 | 1.3 | 6.1 | 0.38 | 2.5 | M/S | |||||||
| JM2516-1 | 1.6 | 1.2 | 4.5 | 0.39 | 2.5 | M/S | |||||||
| JM2516-8 | 1.6 | 2.14 | 7.5 | 0.3 | 2.5 | M/S | |||||||
| JM2516-14 | 1.6 | 1.8 | 8 | 0.3 | 2.5 | M/S | |||||||
| JM2516-17 | 1.6 | 2 | 5.6 | 0.38 | 2.5 | M/S | |||||||
| JM2516-19 | 1.6 | 1.2 | 4.8 | 0.38 | 2.5 | M/S | |||||||
|
M/S=Herstellung / Lötung Anmerkung: Die in der Tabelle gezeigte Größe ist nur ein kleiner Teil davonRF Ein-Stift Hermetische Dichtungen aus Glas und MetallWenn Sie Dokumentation, ähnliche, kompatible oder Ersatzprodukte benötigen, kontaktieren Sie uns bitte. |
|||||||||||||
Vorteile:
- Militärische Qualität mit 1,27um vergoldet
- Strikt.Kontrolle der Toleranz
-Standard- und kundenspezifisches Design zur Auswahl.
- Hoch.kostengünstige Produkte und Dienstleistungen
- Großbestände für Standardgrößen
- Schnelle Lieferung für kundenspezifische Produkte
Eigenschaften:
- Kleine Größe
- Sie ist hermetisch.
- Leichtgewicht
- Stabile Qualität und hohe Zuverlässigkeit
- Innerer Leiter: Golddrahtverbindung, Lötung und Verpaarungsmethode zur Wahl
Anwendung:
Breite Anwendungspalette von Elektronikpaketen, elektronischen Gegenmaßnahmen, Satelliten, Raketen, Radar und anderen in militärischen, Avionik, Luft- und Raumfahrt und Automobil eingereicht.Millimeterwellenprodukte.
