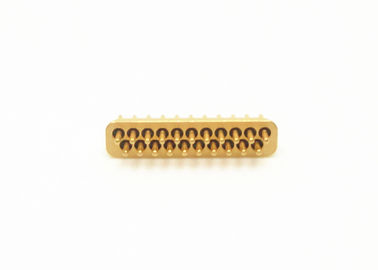

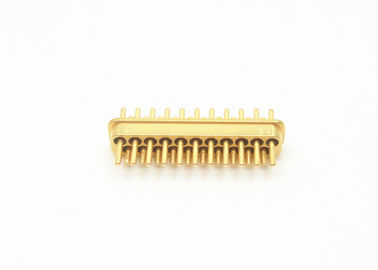

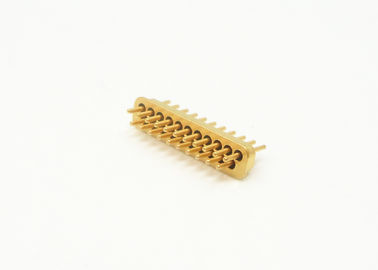

21 Stifte 2 Reihen Hermetische elektrische Steckverbinder Kleingröße Golddrahtverbindung JMC-1110T-JH
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktname: | Hermetische Multi-Pin-Header | Impedanz: | Andere |
|---|---|---|---|
| Stift: | 12-polige | Reihe: | 2-Reihen |
| Überzug: | Vergoldet | Stiftmaterial: | Kovar 4J29 |
| Glas: | 7052.7070 | Herme: | <1,01325 x 10E-08 Std.cc/s |
| Zertifikat: | ROHS ISO-9001-2015 | ||
| Hervorheben: | mit einer Breite von mehr als 20 mm,mit einer Leistung von mehr als 50 Watt,Glas-Metall-Dichtungsanschlüsse JMC-1110T-JH |
||
21-polige hermetische Mehrfachsteckverbinder mit 2 Reihen und Golddrahtbondoberfläche
Hermetische Glas-Metall-Dichtungen RF/DC-Durchführungen /Mehrfachsteckverbinder /Steckverbinder wird auch als Glasisolator bezeichnet. Sie werden hauptsächlich zur Übertragung von Mikrowellensignalen, Leistungssignalen und Steuersignalen zwischen Modulen und Modulen, Modulen und Komponenten mit Gasdichtungsanforderungen verwendet. Sie sind eine der kritischsten Komponenten in Dichtungskomponenten.
Das Glas mit niedriger Dielektrizitätskonstante und geringem dielektrischem Verlust wird als Isolier- und Stützmaterial verwendet. Das Gehäuse und der Leiter bestehen aus Kovar-Legierung, die bei hoher Temperatur gesintert wird, und die Oberfläche ist vergoldet. Der Mittelkernleiter verfügt über eine Vielzahl von Anschlussarten wie Golddrahtbonden, Löten und Stecken usw. Glasisolatoren sind klein, leicht, hermetisch, hochzuverlässig und haben in den letzten Jahren in der Elektronikfertigungsindustrie weite Verbreitung gefunden.
Spezifikation:
| Produktname | Glas-Metall Mehrfachsteckverbinder |
| Impedanz | andere |
| Typ | 21 Pins |
| Reihen | 2 Reihen |
| Farbe | Vergoldet |
| Gehäuse- und Pinmaterial | Kovar 4J29 |
|
Glasmaterial
Glasfarbe
|
Typ 7050 oder 7070 oder DM308
Grün oder Weiß
|
| Frequenzbereich | NA |
| VSWR | NA |
| Spannungsfestigkeit | ≥300V |
|
Hermetizität Leckrate |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/Sek. bei 1 atm |
| Isolationswiderstand | ≥2000MΩ für Einzelpin, ≥1000MΩ für Mehrfachpin, |
| Betriebstemperatur | -65℃~+260℃ |

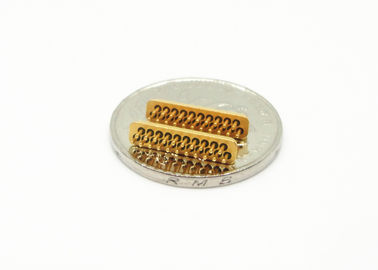

Detailliertes Bild
Einheit: mm
Produktliste:
| 50Ω HF-Einzelpin JM-Serie | Löt-, Steck- und Bondoption |
| 50Ω HF-Einzelpin JM Standardserie | Löt-, Steck- und Bondoption |
| 50Ω HF-Einzelpin JM Nicht-Standardserie | Löt-, Steck- und Bondoption |
| DC-Einzelpin JK-Serie | Löt- und Bondoption |
| DC-Einzelpin JK Standardserie | Löt- und Bondoption |
| DC-Einzelpin JK Nicht-Standardserie | Löt- und Nagelkopf-Bondoption |
|
Mehrfachsteckverbinder JMC-Serie
|
1-9 Pins mit 1-3 Reihen zur Auswahl |
| Kundenspezifische Abmessungen |
Große Auswahl |
Katalog-Glas-Metall-Hermetische-Dichtungen.pdf
Merkmale:
- Kleine Größe
- geringes Gewicht
- Hermetisch
- Stabile Qualität und hohe Zuverlässigkeit
- Innenleiter: Golddrahtbonden, Löten und Stecken als Wahlmöglichkeit
Anwendung:
Breites Anwendungsspektrum von Elektronikgehäusen, Satelliten, Radar und anderen in der Avionik, Luft- und Raumfahrt sowie im Automobilbereich. Kann mit SMA, Millimeterwellenprodukten verwendet werden.
Vorteile:
- 1,27 µm vergoldet
- Strenge Toleranzkontrolle
- Standard- und kundenspezifisches Design zur Auswahl.
- Hoch kostengünstige Produkte und Dienstleistungen
- Große Lagerbestände für Standardgrößen
- Schnelle Lieferung für kundenspezifische Produkte
HINWEIS:
Wir haben über 100.000 Arten von Hermetischen Glas-Metall-Dichtungssteckverbindern, wenn der von Ihnen verwendete Steckverbinder nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren Details.
