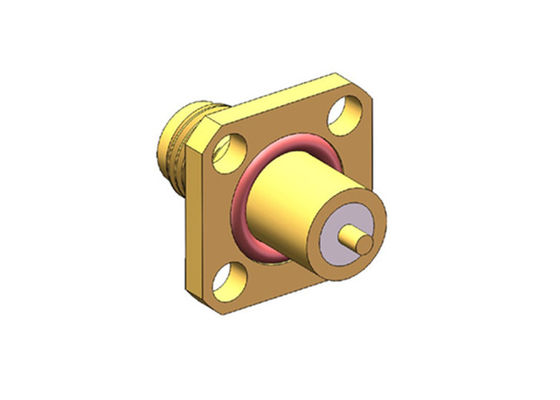

Hermetisch versiegelter weiblicher HF-Anschluss des Typs SMA mit Mikrostrip für Antennen im Automobilbereich
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktbezeichnung: | Rf-Verbindungsstück | Plattierung: | mit einer Breite von nicht mehr als 20 mm |
|---|---|---|---|
| Impedanz: | 50Ω | Bescheinigung: | CE RoHS |
| Nichtleiter: | PTFE | Typ: | Rf-Verbindungsstück |
| Stil: | Gerade. | Material: | mit einer Breite von nicht mehr als 20 mm |
| Hervorheben: | Luftdicht verschlossenes weibliches Rf-Verbindungsstück,SMA weibliches Rf-Verbindungsstück,Luftdicht verschlossenes sma weibliche Schutzwand |
||
Hermetisch versiegelter weiblicher HF-Anschluss des Typs SMA mit Mikrostrip für Antennen im Automobilbereich
SMA ist eine Art von HF-Koaxialanschlüssen, die weit verbreitet ist, mit einer kleinen Schnurkopplung.ausgezeichnete LeistungSie werden in Verbindung mit einem HF-Kabel oder einer Mikrobandleitung im HF-Schaltkreis des WLAN-Systems, des Steuerprogramms, der Mikrowellenanlage und des digitalen Kommunikationssystems verwendet.Die Frequenz kann bis zu 18 GHz sein, indem ein halbstarres oder halbflex Kabel verwendet wird.
SpezifizierungvonHermetisch versiegelter weiblicher HF-Anschluss des Typs SMA mit Mikrostrip für Antennen im Automobilbereich(mm)
| Schnittstelle nach | Die in Absatz 1 genannte Regelung gilt nicht. |
| Impedanz | 50Ω |
| Frequenzbereich | Gleichstrom bis 18 GHz |
| Einsetzungsverlust | ≤ 0,30 dB |
| VSWR | ≤1,2 ((DC-6GHz) |
| Widerstand gegen Isolierung | ≥ 5000 MΩ |
| Kontaktzentrum Widerstand | ≤ 3mΩ |
| Außenkontaktresistenz | ≤ 2mΩ |
| Paarungszyklen | ≥ 500 |
| Temperaturbereich | -65-+165°C |
|
Dielektrische Isolierung |
PTFE |
Detaillierte Zeichnung vonHermetisch versiegelter weiblicher HF-Anschluss des Typs SMA mit Mikrostrip für Antennen im Automobilbereich(mm)
| Nummer des Modells | L | L1 | L2 | D | D1 | D2 | Beschreibung |
| Die Angabe des Zulassungsdatums ist in Anhang I der Verordnung (EU) Nr. 1095/2010 zu finden. | 6 | 1.8 | 15 (((+0.150,05) | 0.6 | 6 | 2.6 | Hermetisch versiegelte SMA-Frauen-Flanz-RF-Verbindung mit zwei Löchern |
| Die in Absatz 1 genannte Angabe ist nicht anwendbar. | 8 | 3 | 17.5(+0.100,05) | 0.7 | 5 | 2.6 | |
| Der Wert der Verbrennungsmenge ist zu messen. | 4 | 2 | 13.5(+0.150,05) | 1.3 | 6 | 2.6 | SMA weibliche 2-Loch-Flanz-RF-Anschluss |
Es gibt auch andere SMA-HF-Anschlüsse ((mm):
1.
| Nummer des Modells | L | L1 | Beschreibung |
| Der Wert des Zuschlags wird nach Maßgabe des Zuschlags berechnet. | 1.5 | 4 | SMA Weibliche 4-Loch-Flanz-Festung |
| Der Wert des Zuschlags wird nach Maßgabe des Zuschlags berechnet. | 5.4 | 6.9 | |
| Der Wert des Zuschlags wird nach Maßgabe des Zuschlags berechnet. | 6 | 8.5 |
2.
| Nummer des Modells | L | L1 | D | D1 | D2 | Beschreibung |
| Die in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführten Daten sind in Anhang I der Verordnung (EU) Nr. 182/2011 zu entnehmen. | 11.7 | 13.7 | 2.6 | 1.3 | 4.1 | SMA weibliche 4-Loch-Flanz-RF-Anschluss |
| Die in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführten Daten werden in Anhang II der Verordnung (EU) Nr. 182/2011 aufgeführt. | 7 | 17 | 2.6 | 1.3 | 4.1 | |
| Die Daten werden in der Tabelle 1 aufgeführt. | 5 | 11 | 2.6 | 1.3 | 4.1 | |
| Die in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführten Daten sind in Anhang II der Verordnung (EU) Nr. 182/2011 zu entnehmen. | 8.4 | 9.4 | 2.6 | 1.3 | 4.1 | |
| Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Berechnung der in Absatz 1 Buchstabe b genannten Leistungen. | 23.9 | 27 | 2.6 | 1.3 | 4.1 | Wasserdichte SMA weibliche 4-Loch-Flanz-Festung RF-Stecker |
3.
| Nummer des Modells | L | L1 | D | D1 | Beschreibung |
| Der Wert des Zuschlags für die Zulassung ist: | 3.2 | 2.5 |
0.65 flach
|
6 | SMA weibliche 4-Loch-Flanz-RF-Anschluss |
| Die in Anhang I aufgeführten Daten werden in Anhang II der Verordnung (EU) Nr. 1095/2010 aufgeführt. | 4 | 2.5 |
0.65 flach
|
6 | |
| Die in Anhang I aufgeführten Daten sind in Anhang I zu entnehmen. | 4 | 2 |
0.65 flach
|
6 | |
| Die in Anhang II aufgeführten Daten sind in Anhang II zu entnehmen. | 3 | 5 |
0.65 flach
|
6 |
AnwendungvonHermetisch versiegelter weiblicher HF-Anschluss des Typs SMA mit Mikrostrip für Antennen im Automobilbereich(mm)
- Wireless.
- Antennen
- Breitband
- Geräte
- Antennen mit Phasen-Array
- Anbindung von Bord zu Bord
Anmerkung:
Wir haben über 10.000 Arten vonmit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,Wenn der Steckverbinder, den Sie verwenden, nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren DetailsDas ist....
