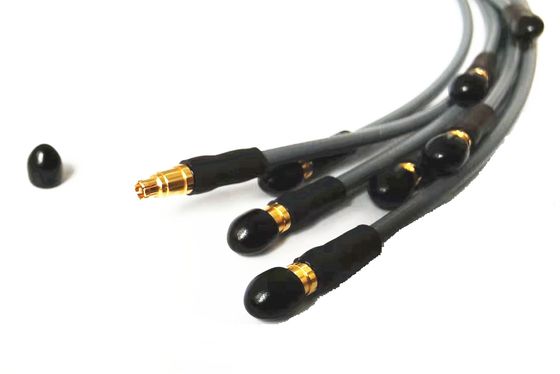

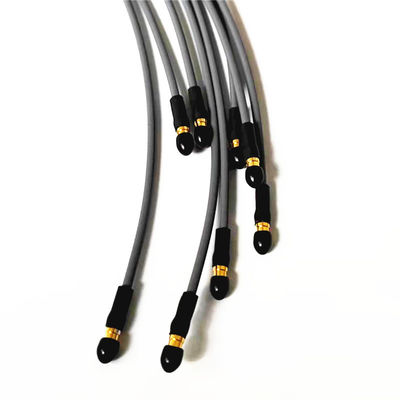

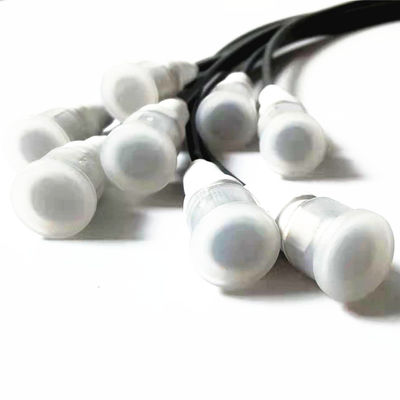

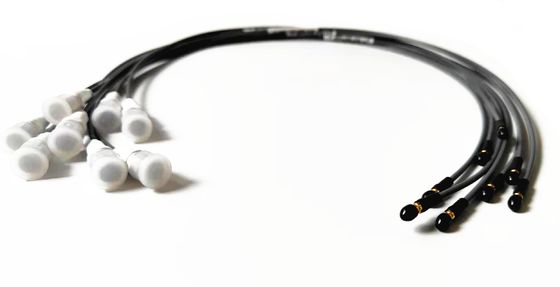

SSMP weibliche K2.92mm männliche HF-Kabel 500mm
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Überzug: | Nickel | Impedanz: | 50 Ω |
|---|---|---|---|
| Zertifikat: | CE RoHs | Kabellänge: | 500mm |
| Frequenzbereich: | 0,04 ~ 40 GHz | Einfügedämpfung: | ≤ 3,2 dB |
| Isolationswiderstand: | ≥5000m Ω | Phasenkohärenz: | ≤±9° |
| Hervorheben: | Rf-Kabel Mann SSMP weibliche,Rf-Kabel 500mm,Nickel überzog Rf-Kabel |
||

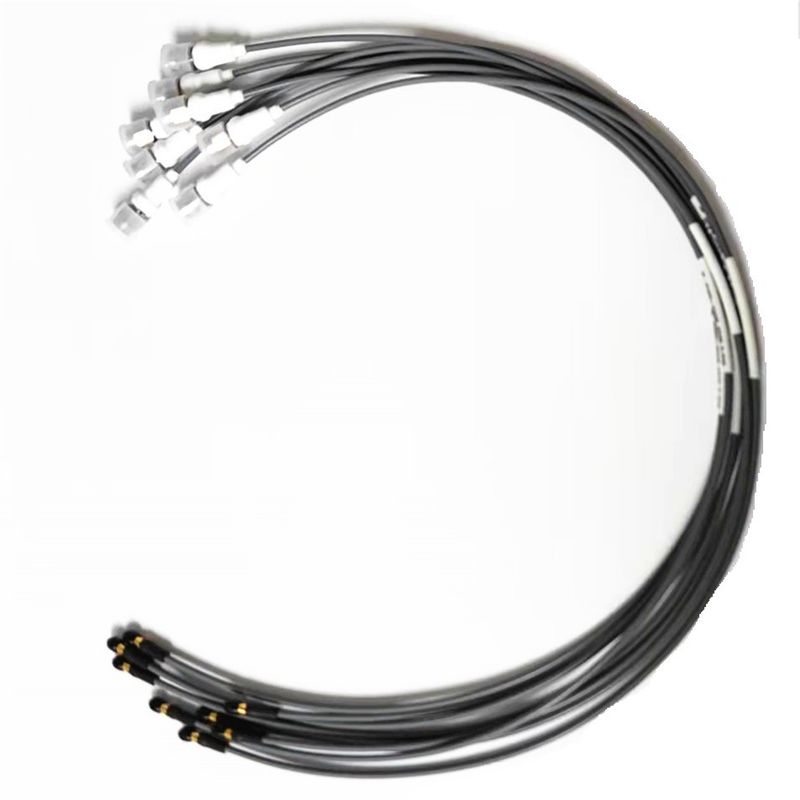

K2.92 Männliche bis SSMP Weibliche HF-Kabelbaugruppen L=500 mm
Die Kabellänge kann je nach Kundenanforderung angepasst werden.
Zusätzlich zu unserem Standardangebot bietet Elite Electronic auch eine Vielzahl von individuellen Optionen für diese Verbindungsprodukte, die verschiedene Steckverbinderoptionen umfassen,höherer und niedrigerer Frequenzdeckung, erweiterte Umweltprüfungen usw. Unser Team von engagierten Ingenieuren kann Ihnen helfen, die richtige Lösung für Ihre Anwendungsbedürfnisse zu entwickeln.
Spezifikation:
| Elektrische Eigenschaften | |||
| Impedanz | 50Ω | ||
| Frequenzbereich | Verbindung mit Solfkabel DC~12,4 GHz | ||
| Verbindung mit einem Halbsteifkabel DC~18 GHz | |||
| Nennspannung | 335VRMS | ||
| Dielektrika Spannungswiderstand | 1000VRMS | ||
| Widerstand gegen Isolierung | ≥ 5000 MΩ | ||
| Mittelwiderstand | Zentralleiter | ≤ 3,0 mΩ | |
| Außenleiter | ≤ 2,0 mΩ | ||
| VSWR | ≤ 13 | ||
| Material- und mechanische Eigenschaften | |||
| Zentralleiter | Männlich | Vergoldete Messing | |
| Weiblich | Sn-P Bronze Gold überzogen | ||
| Elastischer Kontakt | Berylliumbronze Nickelplattiert | ||
| Schalen und andere Metallteile | mit einer Breite von nicht mehr als 50 mm | ||
| Passivierung aus Edelstahl | |||
| Schrumpfhemmen | mit einer Breite von nicht mehr als 50 mm | ||
| mit einer Breite von nicht mehr als 15 mm | PTFE | ||
| Siegelring | Silikonkautschuk | ||
| Haltbarkeit | 500 Zyklen | ||
| Zugdrehmoment der Verbindung | 00,79-1,13 N.m. | ||
Anwendung:
* Breitband
* Instrumentierung
* Antennen
* Telekommunikation
* Luft- und Raumfahrt
* Breitband
* Instrumentierung
* Antennen mit Phasenansatz
* Telekommunikation
* Anbindung von Bord zu Bord
Produktbeschreibung:
Eigenschaften
•0-26,5 GHz
•Standardmessing, nichtmagnetische Messing und Materialoptionen aus rostfreiem Stahl
•Patentierte Hochfrequenz- und Selbstbefestigungsanschlüsse
•Schnellverbindung von Kabelsteckdosen und Adapter
Kapazität der Montagewerkstatt:
*Automatisches Abziehen
*Automatisches Laserausschneiden
*Temperaturgesteuertes Löten
Reinraum
*Lasermarkierung
Vorteile:
√ Eine große Auswahl an Steckern (BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP usw.), mehr als 500
erfahrene Arbeiter mit mehr als 10 Produktionslinien
√ Spezialisiert auf die Herstellung von HF-Anschlüssen seit mehr als 16 Jahren
√ haben langjährige und umfangreiche Kooperationserfahrung mit nationalen Projektkomponentenlieferanten wie China ShenZhou 9
√ Mit eigener Fabrik mit 35.000 m2
√ Ersetzen Sie Lemo, Molex,YEONHO,Tyco,AMP,KET,JWT,JMT,Cvilux,GTK usw. mit kurzer Lieferung
√ Wettbewerbsfähiger Preis
√ Strenge Qualitätskontrolle (QA-Bericht), ISO9001, ROHS, CE
√ Durchschnittlicher Monatsumsatz von 10 Mio. EUR
√ Bestellungen nach Maß (ODM) sind willkommen
√ Wir verpflichten uns, unseren Kunden qualitativ hochwertige Produkte anzubieten
Produktkatalog:
| HF-Adapter |
| SMA/SSMA-HF-Anschluss |
| SMP/SSMP HF-Anschluss |
| TNC-HF-Anschluss |
| HF-Anschluss des Typs N |
| MCX/MMCX HF-Anschluss |
| BNC-HF-AnschlussMillimeterwellenanschlüsse ((2.4mm, 2.92mm) |
| HF-Kabelbaugruppen |
| Wellenführer zum Koaxialadapter |
| Hermetische Dichtungen von Glas zu Metall |
| Anschlüsse der Serie J30J |
| Mikrowellen-Rotationsverbindungen |
Anmerkung:
Wir haben über 10.000 Arten vonSMP-Anschluss, wenn der Steckverbinder, den Sie verwenden, nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren DetailsDas ist....
