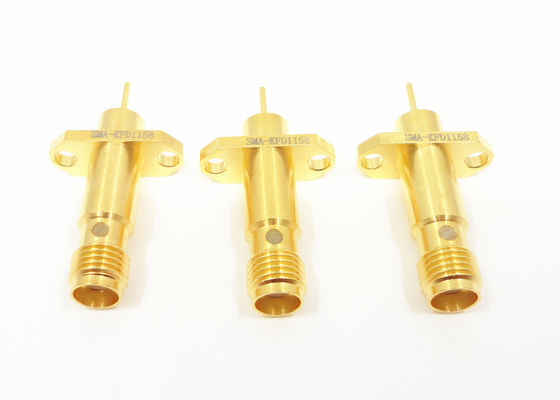

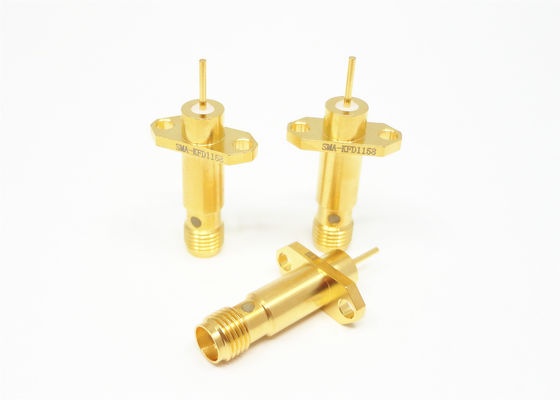

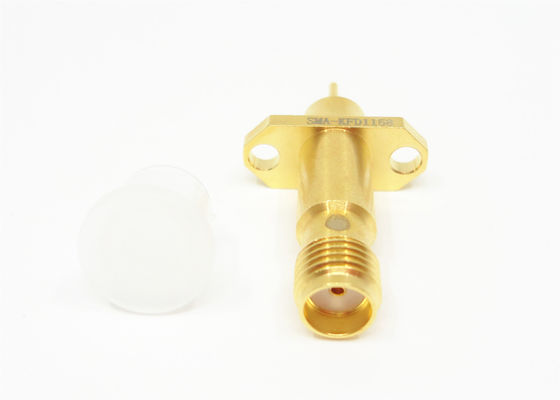

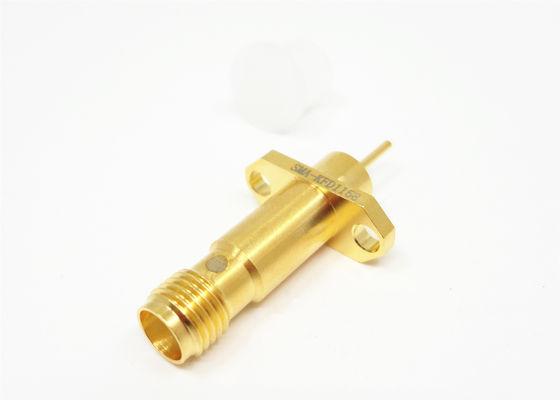

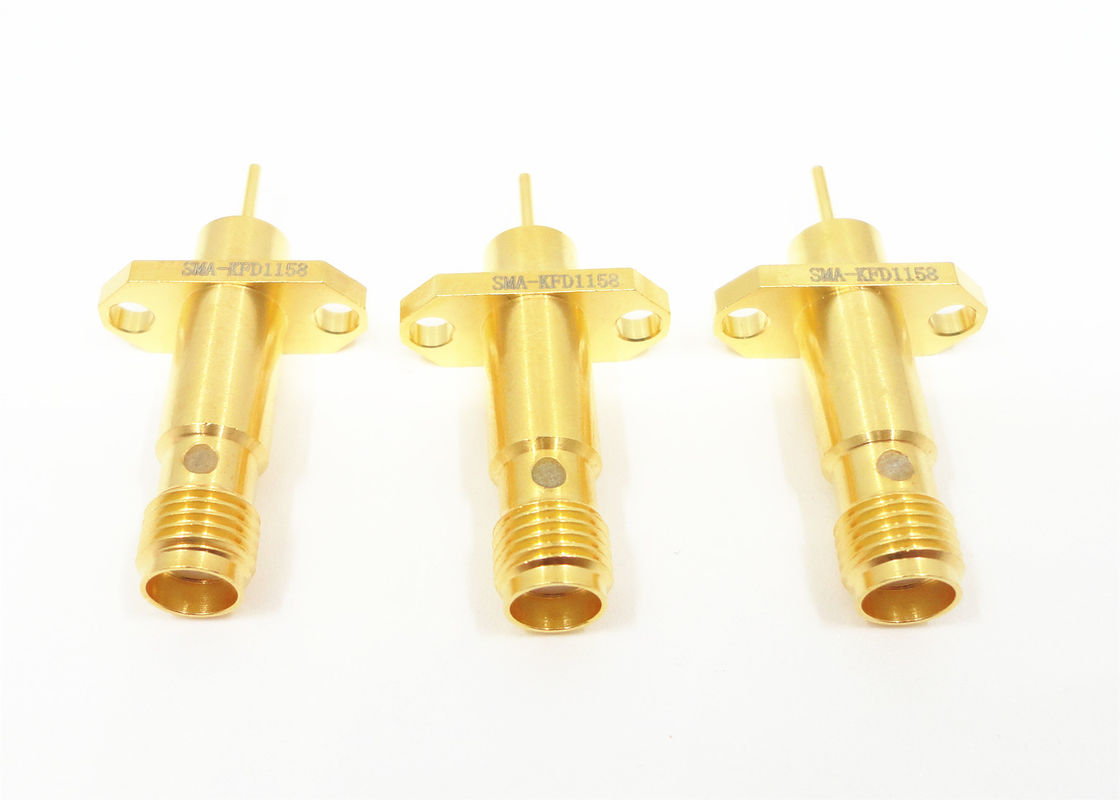

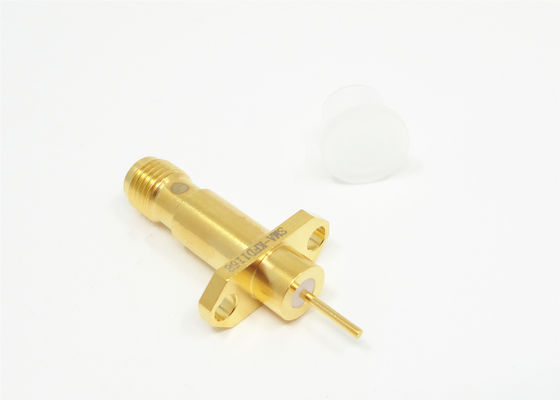

SMA-Buchse, 2-Loch-Flanschmontage, mit langem Mikrostreifen-Pin-Anschluss
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Überzug: | Vergoldet | Impedanz: | 50 Ω |
|---|---|---|---|
| Frequenz: | Gleichspannung ~ 18 GHz | Lebensdauer: | 500 Zyklen |
| Körper: | Messing | Nennspannung: | 335 VRMS |
| DWV: | 1000Vrms | Isolatoren: | PTFE |
| Hervorheben: | 2 Loch SMA Rf-Verbindungsstück,Flansch-Berg SMA Rf-Verbindungsstück,Flansch-Berg-Mikrobandleiter Pin Connector |
||
Kundenspezifische Größe SMA-Buchse mit 2-Loch-Flanschmontage und langem Mikrostreifen-Pin-Anschluss
Die folgenden Spezifikationen sind allgemeine Spezifikationen für alle SMA-Steckverbinder. Spezifische Spezifikationen für VSWR, Einfügedämpfung und HF-Leckage für jeden Steckverbinder sind auf Anfrage in unserem Werk erhältlich.
SMA-Steckverbinder sind kleine Hochfrequenz-HF-Koaxialsteckverbinder, die gemäß MIL-C-39012 entwickelt wurden. Sie haben die Vorteile geringer Größe, breiter Frequenzbandbreite, überlegener mechanischer und elektrischer Leistung, hoher Zuverlässigkeit usw. Sie sind die am weitesten verbreiteten HF-Koaxialsteckverbinder. Weit verbreitet in der Mikrowellenkommunikation und Mikrowellenmesstechnik und anderen Bereichen. Diese von unserem Unternehmen entwickelte Serie von Hochleistungssteckverbindern kann eine Frequenz von bis zu 20 GHz erreichen.
Hauptmerkmale:
- Hochfeste Ausführungen für raue Umgebungen
- Der Gewindekupplungsmechanismus bietet Zuverlässigkeit für robuste Designs
- Ideal für Hochfrequenzanwendungen
- Umrisszeichnung:
Spezifikationen von SMA HF-Steckverbindern:
| Elektrische und Materialeigenschaften | ||
| Impedanz | 50Ω | |
| Frequenzbereich | DC~18GHz | |
| Nennspannung | 335VRMS (Maximum auf Meereshöhe) | |
| Dielektrische Spannungsfestigkeit | 1000VRMS (Maximum auf Meereshöhe) | |
| VSWR | ≤1.3 | |
| Isolationswiderstand | ≥5000MΩ | |
| Innenleiter | Stecker | Messing vergoldet |
| Buchse | Berylliumbronze vergoldet | |
| Gehäuse und andere Metallteile | Messing vergoldet | |
| Edelstahl passiviert | ||
| Kabelmantel | Messing nickelplattiert | |
| Isolator | PTFE | |
| Dichtungsring | Silikonkautschuk | |
| Anzugsdrehmoment | 0,79 - 1,13 Nm | |
Anwendung:
- Zivile und militärische Luftfahrt
- Mikrowellensysteme Telekommunikation
- Militärische Ausrüstung, Weltraum
- 5G-Lösungen
- Messsysteme
- Mobiltelefone WiFi-Antennensysteme
Produktkatalog:
1. HF-Steckverbinder, Adapter (DC bis 110 GHz)
2. HF- und Wellenleiter-Kabelkonfektionen
3. Wellenleiter-zu-Koax-Adapter
4. Integrierte (HF & DC) Steckverbinder
5. Mikro-Rechtecksteckverbinder (J30J, Micro D-Sub)
6. Glas-Metall-Hermetische Dichtungen, Headers, Feedtru (HF & DC)
7. Mikrowellen-Drehgelenke
8. HF-Lasten, Abschlüsse (TNC, SMA, SSMA, SMP, SSMP, N, K2.92mm)
9. ODM-Produkte
Verwandtes Produkt
1.
| Modellnummer | L | L1 | L2 | L3 | L4 | L5 | D | Hinweis |
| SMA-KHD2 | 4 | 4.1 | 1.5 | 6.1 | 6.1 | 4.5 | 1.3 | SMA-Buchsen-HF-Steckverbinder für Leiterplatten |
| SMA-KHD3 | 4 | 4 | 2.2 | 6.7 | 6.7 | 4.7 | 0.8 | |
| SMA-KHD5 | 4.5 | 4.6 | 1.6 | 8 | 9.5 | 7.5 | 0.8 | |
| SMA-KHD12 | 4 | 2.5 | 2.5 | 6.7 | 6.7 | 4.7 | 1.3 | |
| SMA-KHD16 | 4.8 | 4.8 | 1.6 | 8 | 9.5 | 7.5 | 0.8 | |
| SMA-KHD100 | 4 | 4 | 2 | 6.7 | 6.7 | 4.7 | 0.8 | |
| SMA-KHD102 | 4.7 | 4.6 | 1.1 | 8 | 9.5 | 7.5 | 0.8 | |
| SMA-KHD104 | 4.5 | 1.2 | 1 | 8 | 8 | 6 | 0.8 |
2.
| Modellnummer | L | D | D1 | Beschreibung |
| SMA-KHD9 | 2 | 1.3 | 1.4 | SMA-Buchsen-HF-Steckverbinder für Leiterplatten |
| SMA-KHD9A | 1.8 | 0.8 | 0.9 |
3.
| Modellnummer | L | L1 | L2 | L3 | L4 | L5 | L6 | D | Beschreibung |
|
SMA-KHD19
|
4 | 13.5 | 2 | 1 | 6.1 | 6.1 | 4.5 |
0.5×0.2
|
SMA-Buchsen-HF-Steckverbinder für Leiterplatten |
|
SMA-KHD101
|
4.2 | 14.2 | 4.7 | 1.8 | 8 | 9.5 | 7.5 |
Φ0.4
|
|
|
SMA-KHD108
|
4 | 13.5 | 2 | 0.7 | 6.1 | 6.1 | 4.5 |
0.5×0.2
|
|
|
SMA-KHD125
|
4 | 13.5 | 2 | 0.5 | 6.5 | 6.5 | 4.5 |
0.5×0.2
|
|
|
SMA-KHD135
|
3.9 | 13.5 | 2 | 1 | 6.1 | 6.1 | 4.5 | Φ0.4 | |
|
SMA-KHD151
|
3.9 | 13.5 | 2 | 1.6 | 6.1 | 6.1 | 4.5 | Φ0.4 |
HINWEIS:
Wir haben über 10.000 Arten von SMA-Steckverbinder, wenn der von Ihnen verwendete Steckverbinder nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren Angaben.
