| Produktbezeichnung: | SMA-Mannadapter | Impedanz: | 50Ω |
|---|---|---|---|
| Nichtleiter: | PTFE | Typ: | Rf-Verbindungsstück |
| Anwendung: | RF | Geschlecht: | Männlich |
| Material: | Edelstahl | Lebensdauer: | 500 Kreise |
| Isolator: | PTFE | ||
| Markieren: | Hochfrequenz-SMA-HF-Anschluss,Männlicher SMA-HF-Anschluss,Edelstahl-SMA-RF-Koaxialanschluss |
||
SMA männlicher RF-Anschluss aus Edelstahl
Der SMA-RF-Koaxialanschluss ist ein kleiner, hochfrequenter Koaxialanschluss, der nach MIL-C-39012 entwickelt wurde.überlegene mechanische und elektrische LeistungAls am häufigsten verwendeter koaxaler RF-Anschluss wird er in der Mikrowellenkommunikation, Mikrowellenmessgeräten und anderen Bereichen weit verbreitet.Die von unserer Firma entwickelten Hochleistungsanschlüsse erreichen Frequenzen von bis zu 20 GHz.

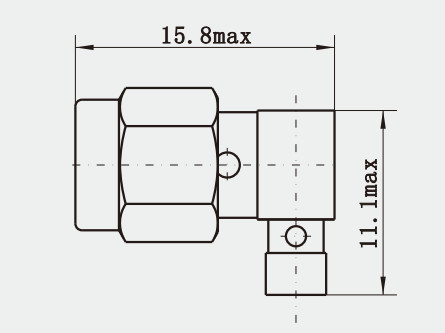

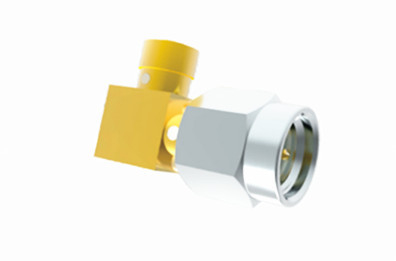

Umriss Zeichnung und Bild ((mm))
Elektrische Eigenschaften des SMA-HF-Adapters
| Impedanz | 50Ω |
| Frequenzbereich | Gleichstrom - 18 GHz |
| Nennspannung | 335VRMS (maximaler Meeresspiegel) |
| Dielektrische Spannung widerstehen | 1000 VRMS (maximal Meeresspiegel) |
|
VSWR (Spannungsstandwellenverhältnis) |
≤ 13 |
| Kontaktwiderstand |
Zentralleiter ≤ 3,0 mΩ Außenleiter ≤ 2,0 mΩ |
| Widerstand gegen Isolierung | ≥ 5000 MΩ |
Andere SMA-Männer-Frauen-zu-SMA-Frauen-HF-Adapter in der Serie
|
Teilnummer
|
Beschreibung
|
|
SMA-KJK
|
SMA-Adapter von weiblich auf weiblich
|
|
SMA-JJ
|
SMA-Mann-zu-Mann-Adapter
|
|
SMA-JWK1C
|
RA SMA-Adapter von Mann zu Frau
|
|
SMA-JWJ
|
SMA-Mann-zu-Mann-Adapter
|
|
SMA-KK2 |
SMA-Mann-zu-Mann-Adapter
|
|
SMA-KYFK
|
SMA weiblicher zu weiblicher Schottadapter
|
1.
2.
3.
4.
5.
6.
Anwendung:
| Netzwerk | Satcom |
| Computer/LANs | Computer/LANs |
| Mobilfunk | Geräte |
| Basisstation | Mobilfunk |
| Außeneinrichtungen | Radar, Mikrowelle. |
| Telekommunikation | Geräte |
| Automobilindustrie | Sprunglinie verbinden |
| Grundausstattung | Radio- und Fernseh-Antennen-System |
Eigenschaften:
Kompakte Größe: SMA steht für "SubMiniature Version A", was auf seine geringe Größe hindeutet, was ihn ideal für Anwendungen macht, bei denen der Platz knapp ist.
Zuverlässige Verbindung: SMA-Anschlüsse verwenden einen Gewinde-Kopplungsmechanismus, der eine sichere physische Verbindung gewährleistet und eine stabile Signalübertragung gewährleistet.
Vielseitige Montagemöglichkeiten: SMA-Anschlüsse sind in rechteckigen und geraden Ausführungen erhältlich, bieten eine Flansch- oder Schottanschließung und sind mit Kremp- oder Lötkontakten erhältlich, um unterschiedlichen Anwendungsanforderungen gerecht zu werden.
Materialien von hoher Qualität: Das Gehäuse eines SMA-Anschlusses besteht typischerweise aus Edelstahl SU303 oder Messing und ist vergoldet, um eine gute elektrische Leitfähigkeit und Korrosionsbeständigkeit zu gewährleisten.
Besondere technische Spezifikationen: SMA-Anschlüsse haben eine charakteristische Impedanz von 50Ω und gut definierte Frequenzbereiche, die den Benutzern helfen, die geeigneten Anschlüsse für ihre spezifischen technischen Anforderungen auszuwählen.
Workshop und Ausstellung
Anmerkung:
Wir haben über 10.000 Arten vonHF-Adapter,Wenn der Steckverbinder, den Sie verwenden, nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren DetailsDas ist....
