Hohe Zuverlässigkeit SSMA ((mini SMA) Weibliche rechtwinklige Schottverbindungen
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktbezeichnung: | SSMA-Rf-Anschluss | Impedanz: | 50Ω |
|---|---|---|---|
| Haltbarkeit: | 500 Zyklen | Material: | KUPFERLEGIERUNG |
| Anwendung: | RF | Isolierwiderstand: | ≥ 5000 MΩ |
| Isoliermittel: | PTFE | Geschlecht: | Weiblich |
| Hervorheben: | MF108A Kabel-HF-Stecker,SSMA männlicher RF-Stecker aus Edelstahl |
||
Hohe Zuverlässigkeit SSMA ((mini SMA) Weibliche rechtwinklige Schottverbindungen
SSMA-Serie-RF-Koaxialanschlüsse sind miniaturisierte Versionen von SMA-Anschlüssen, die durch ihre kompakte Größe, breite Frequenzbandbreite und hohe Zuverlässigkeit gekennzeichnet sind.Sie werden in verschiedenen Bereichen wie der Luftfahrt weit verbreitet., Luftfahrt und Mikrowellenkommunikation.
Eigenschaften:
1. Miniaturisierte Größe: SSMA-Anschlüsse sind kleiner als ihre SMA-Kollegen, was sie für Anwendungen geeignet macht, bei denen der Platz knapp ist.
2Breite Frequenzbandbreite: SSMA-Anschlüsse sind für den Betrieb über einen breiten Frequenzbereich konzipiert und unterstützen in der Regel bis zu 18 GHz oder sogar höher.
3Hohe Zuverlässigkeit: Diese Steckverbinder sind so konzipiert, dass sie in anspruchsvollen Umgebungen, einschließlich hoher Temperaturen und Vibrationen, stabile Verbindungen aufrechterhalten.
4. Niedriger Reflexionsverlust: Das Design von SSMA-Anschlüssen hilft, Signalreflexionen zu minimieren, Verluste zu reduzieren und eine verbesserte Leistung zu bieten.
Spezifikation der SSMA-HF-Anschlüsse:
Anmerkung:Die Häufigkeit des Modells beruht auf den Daten des Produktspezifikationsblatts.
| Elektronische und Materialmerkmale | ||
| Impedanz | 50Ω | |
| Frequenzbereich | Gleichspannung 30 GHz | |
| Nennspannung | 250 VRMS (höchster Meeresspiegel) | |
| Dielektrika Spannungswiderstand | 750 VRMS (höchster Meeresspiegel) | |
| Widerstand gegen Isolierung | ≥ 5000 MΩ | |
| Zentralleiter | Männlich | Vergoldete Kupferlegierung |
| Weiblich | Beryllium Bronze vergoldet | |
| Schalen und andere Teile aus Metall | Vergoldete Kupferlegierung | |
| Schrumpfhemmen | Kupferlegierung Nickelplattiert | |
| Isolator | PTFE | |
| Siegelring | Silikonkautschuk | |
| Haltbarkeit | 500 Zyklen | |
Anwendung:
1. Drahtlose Kommunikation: Bei Mikrowellenverbindungen, Punkt-zu-Punkt-Kommunikation und Antennen-Systemen von Mobilfunk-Basisstationen werden SSMA-Konnektoren verwendet, um RF-Komponenten (Radiofrequenz) zu verbinden.
2Luft- und Raumfahrt:SSMA-Anschlüsse werden aufgrund ihrer hohen Zuverlässigkeit und ihrer Fähigkeit, extremen Bedingungen standzuhalten, in einer Vielzahl von Kommunikations- und Navigationssystemen in der Luftfahrtindustrie verwendet.
3. Prüfgeräte: Bei HF-Prüf- und Messgeräten können SSMA-Anschlüsse verwendet werden, um Prüfgeräte mit der zu prüfenden Ausrüstung (EUT) oder anderen HF-Komponenten zu verbinden.
Produktkatalog:
| HF-Adapter |
| SMA-HF-Anschluss |
| SSMP-HF-Anschluss |
| TNC-HF-Anschluss |
| HF-Anschluss des Typs N |
| MCX/MMCX HF-Anschluss |
| Millimeterwellenanschlüsse ((2.4mm, 2.92mm) |
| HF-Kabelbaugruppen |
| Wellenführer zum Koaxialadapter |
| Hermetische Dichtungen von Glas zu Metall |
| Anschlüsse der Serie J30J |
| Mikrowellen-Rotationsverbindungen |

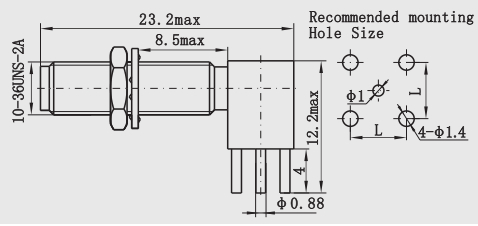

Umriss Zeichnung: Einheit: mm
Verwandtes Produkt
1.Mini SMA Mikrostrip-Rechteckverbinder für Leiterplatten
| Modell Nr. | Anmerkung |
| Einheitliche Sicherheitsnormen für die Luftfahrt |
2.SSMA-Frauen-HF-Mikrostrip-Anschluss für PCB
| Modell Nr. | Anmerkung |
| SSMA-KHD4 |
Anmerkung:
Wir haben über 10.000 Arten vonSMA-Anschlüsse, wenn der von Ihnen verwendete Steckverbinder nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren Angaben.
