Produktdetails:
Zahlung und Versand AGB:
|
| Produktbezeichnung: | SMA-HF-Anschluss | Füllung: | Gold |
|---|---|---|---|
| Versuchen: | ≤ 13 | Art der Montage: | Flanschmontage |
| Betriebsspannung: | 335V r.m.s am Meeresspiegel | Frequenzbereich: | DC zu 18GHz |
| Körper: | mit einer Breite von nicht mehr als 20 mm | Geschlecht: | Jack/Frau |
| Hervorheben: | Messing-SMA-HF-Anschluss,Weiblicher SMA-HF-Anschluss,Flanschmontierter SMA-HF-Anschluss |
||
Der SMA RF Koaxialanschluss ist ein kompakter, hochfrequenter Koaxialanschluss, der in Übereinstimmung mit MIL-C-39012 entwickelt wurde.außergewöhnliche mechanische und elektrische Leistung, und hohe Zuverlässigkeit. Als solcher ist es der am weitesten verbreitete koaxiale HF-Anschluss geworden. Es wird weitgehend in Mikrowellenkommunikation und Mikrowellenmessgeräten eingesetzt,Unter anderemDie von unserer Firma entwickelte Serie von Hochleistungs-Konnektoren ist in der Lage, bei Frequenzen bis zu 20 GHz zu arbeiten.
Spezifikation der SMA-Rf-Anschlüsse:
Anmerkung:Die spezifischen Daten des Modells basieren auf den Daten des Produktspezifikationsblatts.
| Schnittstelle nach | Die in Absatz 1 genannte Regelung gilt nicht. |
| Impedanz | 50Ω |
| Frequenzbereich | Gleichstrom bis 18 GHz |
| Einsetzungsverlust | ≤ 0,30 dB |
| VSWR | ≤1,2 ((DC-6GHz) |
| Widerstand gegen Isolierung | ≥ 5000 MΩ |
| Kontaktzentrum Widerstand | ≤ 3mΩ |
| Außenkontaktresistenz | ≤ 2mΩ |
| Paarungszyklen | ≥ 500 |
| Temperaturbereich | -65-+165°C |

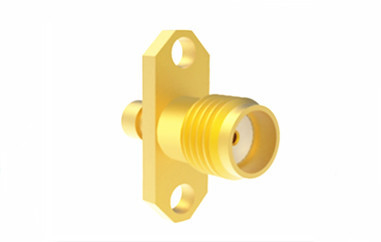

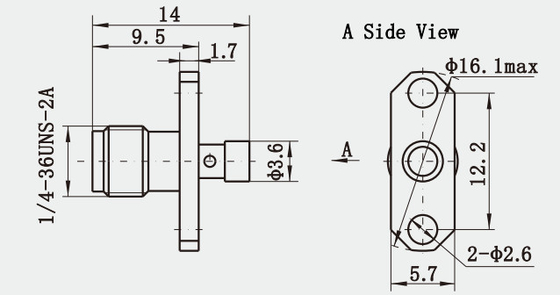

UmrissMessing-SMA-Frauenflanschen-RF-Anschluss für Kabel CXN3506/MF108A:
Material- und mechanische Eigenschaften:
| Material- und mechanische Eigenschaften | ||
| Zentralleiter | Männlich | Vergoldete Messing |
| Weiblich | Sn-P Bronze Gold überzogen | |
| Elastischer Kontakt | Berylliumbronze Nickelplattiert | |
| Schalen und andere Metallteile | mit einer Breite von nicht mehr als 50 mm | |
| Passivierung aus Edelstahl | ||
| Schrumpfhemmen | mit einer Breite von nicht mehr als 50 mm | |
| Zugdrehmoment der Verbindung | 00,79-1,13 N.m. | |
| Haltbarkeit | 500 Zyklen | |
| Siegelring | Silikonkautschuk | |
| mit einer Breite von nicht mehr als 15 mm | PTFE | |
Hauptmerkmale:
1. Kleine Größe: Wie der Name schon sagt, ist der SMA-Anschluss "SubMiniature" kleiner als viele andere Koaxalanschlüsse.so dass es für Anwendungen geeignet ist, bei denen Platz teuer ist.
2. Hochfrequenzfähigkeit: Der SMA-Anschluss ist für hohe Frequenzen, typischerweise bis zu 18 GHz, konzipiert, obwohl einige Versionen bis zu 26,5 GHz erreichen können,mit einer Breite von mehr als 20 mm,.
3Breite Bandbreite: Neben den Hochfrequenzfunktionen können SMA-Anschlüsse Signale über einen breiten Frequenzbereich übertragen, ohne dass die Leistung signifikant abnimmt.
Anwendungen:
1. Weite Anwendungsbereich: Aufgrund seiner Größe, Bandbreite und Zuverlässigkeit wird der SMA-Anschluss in einer Vielzahl von Anwendungen verwendet, einschließlich Telekommunikation, Testgeräten, militärischen Systemen,und wissenschaftliche Instrumente.
2Standardisierte Schnittstelle: Nach der Norm MIL-C-39012.SMA-Anschlüsse haben eine konsistente Schnittstelle, die die Kompatibilität mit anderen Komponenten und Geräten gewährleistet, die derselben Spezifikation entsprechen.
3. Variationen und Anpassungen: Es gibt verschiedene Variationen des SMA-Anschlusses, darunter verschiedene Endoptionen (wie SMA-J), rechteckige Adapter und Low-Profile-Modelle,Flexibilität für verschiedene Konstruktionsbedürfnisse.
Produktkatalog:
| HF-Adapter |
| SMA/SSMA-HF-Anschluss |
| SMP/SSMP HF-Anschluss |
| TNC-HF-Anschluss |
| HF-Anschluss des Typs N |
| MCX/MMCX HF-Anschluss |
| BNC-HF-AnschlussMillimeterwellenanschlüsse ((2.4mm, 2.92mm) |
| HF-Kabelbaugruppen |
| Wellenführer zum Koaxialadapter |
| Hermetische Dichtungen von Glas zu Metall |
| Anschlüsse der Serie J30J |
| Mikrowellen-Rotationsverbindungen |
Verwandte Produkte:
1) Hermetisch versiegelte weibliche SMA-HF-Anschlüsse
| Modell Nr. | Anmerkung |
| SMA ((M) -KFD | Hermetisch |
2) Weibliche Schachtleiste Rechtswinkel-Lötmontage SMA-Anschluss
| Modell Nr. | L | Anmerkung |
| SMA-KYWHD | 14.8 | |
| SMA-KYWHD1 | 13.5 |
- Ich weiß.Anmerkung:
Wir haben über 10.000 Arten vonSMA-Anschluss, wenn der von Ihnen verwendete Steckverbinder nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren Angaben.
