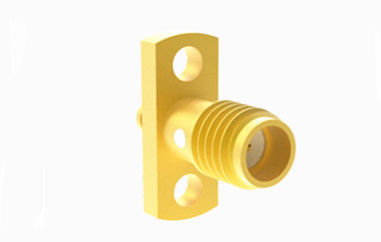

SSMA-Serie weiblicher Mini-SMA-HF-Anschluss für 1#halbstarres/flexibles Kabel
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktbezeichnung: | SSMA-Rf-Anschluss | Beschichtung: | Vergoldung |
|---|---|---|---|
| Geschlecht: | Weiblich | Impedanz: | 50Ω |
| Haltbarkeit: | 500 Zyklen | Body: | Brass |
| Anwendung: | Audio/Video/Mikrowelle | Type: | SSMA |
| Hervorheben: | Mini-SMA-HF-Anschluss,flexibler SMA-RF-Kabelanschluss,Weiblicher SMA-HF-Anschluss |
||
SSMA-Serie weiblicher Mini-SMA-HF-Anschluss für 1#halbstarres/flexibles Kabel
Der koaxiale RF-Anschluss der SSMA-Serie ist eine noch kompaktere Variante des SMA-Anschlusses, der für seine geringen Abmessungen, seinen breiten Frequenzbereich und seine hohe Zuverlässigkeit bekannt ist.Diese Art von Steckverbinder wird in verschiedenen Branchen weit verbreitet, einschließlich Luftfahrt, Luftfahrt und Mikrowellenkommunikation.
Hauptmerkmale:
1. Umweltstabilität: SSMA-Anschlüsse können verschiedenen Umgebungsbedingungen standhalten, einschließlich Temperaturänderungen, Luftfeuchtigkeit, Vibrationen und mechanischen Schocks.
2. Einfache Installation: Durch ihre kleinere Größe und ihr optimiertes Design lassen sich SSMA-Anschlüsse einfach in dichtem oder kompaktem Aufbau installieren und routen.
3. Vielseitige Schnittstellenoptionen: SSMA-Anschlüsse sind in verschiedenen Schnittstellenarten erhältlich, z. B. gerade, rechtwinklig und panel-mounted,für verschiedene Schaltkreis- und Ausrüstungsanordnungen.
Spezifikation der SSMA-Rf-Anschlüsse:
Anmerkung:Die Häufigkeit des Modells beruht auf den Daten des Produktspezifikationsblatts.
| Elektronische und materielle Eigenschaften | ||
| Impedanz | 50Ω | |
| Frequenzbereich | Gleichspannung ~ 30 GHz | |
| Nennspannung | 250 VRMS (höchster Meeresspiegel) | |
| Dielektrika Spannungswiderstand | 750 VRMS (höchster Meeresspiegel) | |
| Widerstand gegen Isolierung | ≥ 5000 MΩ | |
| Zentralleiter | Männlich | Vergoldete Kupferlegierung |
| Weiblich | Beryllium Bronze vergoldet | |
| Schalen und andere Teile aus Metall | Vergoldete Kupferlegierung | |
| Schrumpfhemmen | Kupferlegierung Nickelplattiert | |
| Isolator | PTFE | |
| Siegelring | Silikonkautschuk | |
| Haltbarkeit | 500 Zyklen | |
Produktkatalog:
| HF-Adapter |
| SMA-HF-Anschluss |
| SSMP-HF-Anschluss |
| TNC-HF-Anschluss |
| HF-Anschluss des Typs N |
| MCX/MMCX HF-Anschluss |
| Millimeterwellenanschlüsse ((2.4mm, 2.92mm) |
| HF-Kabelbaugruppen |
| Wellenführer zum Koaxialadapter |
| Hermetische Dichtungen von Glas zu Metall |
| Anschlüsse der Serie J30J |
| Mikrowellen-Rotationsverbindungen |
Anwendung:
1Telekommunikation: Innerhalb der Telekommunikationsinfrastruktur können SSMA-Anschlüsse zur Verbindung von Basisstationen und anderen Kommunikationsgeräten verwendet werden.
2. Drahtlose Kommunikation: In drahtlosen Netzwerkgeräten wie drahtlosen Routern und drahtlosen Netzwerkkarten erleichtern SSMA-Anschlüsse die Hochgeschwindigkeitsdatenübertragung.
3. Automobilindustrie: In bestimmten Anwendungen im Automobilbereich, wie z. B. Fahrzeugnetzwerkkommunikationssysteme, können SSMA-Anschlüsse verwendet werden, um stabile Signalverbindungen zu gewährleisten.
Schnittstellenabmessungen:
Verwandtes Produkt
1.Mini SMA (SSMA) Mikrostrip-Verbindung mit Lochflansche der Baureihe 2
| Modell Nr. | L | L1 | L2 | L3 | L4 | D | D1 | D2 | D3 |
| SSMA-KFD2 | 15.6 | 3.2 | 2.7 | 4.8 | 8.3 | 0.88 | 4.6 | 12.3 | 2.4 |
| Die in Absatz 1 genannten Anforderungen gelten nicht. | 11.9 | 0 | 2.2 | 4.8 | 8.3 | 0.88 | / | 12.3 | 2.4 |
| Die in Absatz 1 genannten Anforderungen gelten nicht. | 11.1 | 0 | 1.4 | 4.8 | 8.3 | 0.88 | / | 12.3 | 2.4 |
| Die in Absatz 1 genannte Angabe wird nicht angewendet. | 14.4 | 3 | 1.7 | 4.8 | 8.3 | 0.7 | 4.6 | 12.3 | 2.4 |
| Die in Absatz 1 genannte Angabe wird nicht angewendet. | 14.6 | 3.2 | 1.7 | 4.8 | 8.3 | 0.3 | 4.6 | 12.3 | 2.4 |
| Die in Absatz 1 genannte Angabe ist nicht anwendbar. | 17.5 | 4 | 3.8 | 5.8 | 8.3 | 0.88 | 4.6 | 12.3 | 2.4 |
2.Mini SMA (SSMA) Mikrobänder KHD (weibliche Leiterplatte)
| Modell Nr. | Anmerkung |
| SSMA-KHD |
Anmerkung:
Wir haben über 10.000 Arten vonSMA-Anschlüsse, wenn der von Ihnen verwendete Steckverbinder nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren Angaben.
