Produktdetails:
Zahlung und Versand AGB:
|
| Material: | Stainless steel | Gender: | Female |
|---|---|---|---|
| Product name: | 2.92mm,K type,SMK | Keywords: | 4 Holes Flange Panel Connector |
| Item: | Millimeter Wave Connector | Plating: | Passivated |
| Application: | RF | Insulator: | PTFE |
| Hervorheben: | Flexibler Kabel-RF-Anschluss,K2.92 mm weiblicher HF-Anschluss,RF-Anschluss aus Edelstahl |
||

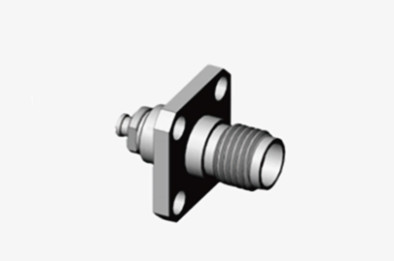

K2.92 mm Weibliche HF-Verbindung aus Edelstahl Koaxial für 1# Halbstarres/flexibles Kabel
Der K-Typ, auch bekannt als 2.92mm-Anschluss, ist ein weit verbreiteter Millimeterwellenanschluss.es ist austauschbar mit SMA-Serie und 3Dieser Stecker verfügt über eine geringe Größe, ein leichtes Design, eine hohe Betriebsfrequenz und zuverlässige Verbindungen.

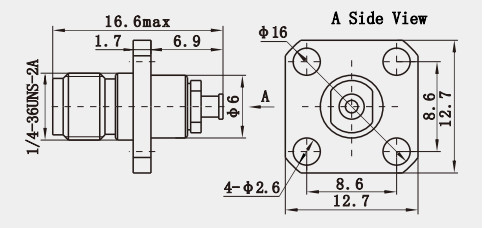

Umriss Zeichnung:
Spezifikation:
Anmerkung:Die spezifischen Daten des Modells basieren auf den Daten des Produktspezifikationsblatts.
| Impedanz | 50 Ω |
| Frequenzbereich | Gleichstrom - 40 GHz |
| Nennspannung | 250 VRMS (maximal Meeresspiegel) |
| Dielektrische Spannung | 750 VRMS (maximal Meeresspiegel) |
| Spannungsstandwellenverhältnis VSWR |
≤ 1,05 + 0,005f |
| Kontaktwiderstand | Zentralleiter ≤ 3,0 mΩ |
| Außenleiter ≤ 2,0 mΩ | |
| Widerstand gegen Isolierung | ≥ 5000 MΩ |
| Innerer Leiter | Männliche Stecker: Messing, vergoldet |
| Becu, vergoldet | |
| Widerstandsfähiger Kontakt | Becu, Nickelplattiert |
| Körper / Hülle / Gehäuse | Vergoldete Messing Passivierter Edelstahl |
| Isolator | PEI |
| Verkleidung | Silikonkautschuk |
| Temperatur | -55°C bis +125°C |
| Haltbarkeit | 500 Zyklen |
| Drehmoment | 00,79 ~ 1,13 N.m. |
Eigenschaften:
1- Austauschbarkeit und Kompatibilität:
Das Design berücksichtigt die Kompatibilität mit SMA- und 3,5 mm-Anschlüssen, wodurch die Verbindung und der Austausch zwischen verschiedenen Systemen und Geräten erleichtert wird.
Die Konstruktion des Steckers ermöglicht die Verbindung mit SMA- und 3,5 mm-Steckern ohne Übergang, aber es ist wichtig, sich der möglichen Leistungsänderungen und Anpassungsprobleme bewusst zu sein.
2Haltbarkeit und Zuverlässigkeit:
Der K2.92-Anschluss ist so konzipiert, dass er Prüfspannungen von bis zu 750 V aushält und somit in Hochspannungsumgebungen zuverlässig ist.
Die Haltbarkeit des Steckers erreicht 1000 Zyklen und garantiert langfristige Zuverlässigkeit und Stabilität.
Anwendung:
1Anwendungen im Gesundheitswesen und in der wissenschaftlichen Forschung:
In medizinischen Bildgebungstechnologien wie Mikrowellenstrahlentherapie und Millimeterwellenbildgebung sorgt der K2.92-Anschluss für eine genaue Signalübertragung zwischen Geräten und Steuerungssystemen.
Forschungseinrichtungen verlassen sich auf K2.92-Steckverbinder, um eine hohe Signalintegrität bei Hochfrequenzkommunikation oder Analyse von Materialeigenschaften zu erhalten.
2Industrie und Automatisierung:
In der Hochgeschwindigkeitsindustriellen Automatisierung und Robotik müssen erhebliche Datenmengen schnell und genau zwischen Steuergeräten und Aktoren übertragen werden.92 Verbindungen sorgen für einen effizienten Datenfluss in diesen Systemen.
IoT-Geräte und intelligente Sensoren werden zunehmend in der Industrie eingesetzt. Diese Geräte benötigen oft kleine, leistungsstarke Steckverbinder, um eine kontinuierliche und stabile Datenkommunikation zu gewährleisten, und die K2.92 Anschlüsse erfüllen diese Anforderungen.
Andere 2,92 mm männliche weibliche HF-Anschluss
|
Teilnummer
|
Beschreibung
|
|
K-KFD29
|
2.92mm Typ K weiblicher RF-Koaxialanschluss
|
|
K-KFD87G
|
Edelstahl 2,92 mm Typ K weiblicher Koaxalanschluss
|
|
K-KFD42
|
2.92mm Typ K weiblicher RF-Koaxialanschluss
|
|
K-JFD61G |
Edelstahl 2,92 mm Typ K Männlicher Koaxalanschluss
|
