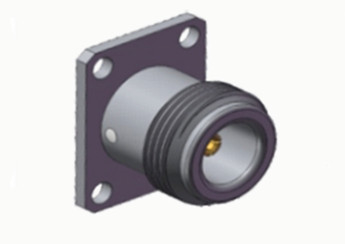

N-Typ-Frauenflansche mit Hohlverbindung
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktbezeichnung: | N-Art Rf Koaxial-Conector | Plattierung: | Vergoldet/Nickelplattiert |
|---|---|---|---|
| Impedanz: | 50Ω | Frequenzbereich: | DC~11GHz (Max.18GHz) |
| Modell: | N-KFD473 | Versuchen: | ≤ 13 |
N-Typ-Frauenflansche mit Hohlverbindung
N-Typ-Anschlüsse sind Koaxialanschlüsse mit Gewindeanbindung, die für ihre hervorragende Antivibrationsfähigkeit und ihre elektrische Leistung bekannt sind.Sie unterstützen typischerweise Frequenzen bis 11 GHzDie Schraubschlange sorgt für geringen Lärm und erhöht die Stoß- und Schwingungsbeständigkeit.Unsere N-Typ-Anschlüsse sind auf die MIL-C-39012 Spezifikationen ausgelegtDiese Steckverbinder eignen sich für verschiedene Arten von HF-Kabeln und werden häufig in der Luftfahrt, Luft- und Raumfahrt, Radar, Mikrowellen, digitaler Kommunikation sowie in Prüf- und Messinstrumenten eingesetzt.Wir bieten kundenspezifische Anpassungsdienste für verschiedene N-Typ-Anschlüsse und Adapter an, um spezifische Kundenanforderungen zu erfüllen, einschließlich gerader oder rechter Winkelkonfigurationen sowie Flansch- oder Schottbefestigungsmöglichkeiten.
Spezifikation
Anmerkung:Die spezifischen Daten des Modells beruhen auf den Daten des Produktspezifikationsblatts.
| Elektrische Eigenschaften | ||
| Impedanz | 50Ω | |
| Frequenzbereich | DC ~ 11 GHz ((Max.18 GHz) | |
| Nennspannung | 1000VRMS* (Max.Meereshöhe) | |
| Dielektrika Spannungswiderstand | 1500VRMS* (max. Meeresspiegel) | |
| Isolierwiderstand | ≥ 5000 MΩ | |
| Mittelwiderstand | Außenleiter | ≤ 0,5 mΩ |
| Zentralleiter | ≤ 1,5 mΩ | |
| VSWR | ≤ 13 | |
| Material- und mechanische Eigenschaften | ||
| Zentralleiter | Männlich | Das ist Brass.
mit einer Breite von nicht mehr als 15 mm |
| Weiblich | Phosphor Bronze,
mit einer Breite von nicht mehr als 15 mm |
|
| Widerstandsfähiger Kontakt | Phosphor Bronze | mit einer Breite von nicht mehr als 15 mm |
| Schale / Gehäuse | Messing Edelstahl |
mit einer Breite von nicht mehr als 15 mm |
| Kabelklemmen | mit einer Breite von nicht mehr als 20 mm | mit einer Breite von nicht mehr als 15 mm |
| Isolator | PTFE | |
| Verkleidung | Silikonkautschuk | |
| Haltbarkeit | 500 Zyklen | |

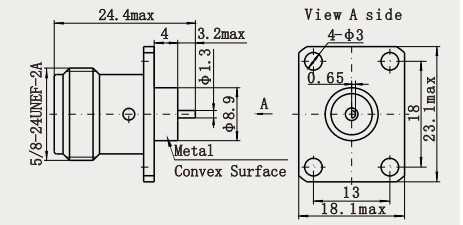

Detaillierte Zeichnung
Produktkatalog:
| HF-Adapter |
| HF-Kabelbaugruppen |
| Hermetische Dichtungen von Glas zu Metall |
| Anschlüsse der Serie J30J |
| Mikrowellen-Rotationsverbindungen |
| Wellenführer zum Koaxialadapter |
| SMA/SSMA-HF-Anschluss |
| SMP/SSMP HF-Anschluss |
| MCX/MMCX HF-Anschluss |
| TNC-HF-Anschluss |
| HF-Anschluss des Typs N |
| BNC-HF-Anschluss Millimeterwellenanschlüsse ((2.4mm, 2.92mm) |
Eigenschaften:
1. Breite Bandbreite Übertragung: unterstützt eine breite Bandbreite von Signalfrequenzen, die von 0 bis 11 GHz reichen, und der erweiterte Typ kann sogar bis zu 18 GHz abdecken,mit einer Breite von mehr als 20 mm,.
2. hohe Abschirmung: Das Gehäuse besteht in der Regel aus Metallmaterial mit guter elektromagnetischer Abschirmung,mit einer Breite von mehr als 20 mm,.
Anwendungen:
1Gute Anpassungsfähigkeit an die Umwelt: Nach spezieller Behandlung und Prüfung können Mikrobandanschlüsse des Typs N unter rauen Umgebungsbedingungen (wie hoher Temperatur,niedrige Temperatur, Feuchtigkeit usw.) und haben eine lange Lebensdauer, was sie für den Einsatz im Freien und in einer Vielzahl von komplexen Umgebungen geeignet macht.
2- Bequeme Installation und Wartung: Durch die Gewindeverbindungsmethode ist die Installation des Mikrobandverbinders des Typs N einfach und schnell, wodurch komplizierte Lötverfahren vermieden werden.Außerdem, ihre Haltbarkeit und Zuverlässigkeit die Wartungskosten und -häufigkeit reduzieren und so die Gesamteffizienz des Systems verbessern.
Verpackung und Lieferung:
* Standard-Exportkarton
* Gemäß den Anforderungen der Kunden
Anmerkung:
Wir freuen uns darauf, Ihre Anfragen frühzeitig zu erhalten. Bitte kontaktieren Sie uns, was Sie brauchen ((Kabellänge/Anschluss) so können wir Ihnen die SPEC bieten, und die beste Qualität und Service,Wettbewerbsfähiger Preis, rechtzeitige Reaktion, rechtzeitige Lieferung
