N Schottweibchen Mikrostrip RF Koaxialanschluss mit Messingspin
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktbezeichnung: | N-Art Rf Koaxial-Conector | Plattierung: | Gold überzogen |
|---|---|---|---|
| Geschlecht: | Weiblich | Frequenzbereich: | DC~11GHz |
| Modell: | N-KYD13 | Impedanz: | 50Ω |
N Schottweibchen Mikrostrip RF Koaxialanschluss mit Messingspin
Typ-N-Anschlüsse sind Coaxial-Schnittstellen mit Gewinde, bekannt für ihre robuste Schwingungsbeständigkeit, ihre überlegene elektrische Leistung,und eine typische Betriebsfrequenz von bis zu 11 GHz mit unseren fortschrittlichen Modellen, die diese Kapazität auf 18 GHz erweiternDiese vielseitigen Steckverbinder zeigen eine außergewöhnliche Signalintegrität über mehrere HF-Kabelplattformen hinweg und finden umfangreiche Anwendungen in der Luft- und Raumfahrttechnik, Radarsysteme, Mikrowellentechnologie,digitale Telekommunikation, HF-Instrumentierung und Hochfrequenz-Testumgebungen.
Wir sind spezialisiert auf die Herstellung von maßgeschneiderten Lösungen für den Typ N, um unterschiedliche technische Spezifikationen zu erfüllen.Unsere Anpassungsmöglichkeiten umfassen die Ausrichtung der Steckverbinder (Standard- oder rechtwinklige Konfigurationen), Montagearten (Panel-Mount, Chassis-Mount oder Flansch-Mount) und spezielle Adapterkonfigurationen, die eine präzise Integration in Ihre einzigartigen Systemanforderungen gewährleisten.
Spezifikation
Anmerkung:Die spezifischen Daten des Modells beruhen auf den Daten des Produktspezifikationsblatts.
| Elektrische Eigenschaften | ||
| Impedanz | 50Ω | |
| Frequenzbereich | DC ~ 11 GHz ((Max.18 GHz) | |
| Nennspannung | 1000VRMS* (Max.Meereshöhe) | |
| Dielektrika Spannungswiderstand | 1500VRMS* (max. Meeresspiegel) | |
| Isolierwiderstand | ≥ 5000 MΩ | |
| Mittelwiderstand | Außenleiter | ≤ 0,5 mΩ |
| Zentralleiter | ≤ 1,5 mΩ | |
| VSWR | ≤ 13 | |
| Material- und mechanische Eigenschaften | ||
| Zentralleiter | Männlich | Das ist Brass.
mit einer Breite von nicht mehr als 15 mm |
| Weiblich | Phosphor Bronze,
mit einer Breite von nicht mehr als 15 mm |
|
| Widerstandsfähiger Kontakt | Phosphor Bronze | mit einer Breite von nicht mehr als 15 mm |
| Schale / Gehäuse | Messing, Edelstahl |
mit einer Breite von nicht mehr als 15 mm |
| Kabelklemmen | mit einer Breite von nicht mehr als 20 mm | mit einer Breite von nicht mehr als 15 mm |
| Isolator | PTFE | |
| Verkleidung | Silikonkautschuk | |
| Haltbarkeit | 500 Zyklen | |

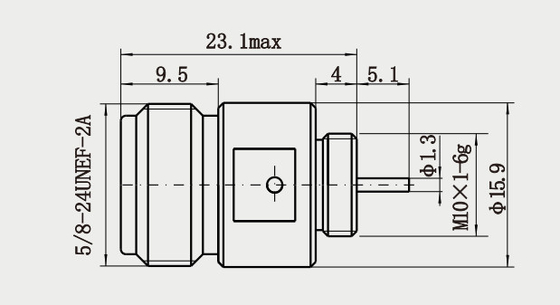

Detaillierte Zeichnung
Eigenschaften:
1. Mechanische Eigenschaften
Schraubkopplung: zuverlässige Verbindung durch Drehspannung, gute mechanische Stabilität und Schwingungsbeständigkeit, geeignet für Schwingungsumgebungen (z. B. Luft- und Raumfahrt,Fahrzeuggeräte).
Mehrfachmontage: Unterstützt die Konfiguration von Geraden, rechten Winkeln, Flanschmontage oder Schottmontage, um unterschiedliche Platzanforderungen zu erfüllen.
Langlebigkeit: Metallmaterialien (wie Messing oder Edelstahl) in Kombination mit Plattierung (wie Gold- oder Silberplattierung) zur Gewährleistung von Verschleißbeständigkeit, Korrosionsbeständigkeit und Langlebigkeit.
Anwendungen:
1. Luft- und Raumfahrt
Radarsysteme: zur Anbindung von Radar-Empfängermodulen und -Antennen verwendet, die sich an die Anforderungen der Hochleistungs- und Hochfrequenzsignalübertragung anpassen14.
Elektronische Kriegsgeräte: In militärischen Kommunikations- und Störsystemen bieten N-Steckverbinder zuverlässige Verbindungen, die schwingungsbeständig, wasserdicht und staubdicht sind14.
Avionikgeräte: in Luftfahrtkommunikations- und Navigationssystemen eingesetzt, die sich an extreme Temperaturen und mechanische Schockumgebungen anpassen14.
2Industrie und Forschung
Mikrowellen-Experimente und HF-F&E: Unterstützung der Hochfrequenzsignalprüfung und der Integration von Geräten in Laborumgebungen, wie z. B. Antennenkonstruktion und Materialanalyse14.
Hochleistungsdatenzentren: für Hochgeschwindigkeits-HF-Verbindungen zwischen Servern und Kommunikationsgeräten zur Sicherstellung der Signalintegrität4.
Produktkatalog:
| HF-Adapter |
| HF-Kabelbaugruppen |
| Hermetische Dichtungen von Glas zu Metall |
| Anschlüsse der Serie J30J |
| Mikrowellen-Rotationsverbindungen |
| Wellenführer zum Koaxialadapter |
| SMA/SSMA-HF-Anschluss |
| SMP/SSMP HF-Anschluss |
| MCX/MMCX HF-Anschluss |
| TNC-HF-Anschluss |
| HF-Anschluss des Typs N |
| BNC-HF-AnschlussMillimeterwellenanschlüsse ((2.4mm, 2.92mm) |
Verpackung und Lieferung:
* Standard-Exportkarton
* Gemäß den Anforderungen der Kunden
Anmerkung:
Wir haben über 10.000 Arten vonN-Typ Verbindungsstück, wenn der Steckverbinder, den Sie verwenden, nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren DetailsDas ist....
