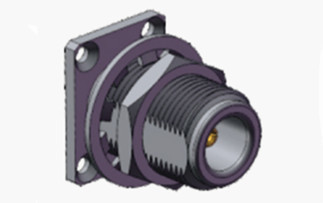

Vernickelte N-Schottweibliche Flansche RF-Koaxialverbindung
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktbezeichnung: | N-Art Rf Koaxial-Conector | Plattierung: | mit einer Breite von nicht mehr als 15 mm |
|---|---|---|---|
| Impedanz: | 50Ω | Frequenzbereich: | DC~11GHz |
| Modell: | N-KYFD1 | Geschlecht: | Weiblich |
Vernickelte N-Schottweibliche Flansche RF-Koaxialverbindung
N-Typ-Anschlüsse verwenden Schraubdraht-Anbindungsmechanismen, die eine außergewöhnliche Schwingungsbeständigkeit und eine optimierte elektrische Leistung bieten.Unsere modernen Modelle erweitern die Betriebsfähigkeit auf 18 GHz.Diese Steckverbinder sind mit verschiedenen Arten von HF-Kabeln kompatibel und sind integraler Bestandteil von Avionik, Luft- und Raumfahrtsystemen, Radarnetzen, Mikrowellenanwendungen,Infrastruktur für digitale Kommunikation, und Präzisionsmessgeräte.
Unser Ingenieursteam ist spezialisiert auf die Entwicklung von maßgeschneiderten N-Typ-Lösungen, die genau den Anforderungen entsprechen.mit einer Breite von mehr als 20 mm,, bieten wir vollständig maßgeschneiderte Adapter und Steckverbinder, um Ihre genauen Anwendungsbedürfnisse zu erfüllen.
Spezifikation
Anmerkung:Die spezifischen Daten des Modells beruhen auf den Daten des Produktspezifikationsblatts.
| Elektrische Eigenschaften | ||
| Impedanz | 50Ω | |
| Frequenzbereich | DC ~ 11 GHz ((Max.18 GHz) | |
| Nennspannung | 1000VRMS* (Max.Meereshöhe) | |
| Dielektrika Spannungswiderstand | 1500VRMS* (max. Meeresspiegel) | |
| Isolierwiderstand | ≥ 5000 MΩ | |
| Mittelwiderstand | Außenleiter | ≤ 0,5 mΩ |
| Zentralleiter | ≤ 1,5 mΩ | |
| VSWR | ≤ 13 | |
| Material- und mechanische Eigenschaften | ||
| Zentralleiter | Männlich | mit einer Dicke von mehr als 50 mm |
| Weiblich | Phosphor Bronze, vergoldet | |
| Widerstandsfähiger Kontakt | Phosphor Bronze | mit einer Breite von nicht mehr als 15 mm |
| Schale / Gehäuse | Messing Edelstahl | Vergoldete Passivierung |
| Kabelklemmen | mit einer Breite von nicht mehr als 20 mm | mit einer Breite von nicht mehr als 15 mm |
| Isolator | PTFE | |
| Verkleidung | Silikonkautschuk | |
| Haltbarkeit | 500 Zyklen | |

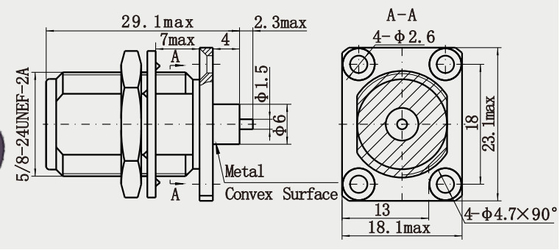

Detaillierte Zeichnung
Eigenschaften:
1- Gießkopplung: Zuverlässige Verbindung durch Drehspannung, gute mechanische Stabilität und Schwingungsbeständigkeit, geeignet für Schwingungsumgebungen (z. B. Luft- und Raumfahrt,Fahrzeuggeräte).
2. Mehrfachmontage: Unterstützt die Konfiguration von Geraden, rechten Winkeln, Flanschmontage oder Schottmontage, um unterschiedliche Raumanforderungen zu erfüllen.
Anwendungen:
1Rundfunk und Radio und Fernsehen
Fernsehsender: Wird verwendet, um den Sender mit der Antenne zu verbinden, um Hochfrequenz-HF-Signale (z. B. UHF/VHF-Bänder) zu übertragen, um eine stabile Signalabdeckung zu gewährleisten34.
Kabelfernsehnetze: In Kabelvertriebssystemen werden N-Typ-Anschlüsse verwendet, um Koaxialkabel mit Geräten zu verbinden, die die analoge/digitale Signalübertragung unterstützen3.
2- Prüf- und Messgeräte
Vektornetzanalysator/Spektrumanalysator: Als Standardoberfläche zur Verbindung des zu prüfenden Geräts mit dem Gerät zur Unterstützung der hochpräzisen Signalprüfung (z. B. Gleichstrom bis 18 GHz) verwendet14.
Signalgeneratoren/Oszilloskope: für die Eingabe/Ausgabe von HF-Signalen, um eine geringe Reflexion und einen geringen Verlust zu gewährleisten1
Produktkatalog:
| HF-Adapter |
| HF-Kabelbaugruppen |
| Hermetische Dichtungen von Glas zu Metall |
| Anschlüsse der Serie J30J |
| Mikrowellen-Rotationsverbindungen |
| Wellenführer zum Koaxialadapter |
| SMA/SSMA-HF-Anschluss |
| SMP/SSMP HF-Anschluss |
| MCX/MMCX HF-Anschluss |
| TNC-HF-Anschluss |
| HF-Anschluss des Typs N |
| BNC-HF-Anschluss Millimeterwellenanschlüsse ((2.4mm, 2.92mm) |
Verpackung und Lieferung:
* Standard-Exportkarton
* Gemäß den Anforderungen der Kunden
Anmerkung:
Wir haben über 10.000 Arten vonN-Typ Verbindungsstück, wenn der Steckverbinder, den Sie verwenden, nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren DetailsDas ist....
