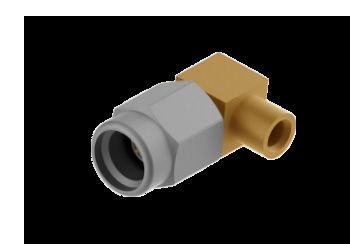

50Ω Right Angle SSMA Male Mini SMA Plug RF Coaxial .086 Cable Connector 18GHz
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktname: | Rechtswinkel SSMA männlicher Kabelanschluss | Modell: | SSMA-JWB2 |
|---|---|---|---|
| Frequenzbereich: | 0,3 MHz-18 GHz | Impedanz: | 50Ω |
| DWV: | 750V | Isolationswiderstand: | ≥5000 MΩ |
| Mitteldirigent: | Kupferlegierung, vergoldet | Außenleiter: | Edelstahl, Passivierung |
| Paarungskabel: | .086 Kabel | Isolatoren: | PTFE |
| Proben: | auf Lager | ||
| Hervorheben: | 50Ω right angle SSMA connector,SSMA male RF coaxial plug,18GHz SMA cable connector |
||
50Ω Rechtswinkel SSMA Männlich Mini SMA Stecker RF Koaxial.086 Kabelanschluss 18GHz
SSMA-Anschlüsse sind 50 Ohm-Präzisionsanschlüsse, die für die Modusfreiheit bis 40 GHz ausgelegt sind. Sie werden häufig für Anwendungen verwendet, bei denen eine reduzierte Größe und eine höhere Paketdichte erforderlich sind.Die Standard-SSMA-Schnittstelle verwendet einen PTFE-Dielektrick. Elite Electronic bietet SSMA-Anschlüsse für halbstarre, halbflexible und flexible Kabel mit geringem Verlust, Flanschmontage, Schraubmontage,PCB-Befestigung und Präzisionsadapter, die für die individuelle Anwendung angepasst werden können.
Der SSMA-RF-Koax-Anschluss ist eine miniaturisierte Version des SMA-Anschlusses, der um 30% kleiner ist und gleichzeitig hervorragende Leistungsmerkmale aufweist.mit einer Schnittstelle mit Gewinde (10-36UNF-2) und einer charakteristischen Impedanz von 50Ω, diese Steckverbinder unterstützen Frequenzen bis 30 GHz.
SSMA-Konstruktionsmerkmale
SSMA-Konstruktionsmerkmale
- Kompaktes Design - 30% kleiner als der Standard-SMA-Anschluss
- Betrieb im Breitfrequenzband bis 30 GHz
- Robuste Konstruktion für Zuverlässigkeit
- Erhältlich in mehreren Konfigurationen: Gerade, rechte Winkel, Schott und Flansch Montage Optionen
- Niedriger VSWR- und Einsetzverlust
Schnittstelle von SSMA-RF-Koaxialanschlüssen
Schnittstelle von SSMA-RF-Koaxialanschlüssen
Rechte Winkel SSMA Männlich RF Koaxial.086 Kabelanschluss Abmessung:
Modellnummer: SSMA-JWB2
Ähnliches Modell RA SSMA Männlich RF Koaxial.086 Kabelanschluss Größe:
Modellnummer: SSMA-JWB2A
Hinweis: Bitte überprüfen Sie unseren Katalog für ähnlichere Modelle entsprechend Ihrer Anwendung.
Anwendungen
Xi'an Elite Electronic ist auf systematische Verbindungslösungen für anspruchsvolle Branchen spezialisiert, darunter:
- Luft- und Raumfahrtsysteme
- Navigations- und Radargeräte
- Kommunikationssysteme
- Messgeräte
- Elektronik-Anwendungen
Verpackung und Versand
Jeder SSMA-Richtwinkel-RF-Koaxialanschluss ist sorgfältig verpackt, um den Schutz während des Transports zu gewährleisten:
Wir verwenden zuverlässige Kurierdienste für eine schnelle Lieferung und stellen den Kunden bei der Lieferung Nachweisinformationen zur Verfügung.
Weitere Informationen zu ähnlichen Produktmodellen finden Sie in unserem Katalog oder kontaktieren Sie unser Vertriebsteam unter:
Er wird von der Kommission eingeladen, eine Stellungnahme zu unterbreiten.
Er wird von der Kommission eingeladen, eine Stellungnahme zu unterbreiten.
