Produktdetails:
Zahlung und Versand AGB:
|
| Produktbezeichnung: | 3.5 mm HF-Koaxialanschluss | Füllung: | Vergoldet/Nickelplattiert |
|---|---|---|---|
| Impedanz: | 50Ω | Bescheinigung: | Einheitliche Kennzeichnung |
| Haltbarkeit: | 500 Zyklen | Anwendung: | Rf, DAS-/Basestationen |
| Hervorheben: | Minilärmverbindungsstück,Minirf-Verbindungsstück |
||

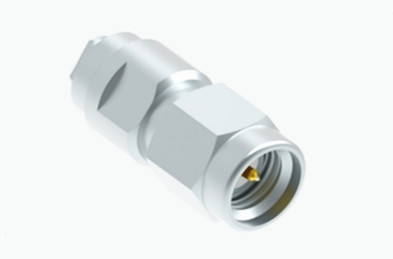

Edelstahl 3,5 mm Welle Männlicher HF-Anschluss für Kabel CXN3506/MF108A
Spezifikation
Anmerkung:Die spezifischen Daten des Modells basieren auf den Daten des Produktspezifikationsblatts.
|
Elektrische Eigenschaften
|
||||
|
Impedanz
|
50Ω
|
|||
|
Frequenzbereich
|
Gleichspannung ~ 33 GHz
|
|||
|
Nennspannung
|
335VRMS (höchster Meeresspiegel)
|
|||
|
Dielektrika Spannungswiderstand
|
1000VRMS (höchster Meeresspiegel)
|
|||
|
Widerstand gegen Isolierung
|
≥ 5000 MΩ
|
|||
|
|
Außenleiter
|
≤ 2mΩ
|
||
|
Zentralleiter
|
≤ 3mΩ
|
|||
|
VSMR
|
≤ 1,05+0,005f
|
|||

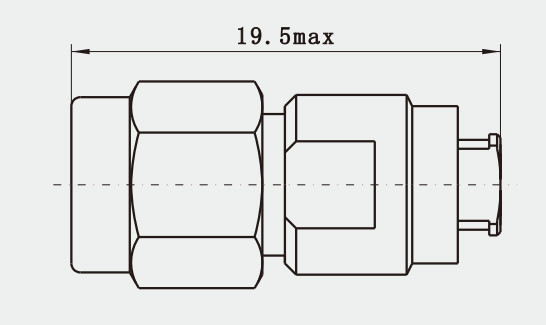

Detaillierte Zeichnung vonEdelstahl 3,5 mm Welle männlicher HF-Anschluss für Kabel CXN3506/MF108A:
Eigenschaften:
1. Dimensional Naming: Wie der Name schon sagt, hat der Außenleiter eines 3,5 mm-Anschlusses einen Innendurchmesser von 3,5 mm.
2. Betriebsfrequenz: Die Standard-Betriebsfrequenz beträgt 26,5 GHz, mit einer maximalen Frequenz von bis zu 34 GHz, und einige Varianten können bis zu DC-110 GHz erreichen.
3- Konstruktionsbau: Es verfügt über einen Gewinde-Kopplungsmechanismus und einen Luftdielektriker, der eine ähnliche innere Struktur mit anderen Verbindungen vergleichbarer Größe besitzt,die für Nicht-Fachleute nicht leicht zu unterscheiden sind.
4Haltbarkeit: Der NMD-Typ 3.5mm-Anschluss enthält einen verstärkten Prüfanschluss mit einem großen Gewindekörper, der eine stabilere Verbindung bietet und Schäden an der Koaxialoberfläche wirksam verhindert.
Anwendung:
Industriezweige: In vielen industriellen Anwendungen, insbesondere bei hohem Druck, hoher Temperatur oder stark korrosiver Umgebung, 3.5 mm Edelstahlanschlüsse werden aufgrund ihrer Korrosions- und Verschleißbeständigkeit weit verbreitetSie finden sich häufig in Erdöl- und Erdgasübertragungsnetzen sowie in der chemischen Industrie, wo sie Lecks verhindern und die Sicherheit und Stabilität des Übertragungsprozesses gewährleisten.
Verpackung und Lieferung
Unsere Firma
Xi'an Elite Electronic ist ein nationales Hightech-Unternehmen, das sich auf Forschung und Entwicklung, Herstellung und Verkauf vonHF-Anschluss und Adapter, Kabel- und Wellenleitadapter, Mikrowellen-Rotationsverbindungen und sonstige Verbindungsbauteileunter dem Qualitätsmanagementsystem ISO9001 seit 20 Jahren.
Elite Electronic hat sich der Modernisierung der nationalen Verteidigungsausrüstung verschrieben, indem sie zuverlässige, hochfrequente,mit einer Leistung von mehr als 50 W, Wellenführer und Mikrowellenkomponenten.
Xi'an Elite Electronic ist Komponentenlieferant für China Spacecraft und viele andere nationale Hightech-Projekte.
Die Produkte werden in den Bereichen Luftfahrt, Navigation, Elektronik, Kommunikation und anderen Bereichen weit verbreitet.Als Antwort auf den Aufruf der nationalen Strategie Ein Gürtel"One Road", wir starten unser Exportgeschäft in diesem Jahr.
