Produktdetails:
Zahlung und Versand AGB:
|
| Produktbezeichnung: | SMA RA Stecker | Füllung: | Messing und Edelstahl |
|---|---|---|---|
| Impedanz: | 50Ω | Bescheinigung: | Einheitliche Kennzeichnung |
| Haltbarkeit: | 500 Zyklen | Körper: | Richtiger Winkel |
| Typ: | Kabel Verbinder | Typ des Kabels: | 3#Halbsteif/Halbflexibel |
| Hervorheben: | Rf-Verbindungsstück des Lärms 7 16,koaxiales Verbindungsstück des Lärms |
||

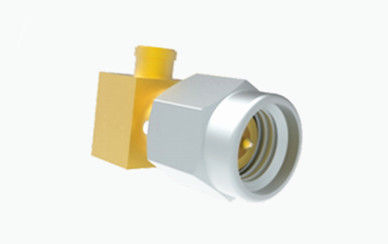

SMA-Männlich-Rechtswinkel-HF-Anschluss für 3#-Halbstarres/Halbflexibles Kabel
Der SMA-RF-Koaxialanschluss ist ein hochkompakter und hochfrequenter Anschluss, der sich an den MIL-C-39012-Standard hält.mit einer Breite von nicht mehr als 15 mm,, große Bandbreiten, hervorragende mechanische und elektrische Leistung und hohe Zuverlässigkeit.Aufgrund seiner weitreichenden Verwendung in Bereichen wie Mikrowellenkommunikation und MikrowellenmessgerätenWir haben eine Reihe von Hochleistungs-Anschlüssen entwickelt, die bei Frequenzen von bis zu 20 GHz arbeiten können.
Spezifikation:
Anmerkung:Die spezifischen Daten des Modells basieren auf den Daten des Produktspezifikationsblatts.
| Elektrische Eigenschaften | ||
| Impedanz | 50Ω | |
| Frequenzbereich | Gleichspannung ~ 18 GHz | |
| Nennspannung | 335VRMS* | |
| Dielektrika Spannungswiderstand | 1000VRMS* | |
| Widerstand gegen Isolierung | ≥ 5000 MΩ | |
| Mittelwiderstand | Zentralleiter | ≤ 3,0 mΩ |
| Außenleiter | ≤ 2,0 mΩ | |
| VSWR | ≤ 13 | |
| Material- und mechanische Eigenschaften: | |||
| Zentralleiter | Männlich/Stecker | mit einer Breite von nicht mehr als 20 mm | Gold überzogen |
| Weiblich/Steckdose | Beryllium, Bronze | Gold überzogen | |
| Widerstandsfähiger Kontakt | Beryllium, Bronze | mit einer Breite von nicht mehr als 15 mm | |
| Schale/Gehäuse | mit einer Breite von nicht mehr als 20 mm | Gold überzogen | |
| Schale/Gehäuse | Edelstahl | Passiviert | |
| Isolator | PTFE | ||
| Siegelring | Silikonkautschuk | ||
| Haltbarkeit | 500 Zyklen | ||
| Drehmoment | 00,79 bis 1,13 N.m. | ||
| *Weitere Materialien und Oberflächenbeschichtungen können individuell angepasst werden | |||

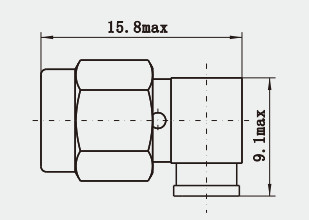

Detaillierte Zeichnung vonSMA-Männlich-Rechtswinkel-HF-Anschluss für 3#-Halbstarres/Halbflexibles Kabel
Eigenschaften des Produkts:
1Anschlussmechanismus: SMA-Anschlüsse verwenden üblicherweise einen Gewindeanschlussmechanismus.die eine sehr zuverlässige Verbindung bietet, aber auch bedeutet, dass sie keine Schnellanschluss-/Abschlussverbindungen sind.
2Anwendungen: In Mikrowellenkommunikation, Radarsystemen, Prüfgeräten, Satellitenkommunikation, Präzisionsmessgeräten und anderen Bereichen weit verbreitet.
3Materialien: üblicherweise aus Edelstahl oder anderen korrosionsbeständigen Metallen hergestellt, um Haltbarkeit und Langlebigkeit zu gewährleisten.
4. Geschlechtertypen: SMA-Konnektoren gibt es in männlichen (Empfänger) und weiblichen (Stecker) Typen, die gepaart werden müssen, um eine Verbindung herzustellen.
Anwendung:
1Experimentieren und Forschung: In der wissenschaftlichen Forschung und Prototypenentwicklung werden SMA-Anschlüsse häufig für den Aufbau von HF-Schaltungen und experimentellen Aufbauten bei Mikrowellenfrequenzen ausgewählt.
2. Drahtlose Kommunikation: In Mobilfunk-Basisstationen, drahtlosen Netzwerken und anderen drahtlosen Kommunikationssystemen werden SMA-Anschlüsse für verschiedene RF-Verbindungsbedürfnisse verwendet.
3- Präzisionsgeräte: Bei Anwendungen, die eine hohe Genauigkeit und Stabilität erfordern, wie z. B. bei bestimmten Messungen und Prüfverfahren,SMA-Anschlüsse sind die bevorzugte Wahl für die Verbindung von Koaxialkabeln.
4. Medizinische Diagnosegeräte: Einige medizinische Geräte, die Mikrowellenfrequenzen für Bildgebung oder Therapie verwenden, können auch SMA-Anschlüsse verwenden.
Anmerkung:
Wir haben über 10.000 Arten vonSMP-Anschluss, wenn der Steckverbinder, den Sie verwenden, nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren DetailsDas ist....
