Produktdetails:
Zahlung und Versand AGB:
|
| Produktbezeichnung: | SMA Rf Koaxial-Conector | Füllung: | Gold überzogen |
|---|---|---|---|
| Geschlecht: | Männlich | Impedanz: | 50Ω |
| Häufigkeit: | Gleichspannung ~ 18 GHz | Haltbarkeit: | 500 Zyklen |
| Anwendung: | Antenne für Mikrowellen RG405 | Material: | mit einer Breite von nicht mehr als 20 mm |
| Hervorheben: | sma Antennenverbindungsstück,sma koaxiales Verbindungsstück |
||
SMA-Serie ist eine Art von Mini-Hochfrequenz-RF-Koaxialanschluss, es ist entwickelt und nach MIL-C-39012 vonBei der Ermittlung der Tatsache, dass die Einfuhren aus der VR China in die VR China zurückgegangen sind, wurde die Kommission in Erwägung gezogen, dass die Einfuhren aus der VR China in die VR China zurückgegangen sind.Mit kleinem Volumen, guter Bandbreite, überlegenen elektrischen Eigenschaften.Es sind die am weitesten verbreiteten RF-Koaxialanschlüsse in verschiedenen Bereichen der Mikrowellenkommunikation und MikrowellenmessgeräteDer von unserer Firma entwickelte Hochleistungsanschluss kann bis zu 20 GHz erreichen.
Vorteile:
1Schnellanschluss, aufdrückbare oder Standardoberfläche, gerade, 90-Grad-Versionen, sowie Schott- oder 4-Loch-Panelkonfigurationen
2• Hochwertige und schnelle Kombinationen durch einfaches Verschrauben zweier Steckverbinder, ohne Lötung oder Krempung
3. SMA-Stromanschlüsse werden häufig für Mikrowellen, Antennen und Prüfgeräte usw. verwendet.
4. SMA-HF-Anschlüsse sind geradgetriebene koaxiale HF-Anschlüsse mit Miniaturgröße, Schwingungssicherheit und einem breiten Frequenzbereich von bis zu 18 GHz

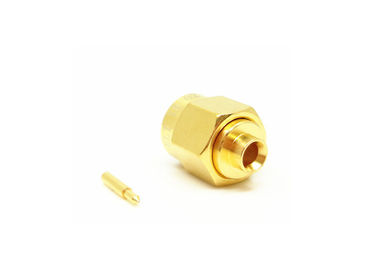

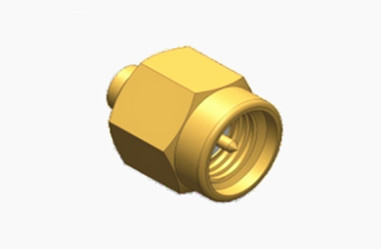

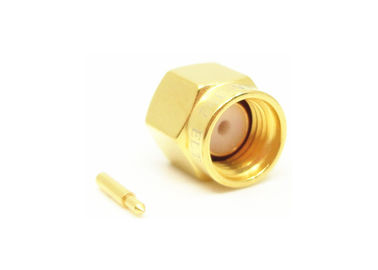

Weitere Bilder von
Vergoldete männliche Steckdose SMA-HF-Anschluss:
Spezifikation:
Anmerkung:Die spezifischen Daten des Modells basieren auf den Daten des Produktspezifikationsblatts.
| Elektrische Eigenschaften | ||
| Impedanz | 50Ω | |
| Frequenzbereich | Gleichspannung ~ 18 GHz | |
| Nennspannung | 335VRMS* | |
| Dielektrika Spannungswiderstand | 1000VRMS* | |
| Isolierwiderstand | ≥ 5000 MΩ | |
| Mittelwiderstand | Zentralleiter | ≤ 3,0 mΩ |
| Außenleiter | ≤ 2,0 mΩ | |
| VSWR | ≤ 13 | |
| Material- und mechanische Eigenschaften: | |||
| Zentralleiter | Männlich/Stecker | mit einer Breite von nicht mehr als 20 mm | Gold überzogen |
| Weiblich/Steckdose | Beryllium, Bronze | Gold überzogen | |
| Widerstandsfähiger Kontakt | Beryllium, Bronze | mit einer Breite von nicht mehr als 15 mm | |
| Schale/Gehäuse | mit einer Breite von nicht mehr als 20 mm | Gold überzogen | |
| Schale/Gehäuse | Edelstahl | Passiviert | |
| Isolator | PTFE | ||
| Siegelring | Silikonkautschuk | ||
| Haltbarkeit | 500 Zyklen | ||
| Drehmoment | 00,79 bis 1,13 N.m. | ||
| *Weitere Materialien und Oberflächenbeschichtungen können individuell angepasst werden | |||
Produktkatalog:
| HF-Kabelbaugruppen |
| Wellenführer zum Koaxialadapter |
| Hermetische Dichtungen von Glas zu Metall |
| Anschlüsse der Serie J30J |
| Mikrowellen-Rotationsverbindungen |
| HF-Adapter |
| SMA/SSMA-HF-Anschluss |
| SMP/SSMP HF-Anschluss |
| TNC-HF-Anschluss |
| HF-Anschluss des Typs N |
| MCX/MMCX HF-Anschluss |
| BNC-HF-Anschluss |
| Millimeterwellenanschlüsse ((2.4mm, 2.92mm) |
Anwendung:
1Prüf- und Messgeräte:
In elektronischen Prüf- und Messgeräten werden SMA-Anschlüsse zum Anschließen von Signalgeneratoren, Spektrumanalysatoren und anderen Messgeräten verwendet.Durch ihre hohe Präzision und ihre geringen Verlusteigenschaften eignen sie sich ideal für Prüfgeräte.
2Industrieautomation:
In industriellen Automationssteuerungssystemen werden SMA-Anschlüsse verwendet, um eine Vielzahl von Sensoren und Steuerungen zu verbinden, um eine genaue und Echtzeit-Datenübertragung zu gewährleisten.
3Wissenschaftliche Forschung:
In der wissenschaftlichen Forschung, insbesondere in physikalischen Experimenten und astronomischen Beobachtungsgeräten,SMA-Anschlüsse werden verwendet, um Hochfrequenzsignalquellen und Empfangsgeräte zu verbinden, um eine hochgetreue Signalübertragung zu gewährleisten.
Anmerkung:
Wir haben über 10.000 Arten vonAnschluss, wenn der von Ihnen verwendete Steckverbinder nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren Angaben.
