Produktdetails:
Zahlung und Versand AGB:
|
| Heraus Shell: | Aluminium-Legierung | Kontaktstift: | 31 |
|---|---|---|---|
| Material: | Metal | Rastermaß: | 1.27mm |
| Abschnittbereich: | 0.1-0.15mm ² | Standard: | MIL-DTL-83513 |
| Kontaktart: | Mikrotorsionsstift, Vergolden | Produktname: | J30J, Mirco-D, D-Vor, MDM |
| Typ: | Rechtwinklig | Ceritification: | ROHS ISO-9001-2015 |
| Hervorheben: | rechteckiges j30j-Verbindungsstück,Mikrod-Verbindungsstück |
||

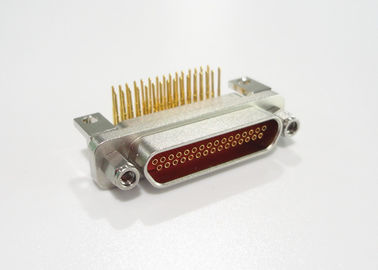

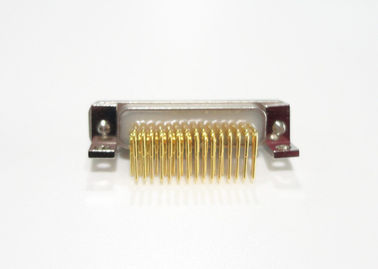

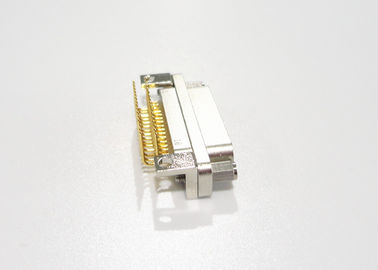

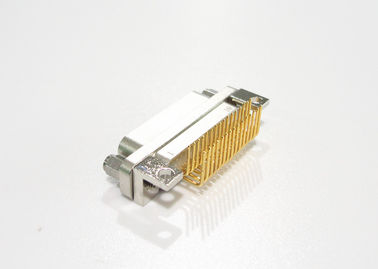

Rechtwinkliges mikro--d rechteckiges J30J 31 Verbindungsstück Pin MDM für PWB
Das mikro--d rechteckige J30J-Produkt ist mit den amerikanischen MDM-Reihenprodukten gleichwertig, wird das Außengehäuse von der Aluminiumlegierung gemacht und der Kontaktraum ist 1.27mm, dieses J30J-Verbindungsstück ist zutreffen auf den Drahtkern-Abschnittbereich von quadrierten 0.1-0.15mm. Diese Produktleistung stimmen mit GJB2446A (allgemeine Spezifikation für mikro-Miniaturpolarisierte rechteckige elektrische Verbindungsstücke des Oberteils), es ist gleichwertiges MIL-DTL-83513 überein, wird sie zum Common (Oberteil) geteilt und verbessert (Oberteil). Mit den Eigenschaften von kleinem installieren Sie Raum, den Leichtgewichtler, zuverlässig schließen Sie, ausgezeichnetes elektromagnetisches Geröll, guter Erdbebenwiderstand und so weiter an, ist es in kleiner Raum erforderlicher elektronischer Ausrüstung und in Apparat weit verbreitet.
Die allgemeinen Verbindungsstücke schließen 6 Subfamilies ein: Crimpkontaktverbindungsstücke, Lötmittelkontaktverbindungsstücke, Inline-Kontakt für PWB N, Inline-Kontakt für PWB N-J, rechtwinkliger Kontakt für PWB W, rechtwinkliger Kontakt für PWB W-J.
| Kontaktanordnungen (Gesichts-Ansicht von Pin-Einsatz) |
| Gegenwärtige Bewertung | 3A |
| Nennspannung | 300V |
| Isolationswiderstand | ≥ 5000 MΩ |
| Haltbarkeit | 500 Zyklen |
| Dielektrische Widerstands-Spannung | 800 |
| Klimatemperatur | -55℃ | + 125℃ |
| Relative Luftfeuchtigkeit | bis 95% an +40℃ |
| Erschütterung | ² 10Hz~ 2000Hz 196m/S |
| Gesamtbeschleunigung Effektivwert | 23.1G |
| Auswirkung | ² 735m/S |
| Äußeres Maß-Zeichnung |
| Modell nein. | A | B |
| J30J-9ZKW-J | 19,6 | 14,35 |
| J30J-15ZKW-J | 23,5 | 18,2 |
| J30J-21ZKW-J | 27,4 | 22 |
| J30J-35ZKW-J | 29,8 | 24,5 |
| J30J-31ZKW-J | 33,6 | 28,3 |
| J30J-37ZKW-J | 37,4 | 32,2 |
* die Beendigungsart ist rechtwinkliger Kontakt für PWB, und der Reseau ist 1.27×2.54 (Reihe ×line)
- Forschungszentren
- Militär
- GPS
- UAV
- Kommunikationen
- Satcom
- NavigationsanlagenAnsprechpartner: Elite
