| Produktbezeichnung: | SSMA-Mannanschluss | Material: | mit einer Breite von nicht mehr als 20 mm |
|---|---|---|---|
| Typ: | Richtiger Winkel | Geschlecht: | Männlich |
| Palting: | Gold überzogen | Impedanz: | 50 Ohm |
| Haltbarkeit (Paarungen): | 500 Zyklen | Gewicht: | Ungefähr 80 bis 150 g |
| Markieren: | koaxiales Verbindungsstück des Lärms,Koaxialkabel-Verbindungsstücke |
||

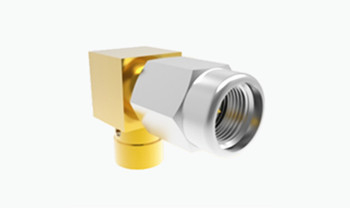

SSMA Männlicher RF-Koaxanschluss für den rechten Winkel für CXN3507/MF363A
Der SSMA-Serie-RF-Koaxialanschluss ist eine kompaktere Version des SMA-Anschlusses. Er zeichnet sich durch seine geringe Größe, einen breiten Frequenzbereich und hohe Zuverlässigkeit aus.Diese Verbindung wird in Bereichen wie der Luftfahrt weit verbreitet., Luftfahrt und Mikrowellenkommunikation.

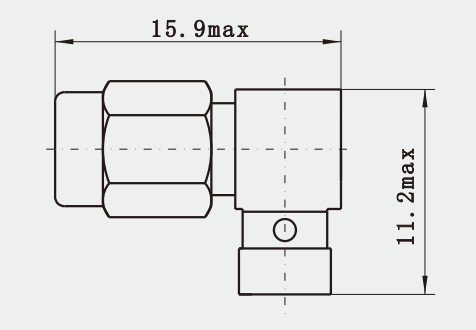

Zeichnung des ProduktsSSMA Männlicher RF-Koaxanschluss für den rechten Winkel für CXN3507/MF363A:
Elektrische Eigenschaften
Anmerkung:Die spezifischen Daten des Modells basieren auf den Daten des Produktspezifikationsblatts.
| Elektronische und materielle Eigenschaften | ||
| Impedanz | 50Ω | |
| Frequenzbereich | Gleichspannung ~ 18 GHz | |
| Nennspannung | 250 VRMS (höchster Meeresspiegel) | |
| Dielektrika Spannungswiderstand | 750 VRMS (höchster Meeresspiegel) | |
| VSWR | ≤ 13 | |
| Widerstand gegen Isolierung | ≥ 5000 MΩ | |
| Zentralleiter | Männlich | Sn-P Bronze Gold überzogen |
| Weiblich | Berylliumkupfer, mit Goldbeschichtung | |
| Schalen und andere Teile aus Metall | Messing Beryllium Kupfer Goldplattiert | |
| Passivierter Edelstahl | ||
| Isolator | PTFE | |
| Siegelring | Silikonkautschuk | |
| Kopplungsmoment | 00,5-0,7 N.m. | |
Eigenschaften des Produkts:
1. Miniaturisierte Größe: SSMA-Anschlüsse sind kompakter als die Standard-SMA-Anschlüsse, was sie für Anwendungen geeignet macht, bei denen der Platz knapp ist.
2Breiter Frequenzbereich: SSMA-Anschlüsse können einen breiten Frequenzbereich verarbeiten und in der Regel Signale bis zu 18 GHz oder sogar höher unterstützen.
3Hohe Zuverlässigkeit: Diese Steckverbinder sind so konzipiert, dass sie in anspruchsvollen Umgebungen wie Luft- und Raumfahrtanwendungen eine gleichbleibende und zuverlässige Leistung bieten.
Anwendung:
1. Drahtlose Kommunikation: Bei drahtlosen Infrastrukturgeräten wie Basisstationen und drahtlosen Zugangspunkten werden SSMA-Anschlüsse verwendet, um Antennen mit Transceivern zu verbinden.
2. Satellitenkommunikation: Sie werden in Bodenstationen für Satelliten-Uplink und Downlink eingesetzt und verbinden Satellitenkommunikationsgeräte mit Antennensystemen.
3. Prüfgeräte: Bei der RF- (Radiofrequenz) und Mikrowellen-Prüfgeräten werden SSMA-Anschlüsse zur Übertragung von Hochfrequenzsignalen verwendet, um die Messgenauigkeit und Wiederholbarkeit zu gewährleisten.
Produktkatalog:
| HF-Adapter |
| SMA-HF-Anschluss |
| SSMP-HF-Anschluss |
| TNC-HF-Anschluss |
| HF-Anschluss des Typs N |
| Millimeterwellenanschlüsse ((2.4mm, 2.92mm) |
| HF-Kabelbaugruppen |
| Wellenführer zum Koaxialadapter |
| Hermetische Dichtungen von Glas zu Metall |
| Anschlüsse der Serie J30J |
| Mikrowellen-Rotationsverbindungen |
Anmerkung:
Wir können mehr als 1000 Arten von RF liefern Verbindungen, wenn es nicht mit Ihrer Anfrage übereinstimmt, bitte kontaktieren Sie uns.
