Produktdetails:
Zahlung und Versand AGB:
|
| Produktbezeichnung: | TNC Conector | Füllung: | mit einer Breite von nicht mehr als 15 mm |
|---|---|---|---|
| Impedanz: | 50Ω | Haltbarkeit: | 500 Zyklen |
| Kontaktmaterial: | Messing, BECU | Material: | mit einer Breite von nicht mehr als 20 mm |
| Typ: | Gerade. | ||
| Hervorheben: | tnc Schottdurchführung,tnc Steckfassungsverbindungsstück |
||

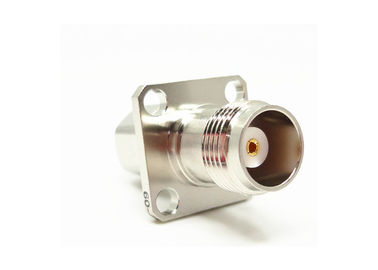

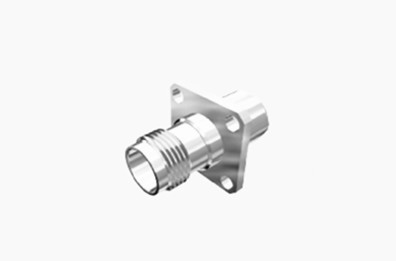

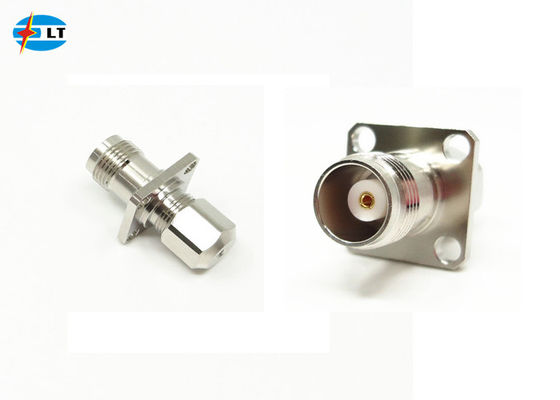

TNC Geradeweibchen 4-Loch-Flanzen-RF-Koaxialanschluss für Kabel SFF-50-1.5-1/SYV-50-2-1
Die TNC-Serienprodukte sind als Gewindeversion des BNC-Anschlusses konzipiert. Die TNC-HF-Anschlüsse verfügen über Schraubfäden zur Paarung.mit einem Durchmesser von mehr als 50 mm,, die von DC-11ghZ aus funktionieren, gibt es zwei Arten von TNC-Anschlüssen: Standard- und Umkehrpolarität. Diese kostengünstigen Anschlüsse verwenden typischerweise Druckguss- und Formkomponenten.Während die Leistung nicht den Produkten der industriellen oder militärischen Qualität entsprichtDiese Steckverbinder eignen sich hervorragend für eine Vielzahl von kommerziellen Anwendungen.Kommunikation und allgemeine Industriemärkte. Umgekehrte Polarität und 75 Ohm TNC sind ebenfalls verfügbar.
Spezifikation
Anmerkung:Die spezifischen Daten des Modells basieren auf den Daten des Produktspezifikationsblatts.
|
Elektrische Eigenschaften
|
||||
|
Impedanz
|
50Ω
|
|||
|
Frequenzbereich
|
DC ~ 4 GHz
|
|||
|
Nennspannung
|
2500VRMS (höchster Meeresspiegel)
|
|||
|
Dielektrika Spannungswiderstand
|
750VRMS (höchster Meeresspiegel)
|
|||
|
Isolierwiderstand
|
≥ 2000MΩ
|
|||
|
Kontaktwiderstand
|
Außenleiter
|
≤ 6mΩ
|
||
|
Zentralleiter
|
≤ 1,5 mΩ
|
|||
|
VSMR
|
≤ 13
|
|||
Mechanische Spezifikation
Umweltspezifikation:
| Betriebstemperatur | -30 bis +70°C |
Detaillierte Zeichnung
Eigenschaften:
1, Obwohl die Leistung nicht den Produkten der industriellen oder militärischen Qualität entspricht, sind diese HF-Kremskonnektoren ideal für den Einsatz in einer Vielzahl von kommerziellen Anwendungen
2, TNC-Serie RF-elektronische Steckverbinder ist als Gewindeversion des BNC-Steckverbinder konzipiert.
3TNC-RF-Anschlüsse sind Miniatur-Wasserdichte Einheiten mit einer konstanten Impedanz von 50 Ohm, die von DC-11 GHz arbeiten.
4, Es gibt zwei Arten von TNC-Anschlüssen: Standard- und Umkehrpolarität
5Diese kostengünstigen RF-Anschlüsse von Herstellern aus China verwenden typischerweise Druckguss- und Formkomponenten.
6Die Produkte der TNC-Serie sind eine Art Whirl-Verbindung, sie hat eine häufige Arbeitsbreite und eine zuverlässige Verbindung.
Anwendung:
1Wireless Kommunikation:
TNC-Anschlüsse werden in drahtlosen Kommunikationssystemen wie Basisstationen, Antennenanlagen und Funkgeräten weit verbreitet.Seine hervorragende elektrische Leistung sorgt für eine stabile und effiziente Signalübertragung.
2Prüf- und Messgeräte:
In elektronischen Prüf- und Messgeräten werden TNC-Anschlüsse zum Anschließen von Signalgeneratoren, Spektrumanalysatoren und anderen Messgeräten verwendet.Durch ihre hohe Präzision und ihre geringen Verlusteigenschaften eignen sie sich ideal für Prüfgeräte.
3Industrieautomation:
In industriellen Automatisierungskontrollsystemen werden TNC-Anschlüsse verwendet, um eine Vielzahl von Sensoren und Steuerungen zu verbinden, um eine genaue und Echtzeit-Datenübertragung zu gewährleisten.
4Wissenschaftliche Forschung:
In der wissenschaftlichen Forschung, insbesondere in physikalischen Experimenten und astronomischen Beobachtungsgeräten,TNC-Anschlüsse werden verwendet, um Hochfrequenzsignalquellen und Empfangsgeräte zu verbinden, um eine Hochfidelitätssignalübertragung zu gewährleisten.
Anmerkung:
Wir haben mehr als 10.000 Arten von Verbindungsprodukten (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP etc.), wenn der Steckverbinder, den Sie verwenden, nicht gefunden wird,Bitte kontaktieren Sie uns mit Ihren Angaben..
