Quetschverbinden Sie elektrischen Messingkoaxialstecker, n-Art Koaxialitäts-Verbindungsstück ≤1.3 VSWR
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktname: | N-Art Rf Koaxial-Conector | Überzug: | Vergoldet/Nickelplattiert |
|---|---|---|---|
| Impedanz: | 50Ω | Haltbarkeit: | 500 Zyklen |
| Modell: | N-J3Y | VSWR: | ≤1,3 |
| Hervorheben: | N-Typ-Koaxialanschluss mit niedrigem VSWR,Brass-elektrischer Koaxialanschluss,RF-Koaxialadapteranschluss mit Garantie |
||

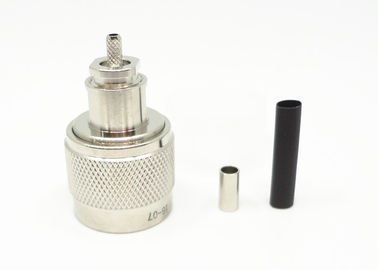

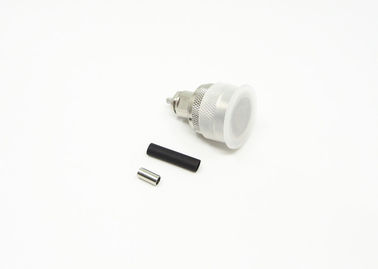

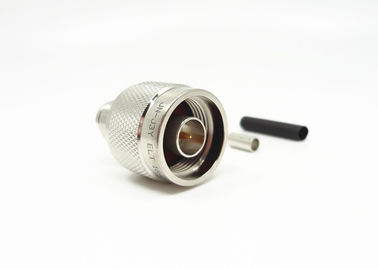

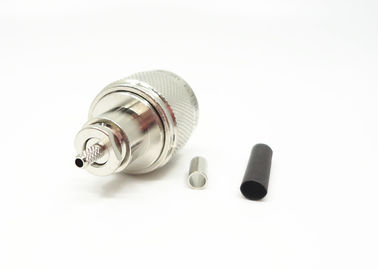

Männlicher 50-Ohm-N-Typ-HF-Stecker, elektrischer Koaxialstecker aus Crimp-Messing
N-Typ-Steckverbinder sind Koaxialsteckverbinder mit Gewindekupplung, guter Vibrationsdämpfung und guten elektrischen Eigenschaften sowie einem typischen Frequenzbereich von bis zu 11 GHz. Unser Frequenzbereich kann bis zu 18 GHz betragen. Sie sind auf verschiedene Arten von HF-Kabeln anwendbar und werden häufig in der Luft- und Raumfahrt, bei Radar-, Mikrowellen- und digitalen Kommunikationsgeräten, Prüf- und Messgeräten usw. eingesetzt.
Wir können verschiedene Typ-N-Stecker und -Adapter an die unterschiedlichen Anforderungen der Kunden anpassen. Egal, was Sie gerade oder rechtwinklig, Flanschmontage oder Schottmontage benötigen.
Spezifikation
| Elektrische Eigenschaften | ||
| Impedanz | 50Ω | |
| Frequenzbereich | DC ~ 11 GHz (max. 18 GHz) | |
| Nennspannung | 1000 VRMS* (Max. Meeresspiegel) | |
| Dielektrika Spannungswiderstand | 1500 VRMS* (Max. Meeresspiegel) | |
| Isolationswiderstand | ≥5000 MΩ | |
| Zentraler Widerstand | Außenleiter | ≤0,5 mΩ |
| Mittelleiter | ≤1,5 mΩ | |
| VSWR | ≤1,3 | |
| Material- und mechanische Eigenschaften | ||
| Mittelleiter | Männlich | Messing, vergoldet |
| Weiblich | Phosphorbronze, vergoldet | |
| Belastbarer Kontakt | Phosphorbronze | Vernickelt, passiviert |
| Gehäuse / Gehäuse | Messing Edelstahl | Vergoldete Passivierung |
| Kabelklemme | Messing | Vernickelt |
| Isolator | PTFE | |
| Dichtung | Silikonkautschuk | |
| Haltbarkeit | 500 Zyklen | |
Detaillierte Zeichnung
Merkmale:
| Vergoldet |
| Subminiatur |
| Gleichstrom bis 40 GHz |
| Kompakte Größe |
| Steck- oder Schnappkupplung |
| Vollständige Rastung, begrenzte Rastung und glatte Bohrung |
| Steckverbinder für Leiterplatten- und Kabelmontage |
| Auswahl zwischen männlich und weiblich, gerade und rechtwinklig |
| Kabelmontageversionen für flexible und halbstarre Kabelmaterialien |
| Normaler Typ und hermetisch, wahlweise mit Flanschmontage oder Einschraubmontage |
Anwendungen:
* Computer/LANs
* Mobile Kommunikation
* Automobil
* Jump-Line-Join
* Grundausstattung
* Radio, TV-Antennenanlage
* Mobile Kommunikation
* Instrumentierung
* Basisstation
* Außenanlagen
* Radar, Mikrowelle
* Telekommunikation
Produktkatalog:
| HF-Adapter |
| HF-Kabelkonfektionen |
| Hermetische Glas-Metall-Dichtungen |
| Steckverbinder der J30J-Serie |
| Mikrowellen-Drehgelenke |
| Hohlleiter-zu-Koaxial-Adapter |
| SMA/SSMA-HF-Anschluss |
| SMP/SSMP-HF-Anschluss |
| MCX/MMCX-HF-Anschluss |
| TNC-HF-Anschluss |
| HF-Stecker vom Typ N |
| BNC-HF-SteckerMillimeterwellen-Stecker (2,4 mm, 2,92 mm) |
Verpackung & Lieferung:
* Standard-Exportkarton
* Nach Kundenwunsch
NOTIZ:
Wir haben über 10.000 Arten vonN-Typ SteckerWenn der von Ihnen verwendete Stecker nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren Datenls.
