Produktdetails:
Zahlung und Versand AGB:
|

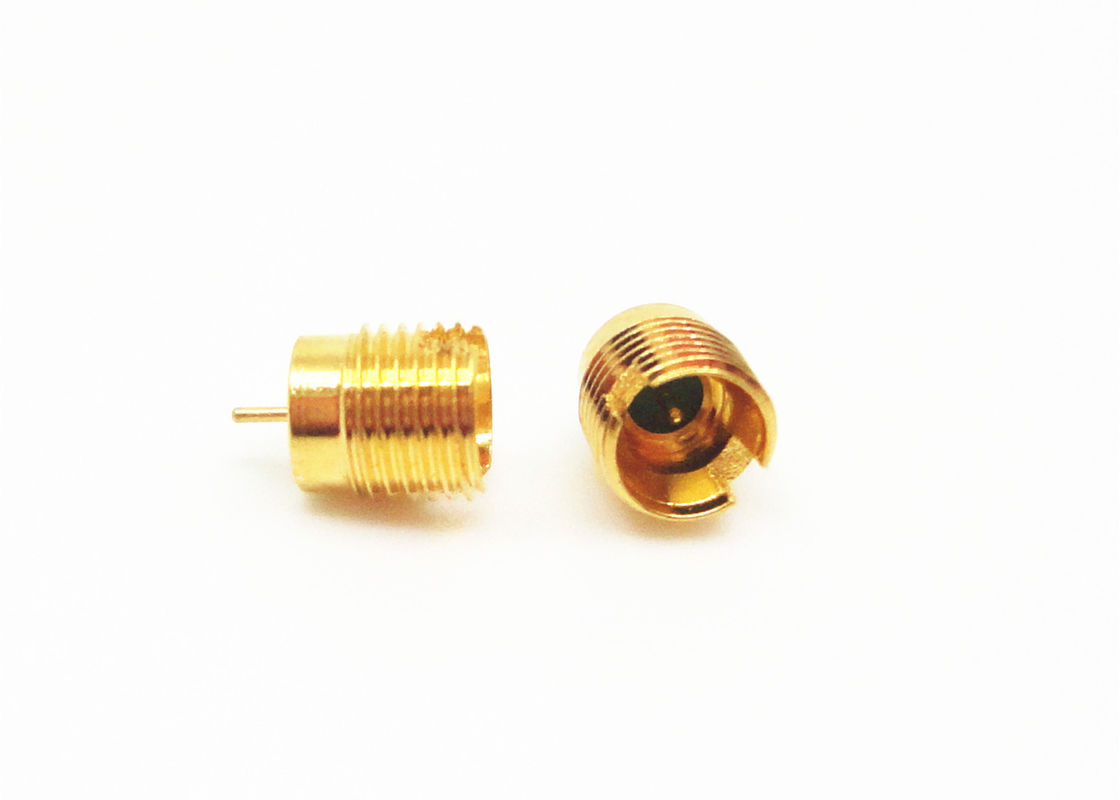

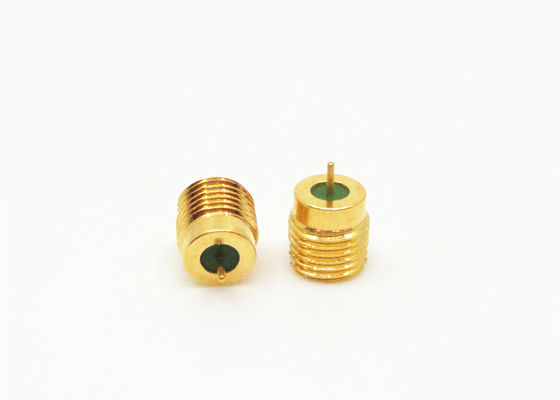

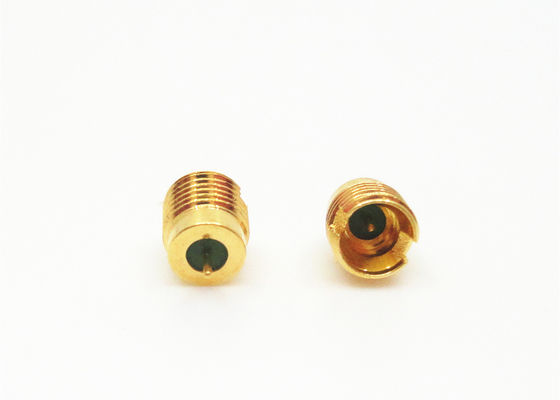

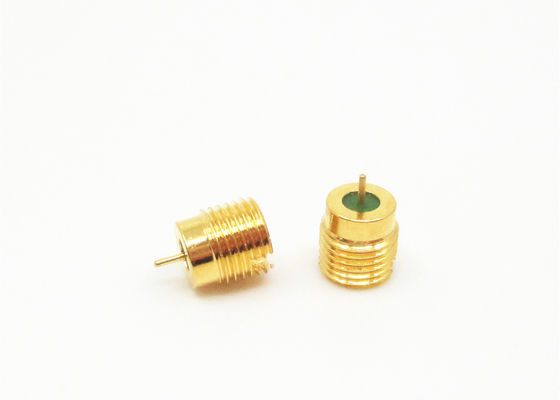

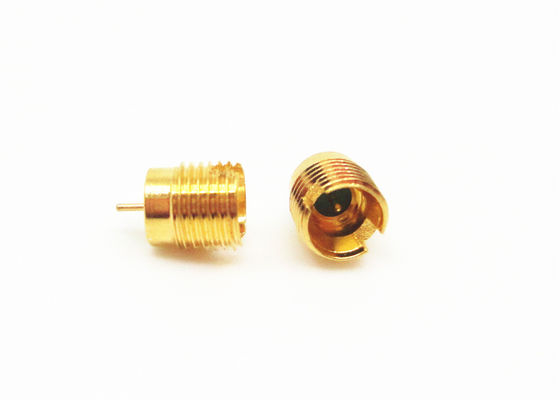

| Produkt Mame: | Luftdicht verschlossenes männliches Verbindungsstück SSMP | Geschlecht: | Mann |
|---|---|---|---|
| boday Material: | Kovar 4J29 | Überziehen: | Gold überzogen |
| Widerstand: | 50Ω | Frequenzbereich: | DC~40GHz |
| Anderer Name: | SMPM-Verbindungsstück, Mini-SMP-Verbindungsstück | Hermecity: | <1> |
| Markieren: | smpm Koaxialstecker,kleine koaxiale Verbindungsstücke |
||
Mini-SMP-Verbindungsstück wird auch SMPM, SSMP-Verbindungsstück genannt. Es ist eine Miniatur Stoß-auf Koaxialstecker Rfs, die die Charaktere des Bändchens (verglichen mit SMP) haben, Leichtgewichtler, breites Arbeitsbreitband, treffen etc. für die Paarverwendung des Brettes auf Leiterplatten-Verbinder, für die Situation der modularen intensiven Montage zu, und der Stecker hat die Form mit zwei Schnittstellen mit voller Raste und macht Bohrung glatt.
Eigenschaften:
1. Diese Art männliches Verbindungsstück SMPM kann angeboten wie Vollraste oder macht Bohrungsentwürfe für Ihre Präferenz von Trennungskräften glatt.
2. Die Größe von SMPM ist 35%, das als der SMP-Entwurf kleiner ist.
3. Sie ist in den Übertragungssystemen weit verbreitet
4. SMPM (SSMP) ist, Stoß-auf Artmikroschnittstellenverbindungsstück ein unter-Miniatur.
5. Diese Art Rf-Verbindungsstück mit breitem Frequenzbereich bis zu 50 Gigahertz
6. Verkabeln Sie Bergversionen für flexible und biegbare Kabel Materialien
Anwendung:
* Aerospace
* Brett-zu-Brettverbindung
* Breitband
* Antennen
* Militär
* Instrumentierung
| Elektrische Eigenschaften | |||||
| Widerstand | 50Ω | ||||
| Frequenzbereich | DC~50GHz | ||||
| Nennspannung | 170VRMS* | ||||
| Dielektrikumc$spannung-widerstand | 500VRMS* | ||||
| Isolationswiderstand | ≥2000MΩ | ||||
| Mittelwiderstand | Äußerer Leiter | ≤5mΩ | |||
| Mittelleiter | ≤30mΩ | ||||
| DC~18GHz | 18~26.5GHz | 26.5~40GHz | 40~50GHz | ||
| VSWR | ≤1.25 | ≤1.3 | ≤1.4 | ≤1.5 | |
Materielle u. mechanische Eigenschaften:
Mittelleiter:
Mann: Sn--pbronze/Kovar, Gold überzogen
Frau: Berylliumbronze, Gold überzogen
Elastischer Kontakt: Berylliumbronze Gold überzogen
Körper und andere Metallteile: Messing/Kovar mit dem Gold überzogen
Isolatoren: Glas sintering/PTFE/PEI
Produkt-Zeichnung:
In Verbindung stehendes männliches Verbindungsstück SMPs
1.
| Modell nein. | Beschreibung | Anmerkung |
| SSMP (M) - JHD12-JH | Mini-SMP männliches volles begrenztes luftdicht verschlossenes Verbindungsstück SMPM mit masseleitender Oberfläche | Schnittstelle deepth 1.2mm |
2.
| Modell nein. | Beschreibung | Anmerkung |
| SSMP (M) - JHD1 | Mini-SMP männliches volles begrenztes luftdicht verschlossenes Verbindungsstück SMPM mit masseleitender Oberfläche | Schnittstelle deepth 1.3mm |
| SSMP (M) - JHD1-S | SMPM männliches Mini-SMP machen luftdicht verschlossenes Verbindungsstück der Bohrung glatt |
3.
| Modell nein. | Beschreibung | Anmerkung |
| SSMP (M) - JHD42-S | SMPM männliches Mini-SMP machen luftdicht verschlossenes Verbindungsstück der Bohrung glatt | Schnittstelle deepth 1.4mm |
4.
| Modell nein. | L | Beschreibung | Anmerkung |
| SSMP (M) - JHD13 | 2,3 | Mini-SMP männliches volles begrenztes luftdicht verschlossenes Verbindungsstück SMPM | Schnittstelle deepth 1.7mm |
| SSMP (M) - JHD15 | 1,85 | Mini-SMP männliches volles begrenztes luftdicht verschlossenes Verbindungsstück SMPM | |
| SSMP (M) - JHD24-S | 0,9 | Männliche SSMP machen luftdicht verschlossenes Verbindungsstück der Bohrung glatt | |
| SSMP (M) - JHD32 | 6 | Mini-SMP männliches volles begrenztes luftdicht verschlossenes Verbindungsstück SMPM | |
| SSMP (M) - JHD43 | 1,7 | Mini-SMP männliches volles begrenztes luftdicht verschlossenes Verbindungsstück SMPM | |
| SSMP (M) - JHD88-JH | 1 | Mini-SMP männliches volles begrenztes luftdicht verschlossenes Verbindungsstück SMPM mit masseleitender Oberfläche |
5.
| Modell nein. | Beschreibung | Anmerkung |
| SSMP (M) - JHD36 | Mini-SMP männliches volles begrenztes luftdicht verschlossenes Verbindungsstück SMPM | Schnittstelle deepth 2.11mm |
Zertifikat:
ANMERKUNG:
Wir haben über 10.000 Arten Verbindungsprodukte ((BNC-, TNC-, MCX, MMCX, SMA-, SSMA-, SMB-, SSMB-, BMA-, SBMA-, SMC-, Sc-, SMP-, SSMP-ect.),), wenn das Verbindungsstück, das Sie benutzen, nicht gefunden, mit uns bitte mit Ihren Details in Verbindung tritt wird.
