50 Ohm Einzelstift-Steckverbinder Glas-Metall-Dichtung Durchführungsleiste Leichtkleinformat JM2014
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktname: | Glas -zu Metall -Hermetikdichtungen | Überzug: | Vergoldet |
|---|---|---|---|
| Impedanz: | Andere | Zertifikat: | Einheitliche Kennzeichnung |
| Stift: | einzel | Material: | Kovar 4J29 |
| Glas: | 7052.7070, DM308 | Herme: | <1,01325 x 10E-08 Std.cc/s |
| Hervorheben: | 50 Ohm Einzelstift-Steckverbinder,Glas-Metall-Dichtungs-Feedthrough,leichtkleinformat Steckverbinder |
||

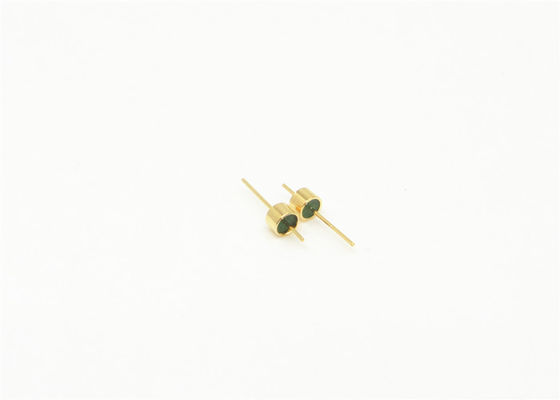

50 Ohm Glas-zu-Metall-Dichtungen Hermetisch versiegelte Steckverbinder HF-Durchführungen
Hermetische Glas-zu-Metall-Dichtungen HF/DC-Durchführungen /Mehrfachsteckverbinder /Steckverbinder wird auch genannt Glasisolator. Sie werden hauptsächlich verwendet, um Mikrowellensignale, Leistungssignale und Steuersignale zwischen Modulen und Modulen, Modulen und Komponenten mit Gasversiegelungsanforderungen zu übertragen. Sie sind eine der kritischsten Komponenten in Versiegelungskomponenten.
Das Glas mit niedriger dielektrischer Konstante und geringem dielektrischem Verlust wird als Isolier- und Stützmaterial verwendet. Das Gehäuse und der Leiter bestehen aus Kovar-Legierung, die bei hoher Temperatur gesintert wird, und die Oberfläche ist goldplattiert. Der Mittelkernleiter hat eine Vielzahl von Anschlussstilen wie Golddrahtbonden, Löten und Koppeln usw. Glasisolatoren sind klein, leicht, hermetisch, hochzuverlässig und haben in den letzten Jahren in der Elektronikfertigungsindustrie weit verbreitet.
Spezifikation:
| Produktname | Hermetische Glas-zu-Metall-Dichtungen |
| Impedanz | 50 Ohm HF |
| Typ | 1 Pin |
| Reihen | 1 Reihe |
| Farbe | Goldplattiert |
| Gehäuse- und Pinmaterial | Kovar 4J29 |
|
Glasmaterial
Glasfarbe
|
7052 oder 7070 Typ oder DM308
Grün oder Weiß
|
| Frequenzbereich | DC~50 GHz |
| VSWR | ≤1.2 |
| Spannungsfestigkeit | ≥300V |
|
Hermetizität Leckrate |
< 1.01325 X 10-3 Pa*cm3/s |
| Isolationswiderstand | ≥2000MΩ für Einzelpin, ≥1000MΩ für Mehrfachpin, |
| Betriebstemperatur | -65℃~+260℃ |
Merkmale:
-Kleine Größe
-Leichtgewicht
-Hermetisch
-Stabile Qualität und hohe Zuverlässigkeit
-Innenleiter: Golddrahtbonden, Löten und Koppeln als Wahl
Anwendung:
Breites Anwendungsspektrum von Elektronikgehäusen, Satelliten, Radar und anderen in der Avionik, Luft- und Raumfahrt und Automobilindustrie. Es kann mit SMA, Millimeterwellenprodukten verwendet werden.
Vorteile:
-1.27um Goldplattierung
-Strenge Toleranzkontrolle
-Standard- und kundenspezifisches Design zur Auswahl.
-Hohe kostengünstige Produkte und Dienstleistungen
-Große Lagerbestände für Standardgrößen
-Schnelle Lieferung für kundenspezifische Produkte
Detailliertes Bild
Einheit (mm)
Produkt :
| Modell | A | B | C | d | D | Hinweis | |||||||
| JM2014 | 1.4 | 1.9 | 8 | 0.3 | 2 | M/S | |||||||
|
M/S=Herstellung / Löten HINWEIS: Die oben in der Tabelle gezeigte Größe ist nur ein kleiner Teil dieser HF Einzelpin Hermetische Glas-zu-Metall-Dichtungen. Wenn Sie Dokumentation, ähnliche, kompatible oder Ersatzprodukte benötigen, kontaktieren Sie uns bitte. |
|||||||||||||
