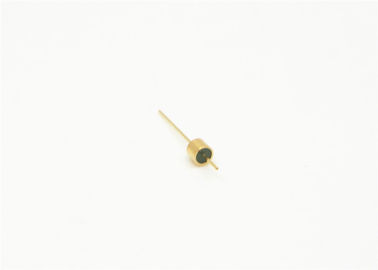

Einpinnige hermetische elektrische Steckverbinder Kovar 4J29 Material Goldplattierte Oberfläche JM2016A
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktname: | Glas -zu Metall -Hermetikdichtungen | Überzug: | Vergoldet |
|---|---|---|---|
| Impedanz: | 50 Ohm | Zertifikat: | Einheitliche Kennzeichnung |
| Stift: | einzel | Material: | Kovar 4J29 |
| Glas: | 7052.7070 | Herme: | <1,01325 x 10E-08 Std.cc/s |
| Hervorheben: | Kovar hermetische elektrische Steckverbinder,Vergoldete Glas-Metall-Dichtungssteckverbinder,Einpolige Steckverbinder aus 4J29-Material |
||
50-Ohm Glas-zu-Metall-Dichtungen HF-Durchführungen hermetisch abgedichtete Steckverbinder
Hermetische Glas-zu-Metall-Dichtungen HF/DC-Durchführungen /Mehrpolige Stecker /Steckverbinder wird auch als Glasisolator bezeichnet. Sie werden hauptsächlich verwendet, um Mikrowellensignale, Leistungssignale und Steuersignale zwischen Modulen und Modulen, Modulen und Komponenten mit Gasdichtungsanforderungen zu übertragen. Sie sind eine der kritischsten Komponenten in Dichtungskomponenten.
Das Glas mit niedriger Dielektrizitätskonstante und geringem dielektrischem Verlust wird als Isolier- und Stützmaterial verwendet. Das Gehäuse und der Leiter bestehen aus Kovar-Legierung, die bei hoher Temperatur gesintert wird, und die Oberfläche ist goldplattiert. Der Mittelkernleiter hat eine Vielzahl von Anschlussarten wie Drahtbonden, Löten und Stecken usw. Glasisolatoren sind klein, leicht, hermetisch, hochzuverlässig und haben in den letzten Jahren in der Elektronikfertigungsindustrie weit verbreitet.
Spezifikation:
| Produktname | Hermetischen Glas-zu-Metall-Dichtungen |
| Impedanz | 50Ohm HF |
| Typ | 1 Pin |
| Reihen | 1 Reihe |
| Farbe | Goldplattiert |
| Gehäuse- und Pinmaterial | Kovar 4J29 |
|
Glasmaterial
Glasfarbe
|
Typ 7050 oder 7070
Grün oder Weiß
|
| Frequenzbereich | DC~50 GHz |
| VSWR | ≤1.2 |
| Spannungsfestigkeit | ≥300V |
|
Hermetizität Leckrate |
< 1.01325 X 10-3 Pa*cm3/s |
| Isolationswiderstand | ≥2000MΩ für Einzelpin, ≥1000MΩ für Mehrfachpin, |
| Betriebstemperatur | -65℃~+260℃ |
Eigenschaften:
-Kleine Größe
-Leichtgewicht
-Hermetisch
-Stabile Qualität und hohe Zuverlässigkeit
-Innenleiter: Drahtbonden, Löten und Stecken als Wahlmöglichkeit
Anwendung:
Breites Anwendungsspektrum von Elektronikgehäusen, Satelliten, Radar und anderen in der Avionik, Luft- und Raumfahrt und im Automobilbereich. Es kann mit SMA, Millimeterwellenprodukten verwendet werden.
Vorteile:
-1.27um goldplattiert
-Strenge Toleranzkontrolle
-Standard- und kundenspezifisches Design zur Auswahl.
-Hohe kostengünstige Produkte und Dienstleistungen
-Große Lagerbestände für Standardgrößen
-Schnelle Lieferung für kundenspezifische Produkte

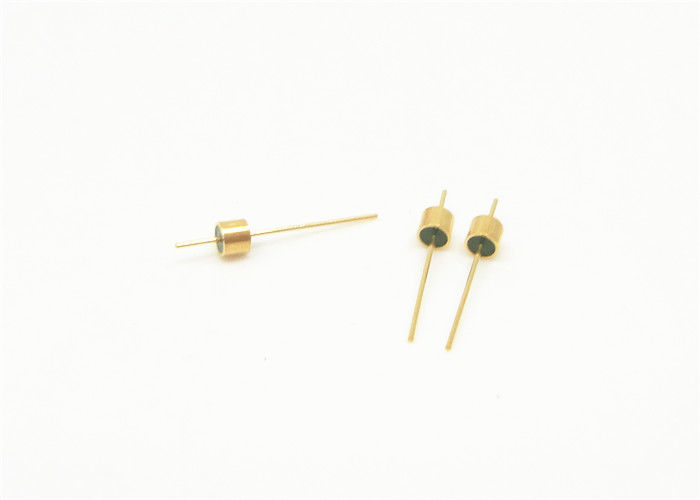

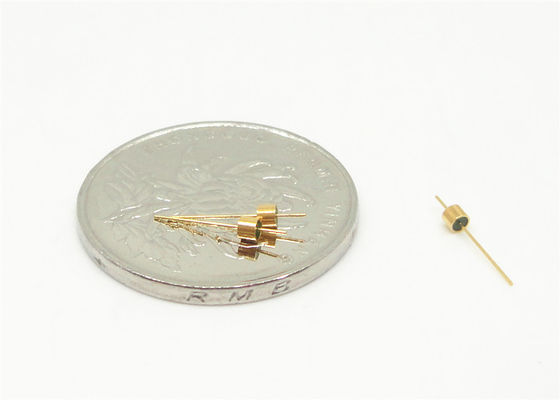

Detailliertes Bild
Einheit (mm)
Produkt :
| Modell | A | B | C | d | D | Hinweis | |||||||
| JM2016A | 1.6 | 2.4 | 12 | 0.3 | 2 | M/S | |||||||
|
M/S=Herstellung / Löten HINWEIS: Die oben in der Tabelle gezeigte Größe ist nur ein kleiner Teil dieser HF Einzelpin Hermetischen Glas-zu-Metall-Dichtungen. Wenn Sie Dokumentation, ähnliche, kompatible oder Ersatzprodukte benötigen, kontaktieren Sie uns bitte. |
|||||||||||||
Katalog-Glas-zu-Metall-Hermetische Dichtungen.pdf
