Hermetische Einpinnverbindung 50 Ohm RF-Impedanz für Luft- und Raumfahrt Kleinformat JM2012
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktbezeichnung: | RF-Übertragung von Glas auf Metalldichtungen | Impedanz: | 50 Ohm HF |
|---|---|---|---|
| Plattierung: | Vergoldet mit 1,27um | Bescheinigung: | Einheitliche Kennzeichnung |
| Ausrüstung: | Einzigartig | Name: | Kovar Hermetic |
| Glas: | 7052,7070 | Leckrate: | < 1,01325 X 10-3 Pa·cm3/s |
| Hervorheben: | luftdicht verschlossene elektrische Verbindungsstücke,Minirf-Verbindungsstück |
||
50 OhmGlas-Metall-Dichtungen RF-Feedthroughs
Funk- und Gleichstrommeldungen/ Hermetische Dichtungen aus Glas und Metall/ Mehrstift-Header/Verbindungsstückist auch genanntGlasisolator, GlaskugelnSie werden hauptsächlich zur Übertragung von Mikrowellensignalen, Leistungssignalen und Steuerungssignalen zwischen Modulen und Modulen, Modulen und Komponenten mit Gasdichtungsanforderungen verwendet.Sie sind eine der wichtigsten Komponenten in Versiegelungskomponenten.
Eigenschaften:
-Hermetisch
- Kleine Größe
- Leichtgewicht
- Stabile Qualität und hohe Zuverlässigkeit
- Innerer Leiter: Golddrahtverbindung, Lötung und Verpaarungsmethode zur Wahl
Spezifikation:
| Produktbezeichnung | Hermetische Dichtungen aus Glas und Metall |
| Modell Nr. | JM2012 |
| Impedanz | 50 Ohm HF |
| Typ | 1 Nadel |
| Zeilen | 1 Zeile |
| Farbe | mit einer Breite von nicht mehr als 20 mm |
| Gehäuse und Stiftmaterial | Kovar 4J29 |
|
Glasmaterial
Glasfarbe
|
Typ 7050 oder 7070
Grün oder Weiß
|
| Frequenzbereich | Gleichspannung ~ 50 GHz |
| VSWR | ≤ 12 |
| Widerstand gegen Spannung | ≥ 300 V |
|
Hermekität Leckrate |
< 1,01325 X 10-3Pa*cm3/s < 1X 10- 9Mbar*l/s < 1 x 10- 9ccHe/sec @ 1 atm |
| Isolierwiderstand | ≥ 2000MΩ |
| Betriebstemperatur | -65°C bis +260°C |
Vorteile:
- Militärisch, mit 1,27um vergoldet.
- Streng.Kontrolle der Toleranz
-Standard- und kundenspezifisches Design zur Auswahl.
- Hoch.kostengünstige Produkte und Dienstleistungen
- Große Lager für Standardgrößen
- Schnelle Lieferung für kundenspezifische Produkte
Anwendung:
Breite Anwendungspalette von Elektronikpaketen, elektronischen Gegenmaßnahmen, Satelliten, Raketen, Radar und anderen in der Militär-, Avionik-, Luft- und Raumfahrt- und Automobilindustrie eingereicht.Millimeterwellenprodukte.

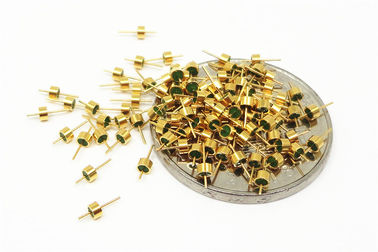

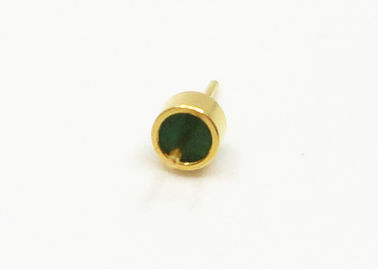

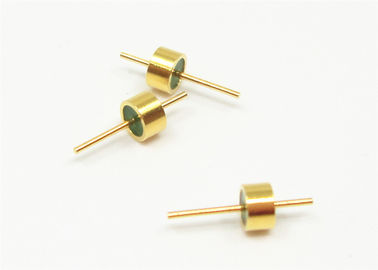

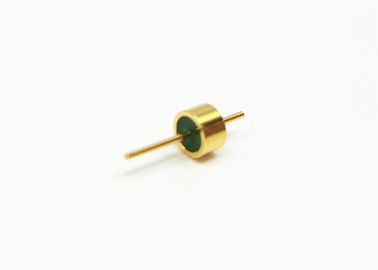

Detailliertes Bild
Einheit ((mm)
Produkt:
| Modell | Eine | B | C | d | D | Anmerkung | |||||||
| JM2012 | 1.2 | 1.8 | 6 | 0.3 | 2 | M/S | |||||||
|
M/S=Herstellung / Lötung Anmerkung: Die in der Tabelle gezeigte Größe ist nur ein kleiner Teil davonRF Ein-Stift Hermetische Dichtungen aus Glas und MetallWenn Sie Dokumentation, ähnliche, kompatible oder Ersatzprodukte benötigen, kontaktieren Sie uns bitte. |
|||||||||||||
