Kleingröße Glas-Metall-Dichtung Feedthrough für hermetische Lösungen Hohe Zuverlässigkeit JM2016B
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktname: | Glas bis Metalldichtungen | Impedanz: | DC Feedthrus |
|---|---|---|---|
| Stift: | einzel | Überzug: | Vergoldet |
| Stiftmaterial: | Kovar 4J29 | Schalenmaterial: | Kovar 4J29 |
| Glas: | 7052.7070 | Glasfarbe: | Grünes Weiß |
| Herme: | <1,01325 x 10E-08 Std.cc/s | Maßgeschneidert: | Akzeptiert |
| Hervorheben: | Kleines Glas zur Metalldichtung,mit einer Breite von nicht mehr als 20 mm,high reliability glass metal feedthrough |
||

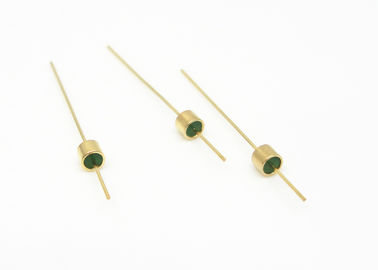

Goldbeschichtete Glas-Metall-Dichtungen DC-Durchführungen für hermetische Lösungen
Katalog-Glas-zu-Metall-Hermetische Dichtungen.pdf
Glaskügelchen/ Hermetische Glas-zu-Metall-Dichtungen HF/DC-Durchführungen wird auch als Glasisolator bezeichnet. Sie werden hauptsächlich verwendet, um Mikrowellensignale, Leistungssignale und Steuersignale zwischen Modulen und Modulen, Modulen und Komponenten mit Gasdichtungsanforderungen zu übertragen. Sie sind eine der kritischsten Komponenten in Dichtungskomponenten.
Das Glas mit niedriger Dielektrizitätskonstante und geringem dielektrischen Verlust wird als Isolier- und Stützmaterial verwendet. Das Gehäuse und der Leiter bestehen aus Kovar-Legierung, die bei hoher Temperatur gesintert wird, und die Oberfläche ist goldbeschichtet. Der Mittelleiter hat eine Vielzahl von Anschlussarten wie Golddrahtbonden, Löten und Stecken usw. Glasisolatoren sind klein, leicht, hermetisch, hochzuverlässig und haben in den letzten Jahren in der Elektronikfertigungsindustrie weite Verbreitung gefunden.
Spezifikation:
| Produktname | Hermetische Glas-zu-Metall-Dichtungen |
| Modell-Nr. | JM2016B |
| Impedanz |
HF/50 Ohm
|
| Typ | 1 Pin |
| Reihen | 1 Reihe |
| Farbe | Goldbeschichtet |
| Gehäuse- und Pinmaterial | Kovar 4J29 |
|
Glasmaterial
Glasfarbe
|
7050 oder 7070 Typ oder DM308
Grün oder Weiß
|
| Frequenzbereich | DC~50 GHz |
| VSWR | ≤1.2 |
| Spannungsfestigkeit | ≥300V |
|
Hermetizität Leckrate |
< 1.01325 X 10-3 Pa*cm3/s |
| Isolationswiderstand | ≥2000MΩ |
| Betriebstemperatur | -65℃~+260℃ |
Produkt :
| Modell-Nr. | A | B | C | d | D | Anschluss |
| JM2016B | 1.6 | 4.6 | 20.4 | 0.3 | 2 | Gesteckt/ Gelötet |
Merkmale:
- Kleine Größe
- Hermetisch
- Leichtgewicht
- Stabile Qualität und hohe Zuverlässigkeit
- Innenleiter: Golddrahtbonden, Löten und Stecken als Wahlmöglichkeit
Vorteile:
- 1,27 µm goldbeschichtet
- Strenge Toleranzkontrolle
- Standard- und kundenspezifisches Design zur Auswahl.
- Hoch kostengünstige Produkte und Dienstleistungen
- Große Lagerbestände für Standardgrößen
- Schnelle Lieferung für kundenspezifische Produkte
Anwendung:
Breites Anwendungsspektrum von Elektronikgehäusen, Satelliten, Radar und anderen in der Avionik, Luft- und Raumfahrt und im Automobilbereich. Es kann mit SMA, Millimeterwellenprodukten verwendet werden.
