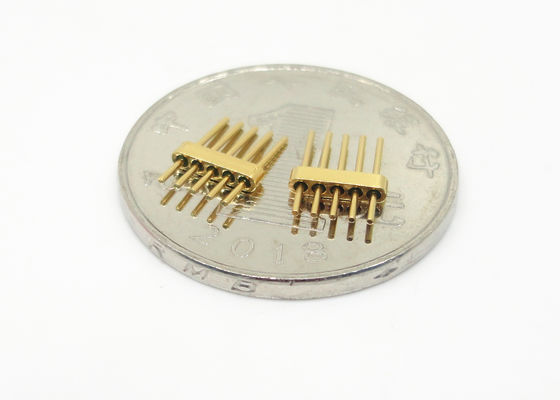

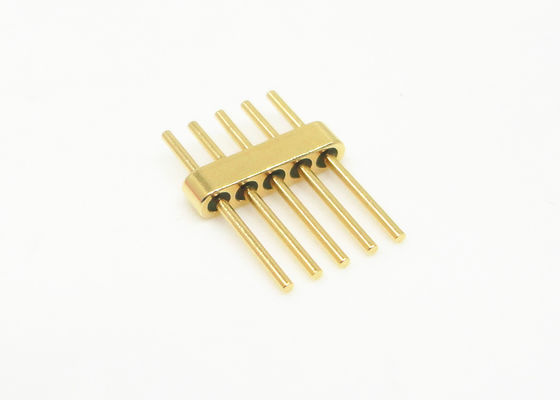

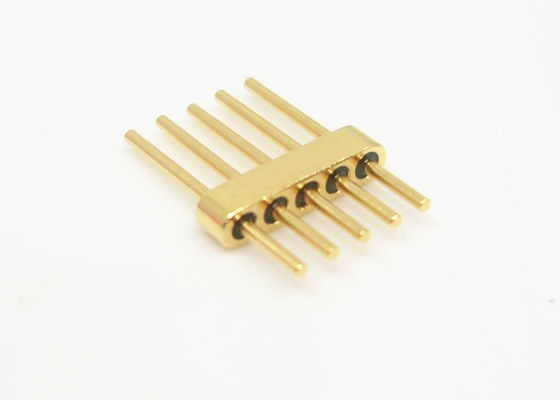

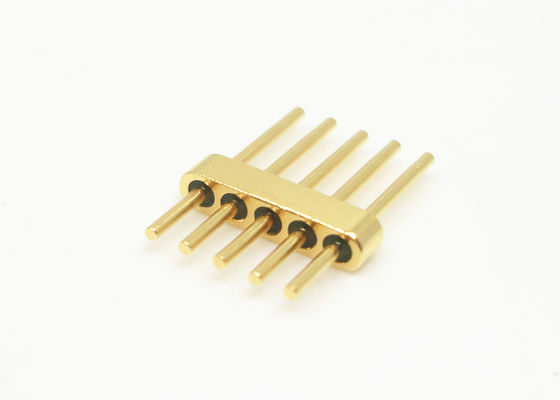

5 Pins Hermetische Glas-Metall-Dichtungsanschlüsse Kovar 4J29 Muscheldruckmaterial JMC-289
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktname: | Multipin-Header | Überzug: | Vergoldet |
|---|---|---|---|
| Impedanz: | Andere | PIN -Nummer: | 5 Stifte |
| Schalenmaterial: | Kovar 4J29 | Stiftmaterial: | Kovar 4J29 |
| Glas: | 7052.7070 | Herme: | <1,01325 x 10E-08 Std.cc/s |
| Hervorheben: | 5-polige hermetische Glas-Metall-Steckverbinder,Kovar 4j29 Schweißdichtungssteckverbinder,Glas-Metall-Siegelverbindungen |
||
5-polige hermetische Mehrfachsteckverbinder, Gold plattiert, Glas-Metall-Dichtungen
Hermetische Glas-Metall-Dichtungen HF/DC-Durchführungen /Mehrfachsteckverbinder /Steckverbinder wird auch als Glasisolator. Sie werden hauptsächlich verwendet, um Mikrowellensignale, Leistungssignale und Steuersignale zwischen Modulen und Modulen, Modulen und Komponenten mit gasdichten Anforderungen zu übertragen. Sie sind eine der kritischsten Komponenten in Dichtungskomponenten.
Das Glas mit niedriger Dielektrizitätskonstante und geringem dielektrischem Verlust wird als Isolier- und Stützmaterial verwendet. Das Gehäuse und der Leiter bestehen aus Kovar-Legierung, das bei hoher Temperatur gesintert wird, und die Oberfläche ist gold plattiert. Der Mittelleiter hat eine Vielzahl von Anschlussarten wie Golddrahtbonden, Löten und Stecken usw. Glasisolatoren sind klein, leicht, hermetisch, hochzuverlässig und wurden in den letzten Jahren in der Elektronikfertigungsindustrie weit verbreitet.
Spezifikation:
| Produktname | Glas-Metall Mehrfachsteckverbinder |
| Impedanz | andere |
| Typ5 | 5 Pins |
| Reihen | 1 Reihe |
| Farbe | Gold plattiert |
| Gehäuse- und Pinmaterial | Kovar 4J29 |
|
Glasmaterial
Glasfarbe
|
7052 oder 7070 Typ
Grün oder Weiß
|
| Frequenzbereich | NA |
| VSWR | NA |
| Spannungsfestigkeit | ≥300V |
|
Hermetizität Leckrate |
< 1.01325 X 10-3 Pa*cm3/s |
| Isolationswiderstand | ≥2000MΩ für Einzelpin, ≥1000MΩ für Mehrfachpin, |
| Betriebstemperatur | -65℃~+260℃ |
Merkmale:
-Kleine Größe
-Leichtgewicht
-Hermetisch
-Stabile Qualität und hohe Zuverlässigkeit
-Innenleiter: Golddrahtbonden, Löten und Stecken als Wahlmöglichkeit
Anwendung:
Breites Anwendungsspektrum von Elektronikgehäusen, Satelliten, Radar und anderen im Avionik-, Luft- und Raumfahrt- sowie Automobilbereich. Es kann mit SMA- und Millimeterwellenprodukten verwendet werden.
Vorteile:
-1,27 µm Gold plattiert
-Strenge Toleranzkontrolle
-Standard- und kundenspezifisches Design zur Auswahl.
-Hohe kostengünstige Produkte und Dienstleistungen
-Große Lagerbestände für Standardgrößen
-Schnelle Lieferung für kundenspezifische Produkte
Detailliertes Bild
Einheit: mm
| Modell-Nr. | A | B | C | D | E | F | G | H | Pin-Nummer | Reihennummer | Anschluss |
| JMC-289 | 9,3 | 5 | 1,5 | 6,9 | 1,5 | 1,27 | 0,5 | 0 | 5 | 1 | Löten |
Produktliste: Katalog-Glas-zu-Metall-Hermetische-Dichtungen.pdf
| 50Ω HF-Einzelpin JM-Serie | Löten, Stecken und Bonden zur Auswahl |
| 50Ω HF-Einzelpin JM Standard-Serie | Löten, Stecken und Bonden zur Auswahl |
| 50Ω HF-Einzelpin JM Nicht-Standard-Serie | Löten, Stecken und Bonden zur Auswahl |
| DC-Einzelpin JK-Serie | Löten und Bonden zur Auswahl |
| DC-Einzelpin JK Standard-Serie | Löten und Bonden zur Auswahl |
| DC-Einzelpin JK Nicht-Standard-Serie | Löten und Nail-Head-Bonden zur Auswahl |
|
Mehrfachsteckverbinder JMC-Serie
|
1-9 Pins mit 1-3 Reihen zur Auswahl |
| Kundenspezifische Abmessungen |
Breite Palette |
HINWEIS:
Wir haben über 100.000 Arten von Hermetische Glas-Metall-Dichtungssteckverbinder, wenn der von Ihnen verwendete Steckverbinder nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren Details.
