Hohe Zuverlässigkeit Dichtung Hermetische Rückgabe durch 50Ω HF Impedanz Leichtgewicht JM4018
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktbezeichnung: | Hermetische Dichtungen von Glas zu Metall | Impedanz: | 50Ω HF |
|---|---|---|---|
| Plattierung: | Gold überzogen | Ausrüstung: | Einzigartig |
| Material der Nadel: | Kovar 4J29 | Glas: | 7052,7070, |
| Bescheinigung: | ROHS ISO-9001-2015 | Hermecity: | <1> |
| Hervorheben: | luftdicht verschlossene elektrische Verbindungsstücke,Minirf-Verbindungsstück |
||
Hoch zuverlässige Hermetische Dichtung RF-Feedthroughs Glas zu Metall Dichtungen
Hermetische Glas-Metall-Dichtungen /Mehrspinn-Kopfhörer/Verbindungsstückist auch genanntGlasisolator, GlaskugelnSie werden hauptsächlich zur Übertragung von Mikrowellensignalen, Leistungssignalen und Steuerungssignalen zwischen Modulen und Modulen, Modulen und Komponenten mit Gasdichtungsanforderungen verwendet.Sie sind eine der wichtigsten Komponenten in Versiegelungskomponenten.
Das Glas mit geringer dielektrischer Konstante und geringen dielektrischen Verlusten wird als Isolier- und Trägermaterial verwendet.KovarlegierungDer Zentralleiter verfügt über eine Vielzahl von Endungen wie Golddrahtbindung, Lötung und Paarung usw.Glasisolatoren sind klein, leicht, hermetisch, sehr zuverlässig und sind in den letzten Jahren in der Elektronikindustrie weit verbreitet.
Spezifikation:
| Produktbezeichnung | Hermetische Dichtungen aus Glas und Metall |
| Impedanz | 50Ω HF Gleichstrom oder andere |
| Typ | 1 Nadel |
| Zeilen | 1 Zeile |
| Farbe | mit einer Breite von nicht mehr als 20 mm |
| Gehäuse und Stiftmaterial | Kovar 4J29 |
|
Glasmaterial
Glasfarbe
|
Typ 7050 oder 7070
Grün oder Weiß
|
| Frequenzbereich | Gleichspannung ~ 50 GHz |
| VSWR | ≤ 12 |
| Widerstand gegen Spannung | ≥ 300 V |
|
Hermekität Leckrate |
<1.01325 X 10-3Pa*cm3/s < 1X 10- 9Mbar*l/s < 1 x 10- 9ccHe/sec @ 1 atm |
| Isolierwiderstand | ≥2000MΩ für einen einzelnen Pin, ≥1000MΩ für mehrere Pins, |
| Betriebstemperatur | -65°C bis +260°C |

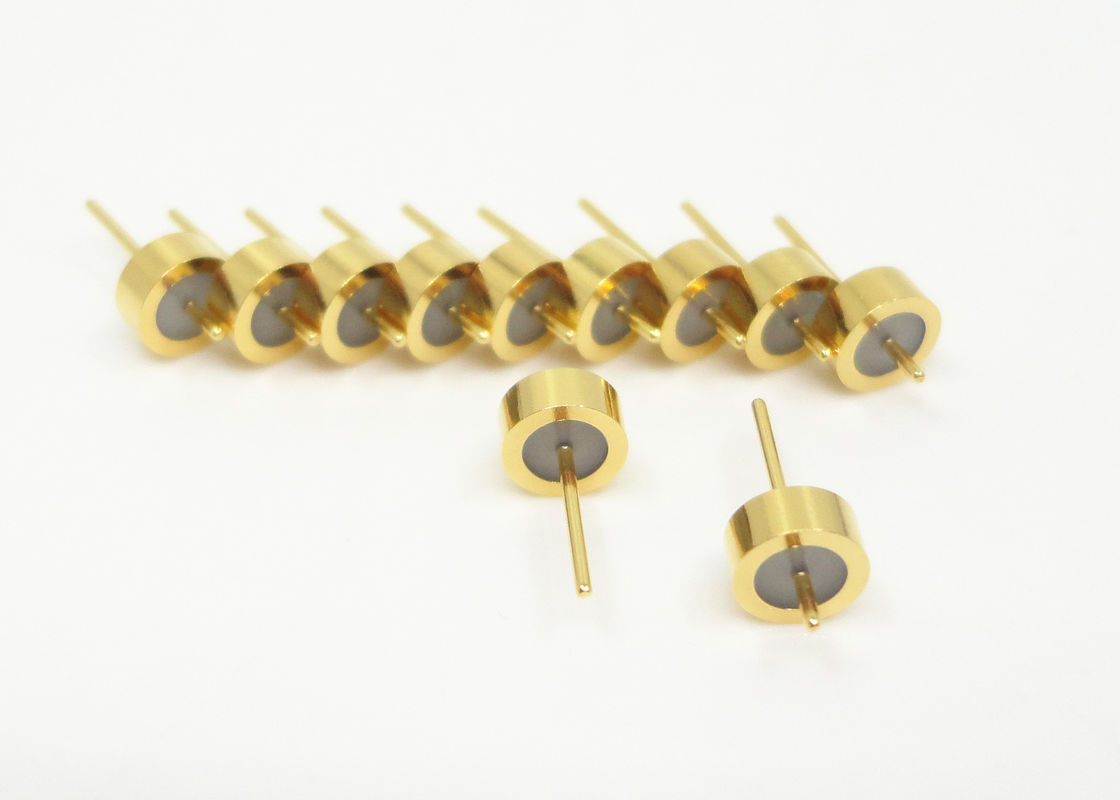

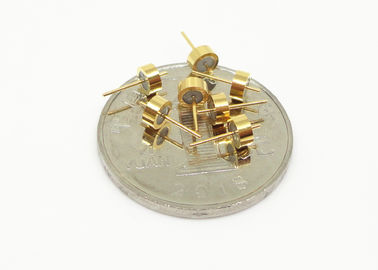

Umriss Zeichnung und Bild von JM4018
| Modell Nr. | Eine | B | C | d | D | Kündigung |
| JM4018 | 1.8 | 7.6 | 9.5 | 0.5 | 4 | Lötmittel/Koppeln |
Produktliste:
| 50Ω HF Einpinn-JM-Serie | Lötungs- und Bindungswahl |
| 50Ω HF Einpinn-JM-Standardreihe | Lötungs- und Bindungswahl |
| 50Ω HF Einpinn-JM Nichtstandardreihe | Lötungs- und Bindungswahl |
| Gleichspannung Einzelspinn JK-Serie | Löt- und Bindungswahl |
| Gleichspann-Ein-Pin JK-Standardreihe | Löt- und Bindungswahl |
| Gleichspann-Einpinn-JK-Nichtstandardreihe | Löt- und Nagelkopfverbindungswahl |
|
Multi-Pin-Header der Baureihe JMC
|
1-9 Pins mit 1-3 Reihen |
| Maßgeschneiderte Abmessungen |
Weite Reichweite |
Eigenschaften:
- Kleine Größe
- Leichtgewicht
- Sie ist hermetisch.
- Stabile Qualität und hohe Zuverlässigkeit
- Innerer Leiter: Golddrahtverbindung, Lötung und Verpaarungsmethode zur Wahl
Anwendung:
Breite Anwendungspalette von Elektronikpaketen, elektronischen Gegenmaßnahmen, Satelliten, Raketen, Radar und anderen in militärischen, Avionik, Luft- und Raumfahrt und Automobil eingereicht.Millimeterwellenprodukte.
Vorteile:
- Militärische Qualität mit 1,27um vergoldet
- Strikt.Kontrolle der Toleranz
-Standard- und kundenspezifisches Design zur Auswahl.
- Hoch.kostengünstige Produkte und Dienstleistungen
- Großbestände für Standardgrößen
- Schnelle Lieferung für kundenspezifische Produkte
Anmerkung:
Wir haben über 100.000 Arten vonHermetische Glas-Metall-Siegelverbindungen,Wenn der von Ihnen verwendete Stecker nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren Angaben.
