Golddrahtverbindung Oberfläche Glas-Metall-Dichtungsanschlüsse 4 Pins Nagelkopf JMC-293-JH
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktname: | Nail-Head Multi-Pin-Header | Impedanz: | Andere |
|---|---|---|---|
| Stift: | 4 Stifte mit Binddrahtoberfläche | Überzug: | Vergoldet |
| Stiftmaterial: | Kovar 4J29 | Glas: | 7052.7070 |
| Herme: | <1,01325 x 10E-08 Std.cc/s | Zertifikat: | ROHS ISO-9001-2015 |
| Hervorheben: | Golddraht-Bonding-Glas-Metall-Steckverbinder,4-Pin-Nagelkopf-JMC-Steckverbinder,Glas-zu-Metall-Dichtungssteckverbinder mit Garantie |
||
4-poliger Nail Head Hermetischer Mehrfachsteckverbinder mit Golddraht-Bonding-Oberfläche
Hermetische Mehrfachsteckverbinder / Glas-Metall-Dichtungen HF / DC-Durchführungen /Glasperlen wird auch als Glasisolator, Hermetischer Stecker bezeichnet. Sie werden hauptsächlich verwendet, um Mikrowellensignale, Leistungssignale und Steuersignale zwischen Modulen und Modulen, Modulen und Komponenten mit Gasversiegelungsanforderungen zu übertragen. Sie sind eine der kritischsten Komponenten in Versiegelungskomponenten.
Das Glas mit niedriger Dielektrizitätskonstante und geringem dielektrischem Verlust wird als Isolier- und Stützmaterial verwendet. Das Gehäuse und der Leiter bestehen aus Kovar-Legierung, die bei hoher Temperatur gesintert wird, und die Oberfläche ist vergoldet. Der Mittelleiter hat eine Vielzahl von Anschlussarten wie Golddraht-Bonding, Löten und Kuppeln usw.
Glasisolatoren sind klein, leicht, hermetisch, hochzuverlässig und haben in den letzten Jahren in der Elektronikfertigungsindustrie weite Verbreitung gefunden.
Spezifikation:
| Produktname | Nail Head Hermetic Mehrfachsteckverbinder |
| Impedanz | andere |
| Typ | 4 Pins |
| Reihen | 1 Reihe |
| Farbe | Vergoldet |
| Gehäuse- und Pinmaterial | Kovar 4J29 |
|
Glasmaterial
Glasfarbe
|
Typ 7050 oder 7070
Grün oder Weiß
|
| Frequenzbereich | NA |
| VSWR | NA |
| Spannungsfestigkeit | ≥300V |
|
Hermetizität Leckrate |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/Sek. @ 1 atm |
| Isolationswiderstand | ≥2000MΩ für Einzelpin, ≥1000MΩ für Mehrfachpin, |
| Betriebstemperatur | -65℃~+260℃ |

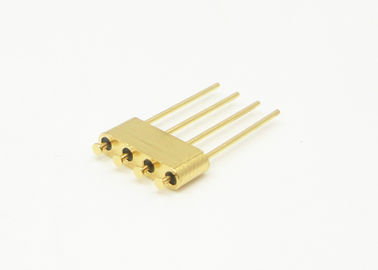

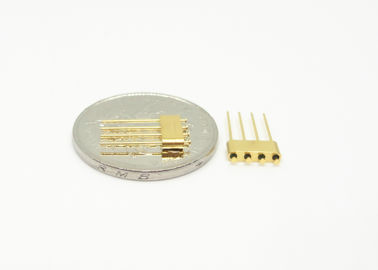

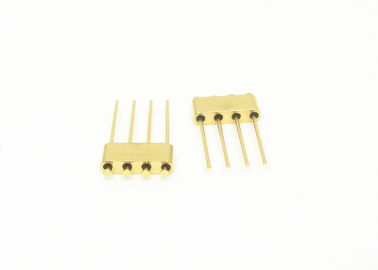

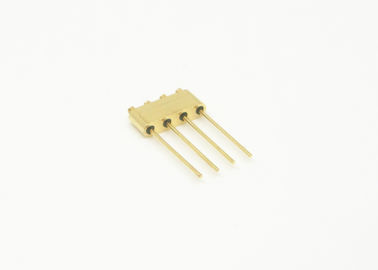

Zeichnung und Bild von JMC-293-JH
Einheit: mm
Produktliste:
| 50Ω HF-Einzelpin JM-Serie | Löt-, Kupplungs- und Bonding-Option |
| 50Ω HF-Einzelpin JM-Standardserie | Löt-, Kupplungs- und Bonding-Option |
| 50Ω HF-Einzelpin JM-Nicht-Standardserie | Löt-, Kupplungs- und Bonding-Option |
| DC-Einzelpin JK-Serie | Löt- und Bonding-Option |
| DC-Einzelpin JK-Standardserie | Löt- und Bonding-Option |
| DC-Einzelpin JK-Nicht-Standardserie | Löt- und Nail Head Bonding-Option |
|
Mehrfachsteckverbinder JMC-Serie
|
1-9 Pins mit 1-3 Reihen zur Auswahl |
| Kundenspezifische Abmessungen |
Große Auswahl |
Merkmale:
- Kleine Größe
- Leichtgewicht
- Hermetisch
- Stabile Qualität und hohe Zuverlässigkeit
- Innenleiter: Golddraht-Bonding, Löt- und Kupplungsmethode zur Auswahl
Vorteile:
- 1,27 µm vergoldet
- Strenge Toleranzkontrolle
- Standard- und kundenspezifisches Design zur Auswahl.
- Hoch kostengünstige Produkte und Dienstleistungen
- Große Lagerbestände für Standardgrößen
- Schnelle Lieferung für kundenspezifische Produkte
Anwendung:
Breites Anwendungsspektrum von Elektronikgehäusen, Satelliten, Radar und anderen in der Avionik, Luft- und Raumfahrt und Automobilindustrie. Es kann mit SMA, Millimeterwellenprodukten verwendet werden.
HINWEIS:
Wir haben über 100.000 Arten von Hermetischen Glas-zu-Metall-Dichtungssteckverbindern, wenn der von Ihnen verwendete Steckverbinder nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren Details.
