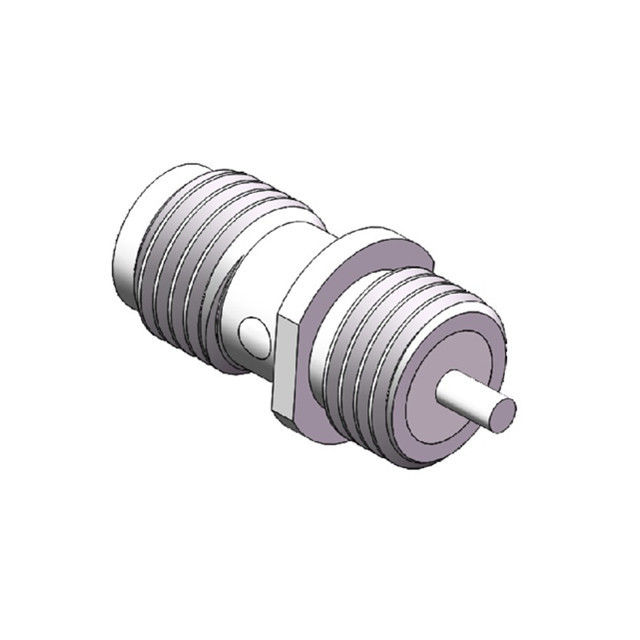

50Ohm Nickel Plating Bulkhead Female Jack Straight SMA Connector
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Einzelteil: | SMA Rf Conector | Überzug: | Nickel überzogen |
|---|---|---|---|
| Geschlecht: | Frau | Widerstand: | 50Ω |
| Frequenz: | DC~18GHz | Lebenszeit: | 500 Zyklen |
| Körper: | Messing | Anwendung: | Audio/Vedio/Mikrowelle |
| Artikel: | SMA-HF-Anschluss | Überzug: | Vernickelt |
| Anwendung: | Audio/Video/Mikrowelle | ||
| Hervorheben: | 50Ohm SMA Bulkhead Female Jack,Nickel Plating Straight SMA Connector,SMA RF Connector Bulkhead Mount |
||
50 Ohm Nickelplattierung Schottweibchen Jack Gerade SMA-Anschluss
- SMA-HF-Anschlüsse sind in Schnellanschluss-, Push-on- oder Standard-Schnittstellen, geraden, 90-Grad-Versionen sowie Schott- oder 4-Loch-Panelkonfigurationen erhältlich.
- SMA RF-Anschluss ist eine hochwertige und schnelle Kombination, indem zwei Anschlüsse einfach zusammengeschraubt werden, ohne dass Lötung oder Krempeln erforderlich ist.
- SMA-Stromanschlüsse werden häufig für Mikrowellen, Antennen und Prüfgeräte usw. verwendet.
- SMA-HF-Anschlüsse sind geradgetriebene RF-Koaxialanschlüsse mit Miniaturgröße, Schwingungssicherheit und einem breiten Frequenzbereich von bis zu 18 GHz (unsere SMA-HF-Anschlüsse können 20 GHz sein).
Hauptmerkmale:
- Vielzahl von Ausrichtungen und PCB-Endungen
- Frequenzbereich bis 18 GHz Subminiaturkoaxiale Steckverbinder
- Verwendung einer gedrehten Schnittstelle
- mit einer Breite von nicht mehr als 15 mm
- Optionen für Messing und Edelstahl
- Erhältlich in gerader oder rechter Winkelversion
- Mit Schotte, 2-Loch-Platte, 4-Loch-Platte oder montierungslosen Optionen.
- Breite Palette mit männlichen, weiblichen und Adaptervarianten.
- RoHS-konform
Spezifikation der SMA-HF-Anschlüsse:
| Schnittstelle nach | Die in Absatz 1 genannte Regelung gilt nicht. |
| Impedanz | 50Ω |
| Frequenzbereich | Gleichstrom bis 18 GHz |
| Einsetzungsverlust | ≤ 0,30 dB |
| VSWR | ≤1,2 ((DC-6GHz) |
| Widerstand gegen Isolierung | ≥ 5000 MΩ |
| Kontaktzentrum Widerstand | ≤ 3mΩ |
| Außenkontaktresistenz | ≤ 2mΩ |
| Paarungszyklen | ≥ 500 |
| Temperaturbereich | -65-+165°C |
| Dielektrische | PTFE |
Anwendung:
- Mikrowellensysteme Telekommunikation
- 5G-Lösungen
- Messsysteme
- Mobiltelefonsysteme mit WiFi-Antennen
Weitere Einzelheiten zu SMA-HF-Koaxverbindern:
Produktkatalog:
| HF-Adapter |
| SMA-HF-Anschluss |
| SSMP-HF-Anschluss |
| TNC-HF-Anschluss |
| HF-Anschluss des Typs N |
| MCX/MMCX HF-Anschluss |
| Millimeterwellenanschlüsse ((2.4mm, 2.92mm) |
| HF-Kabelbaugruppen |
| Wellenführer zum Koaxialadapter |
| Hermetische Dichtungen von Glas zu Metall |
| Anschlüsse der Serie J30J |
| Mikrowellen-Rotationsverbindungen |
Verwandtes Produkt
1.SMA-Frauen-Schranken-RF-Anschlüsse für PCB
2.SMA 4-Loch-Flanzen-Befestigung mit rechten Winkel-RF-Koax-Anschlüsse

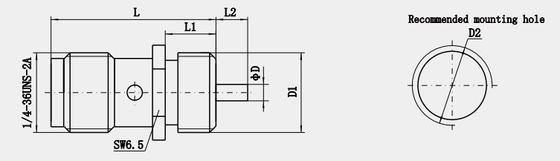

| Modell Nr. | L | L1 | L2 | D | Anmerkung |
| SMA-KWFD | 29 | 15 | 2.9 | 1.3 | |
| Die in Anhang I aufgeführten Daten sind in Anhang I zu entnehmen. | 15.1 | 3 | 1 | 1.3 | |
| Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der Zulassung. | 22.4 | 5.4 | 5.7 | 1.3 | |
| Die in Anhang I aufgeführten Daten sind in Anhang II zu entnehmen. | 34 | 20 | 2.9 | 1.3 | |
| Die in Absatz 1 genannte Regelung gilt nicht. | 20.1 | 4.8 | 4.2 | 1.3 | |
| Die in Absatz 1 genannten Anforderungen gelten nicht. | 16.1 | 4 | 1 | 1.3 | |
| Die in Absatz 1 genannten Anforderungen gelten nicht. | 17.4 | 2.3 | 4 | 1.3 |
3.PCB-Lötmontage 50Ω Goldplattierte 18GHz SMA-Rechteckverbindungen
| Modell Nr. | L | L1 | Anmerkung |
| SMA-KWHD | 13.5 | 3.9 | |
| SMA-KWHD9 | 11.5 | 1.9 | |
| SMA-KWHD11 | 15.6 | 6 |
4.SMA-Frauen-PCB-Panelsolder-RF-Anschlüsse
| Modell Nr. | L | D | D1 | Anmerkung |
| SMA-KHD9 | 2 | 1.3 | 1.4 | |
| SMA-KHD9A | 1.8 | 0.8 | 0.9 |
Anmerkung:
Wir haben über 10.000 Arten vonSMA-Anschluss, wenn der von Ihnen verwendete Steckverbinder nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren Angaben.
