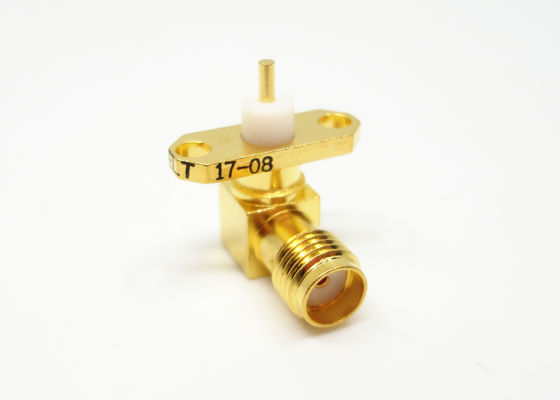

Messing-50Ω SMA weibliches rechtwinkliges Verbindungsstück des Vergolden-
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Artikel: | SMA-HF-Anschluss | Überzug: | Goldbeschichtung |
|---|---|---|---|
| Geschlecht: | Weiblich | Impedanz: | 50Ω |
| Frequenz: | Gleichstrom ~ 18 GHz | Lebensdauer: | 500 Zyklen |
| Körper: | Messing | Anwendung: | Audio/Video/Mikrowelle |
| Hervorheben: | vergoldeter SMA-Stecker (Buchse),SMA-Winkelstecker aus Messing,50Ω SMA-HF-Anschluss |
||
2 Löcher Flanken Montage SMA weibliche rechten Winkel SMA-Anschluss
1.SMA-Anschlüsse können unabhängig vom Hersteller mit allen Anschlüssen gekoppelt werden, die diesen Spezifikations-Anschlussdurchmesser entsprechen.
2.SMA 50 Ohm-Anschlüsse sind Halbpräzisionsgeräte, die eine hervorragende elektrische Leistung von Gleichstrom bis 20 GHz und eine hervorragende mechanische Haltbarkeit bieten.
3.SMA ist der am weitesten verbreitete RF-Koaxialanschluss in verschiedenen Bereichen der Mikrowellenkommunikation und Mikrowellenmessgeräte.
Allgemeine Merkmale:
- mit einer Leistung von mehr als 1000 W
- Schraubkopplung
- Hochfrequenzleistung
- 3 Plattierungsmöglichkeiten: passiviertes Edelstahl/goldplattiert/nickelliert
- Breiter hermetisch versiegelter Bereich
- Raumfahrt qualifizierte Produktpalette
- SMA erweiterte Frequenz 20 GHz
Zeichnung der SMA-HF-Koaxverbindungen: ((mm)
| Modell Nr. | L | L1 | D | Anmerkung |
| Die in Absatz 1 genannten Anforderungen gelten nicht. | 3 | 3 | 1.3 | |
| Die Daten sind in der Tabelle 1 aufgeführt. | 3 | 3 | 1.3 | SS-Gehäuse |
| Die in Absatz 1 genannten Anforderungen gelten nicht. | 4 | 2 | 0.6 | |
| Einheit für die Berechnung der Leistungen | 15 | 3 | 1.3 | |
| SMA0KWFD147 | 4 | 4 | 1.3 | |
| Die in Absatz 1 genannte Regelung gilt nicht. | 3 | 0.6 | 0.4 | |
| Die in Absatz 1 genannten Anforderungen gelten nicht. | 3 | 3 | 1 |
Spezifikation der SMA-HF-Anschlüsse:
| Schnittstelle nach | Die in Absatz 1 genannte Regelung gilt nicht. |
| Impedanz | 50Ω |
| Frequenzbereich | Gleichstrom bis 18 GHz |
| Einsetzungsverlust | ≤ 0,30 dB |
| VSWR | ≤1,2 ((DC-6GHz) |
| Widerstand gegen Isolierung | ≥ 5000 MΩ |
| Kontaktzentrum Widerstand | ≤ 3mΩ |
| Außenkontaktresistenz | ≤ 2mΩ |
| Paarungszyklen | ≥ 500 |
| Temperaturbereich | -65-+165°C |
| Dielektrische | PTFE |
| Material- und mechanische Eigenschaften | ||
| Zentralleiter | Männlich | Vergoldete Messing |
| Weiblich | Sn-P Bronze Gold überzogen | |
| Elastischer Kontakt | Berylliumbronze Nickelplattiert | |
| Schalen und andere Metallteile | mit einer Breite von nicht mehr als 50 mm | |
| Passivierung aus Edelstahl | ||
| Schrumpfhemmen | mit einer Breite von nicht mehr als 50 mm | |
| Zugdrehmoment der Verbindung | 00,79-1,13 N.m. | |
| Haltbarkeit | 500 Zyklen | |
| Siegelring | Silikonkautschuk | |
| mit einer Breite von nicht mehr als 15 mm | PTFE |
|
Anwendung:
- Mikrowellensysteme Telekommunikation
- Raum
- 5G-Lösungen
- Messsysteme
- Mobiltelefonsysteme mit WiFi-Antennen
Anmerkung:
Wir haben mehr als 1.000 Arten von hermetisch versiegelten SMP-Anschlüssen zur Auswahl, wenn das Produkt, das Sie verwenden, nicht gefunden wird, kontaktieren Sie uns bitte für vollständige Katalogs.
