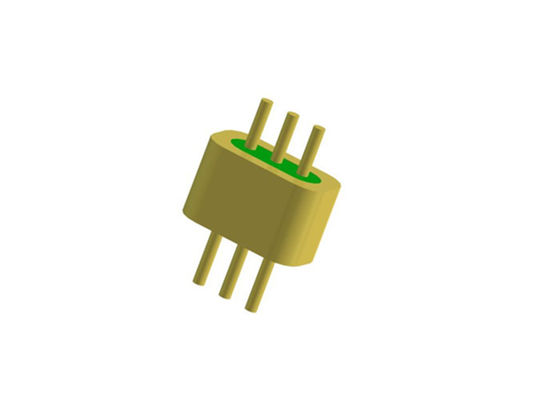

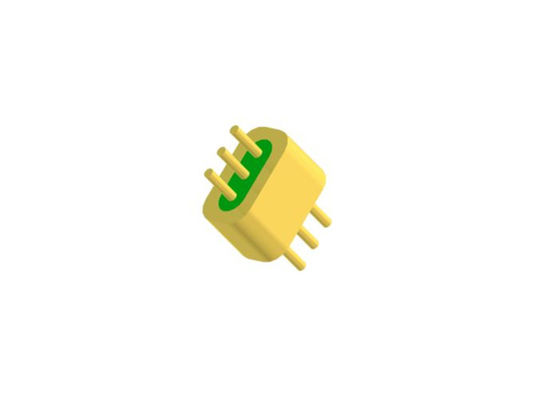

3 Pins Hermetische Gleichspannung Glas-Metall-Dichtungsanschlüsse Gerade Schnitt Pin JMC-1185-JHH
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Überzug: | Vergoldet | Pin-Typ: | Multi-Pin |
|---|---|---|---|
| PIN -Nummer: | 3 Stifte | Stiftmaterial: | Kovar 4J29 |
| Glasmaterial: | 7052.7070 | Herme: | <1,01325 x 10E-08 Std.cc/s |
| Zertifikat: | ROHS ISO-9001-2015 | Markenname: | ELT(Elite) |
| Paket: | Glas bis Metalldichtungen | ODM: | kann nach Ihren Anforderungen angepasst werden |
| Hervorheben: | 3 Pins hermetische Gleichstromanschlüsse,Glas-Metall-Siegel-Gleichschnitt-Stift,Hermetische Verbindungen JMC-1185-JHH |
||
3-Pin hermetischer DC-Mehrfachsteckverbinder mit gerader Stiftspitze und Golddrahtbondoberfläche
Spezifikation von JMC-1185-JHH:
| Produktname | Hermetisch Gerade geschnitten Pin Mehrfachsteckverbinder |
| Impedanz | NA |
| Typ | 3 Pins |
| Reihen | 1 Reihe |
| Farbe | Vergoldet |
| Gehäuse- und Stiftmaterial | Kovar 4J29 |
|
Glasmaterial
Glasfarbe
|
Typ 7050 oder 7070
Grün oder Weiß
|
| Frequenzbereich | NA |
| VSWR | NA |
| Spannungsfestigkeit | ≥100V |
|
Hermetizität Leckrate |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/Sek. @ 1 atm |
| Isolationswiderstand | ≥2000MΩ |
| Betriebstemperatur | -65℃~+260℃ |
Detailliertes Bild (mm) von JMC-1185-JHH
Katalog-Glas-Metall-Hermetikdichtungen.pdf
Optimale Hermetikdichtungen-ELT.pdf
Einleitung
Hermetische Glas-Metall-Dichtungen RF/DC-Durchführungen /Mehrfachsteckverbinder /Steckverbinder wird auch genannt Glasisolator. Sie werden hauptsächlich verwendet, um Mikrowellensignale, Leistungssignale und Steuersignale zwischen Modulen und Modulen, Modulen und Komponenten mit Gasversiegelungsanforderungen zu übertragen. Sie sind eine der kritischsten Komponenten in Versiegelungskomponenten.
Das Glas mit niedriger Dielektrizitätskonstante und geringem dielektrischem Verlust wird als Isolier- und Stützmaterial verwendet. Das Gehäuse und der Leiter bestehen aus Kovar-Legierung, die bei hoher Temperatur gesintert wird, und die Oberfläche ist vergoldet. Der Mittelkern hat eine Vielzahl von Anschlussstilen wie Golddrahtbonden, Löten und Stecken usw. Glasisolatoren sind klein, leicht, hermetisch, hochzuverlässig und haben in den letzten Jahren in der Elektronikfertigungsindustrie weit verbreitet Anwendung gefunden.
Merkmale:
-Kleine Größe
-Leichtgewicht
-Hermetisch
-Stabile Qualität und hohe Zuverlässigkeit
-Innenleiter: Golddrahtbonden, Löten und Stecken als Wahlmöglichkeit
Anwendung:
Breites Anwendungsspektrum von Elektronikgehäusen, Satelliten, Radar und anderen in Avionik, Luft- und Raumfahrt sowie Automobilindustrie. Es kann mit SMA, Millimeterwellenprodukten verwendet werden.
Vorteile:
-1,27 µm vergoldet
-Strenge Toleranzkontrolle
-Standard- und kundenspezifische Designs zur Auswahl.
-Hohe kostengünstige Produkte und Dienstleistungen
-Große Lagerbestände für Standardgrößen
-Schnelle Lieferung für kundenspezifische Produkte
Produktliste:
| 50Ω RF-Einzelstift JM-Serie | Löten, Stecken und Bonden als Wahlmöglichkeit |
| 50Ω RF-Einzelstift JM Standard-Serie | Löten, Stecken und Bonden als Wahlmöglichkeit |
| 50Ω RF-Einzelstift JM Nicht-Standard-Serie | Löten, Stecken und Bonden als Wahlmöglichkeit |
| DC-Einzelstift JK-Serie | Löten und Bonden als Wahlmöglichkeit |
| DC-Einzelstift JK Standard-Serie | Löten und Bonden als Wahlmöglichkeit |
| DC-Einzelstift JK Nicht-Standard-Serie | Löten und Nagelkopf-Bonden als Wahlmöglichkeit |
|
Mehrfachsteckverbinder JMC-Serie
|
1-9 Pins mit 1-3 Reihen als Wahlmöglichkeit |
| Kundenspezifische Abmessungen |
Breite Palette |
HINWEIS:
Wir haben über 100.000 Arten von Hermetische Glas-Metall-Dichtungssteckverbindern, wenn der von Ihnen verwendete Steckverbinder nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren Details.
