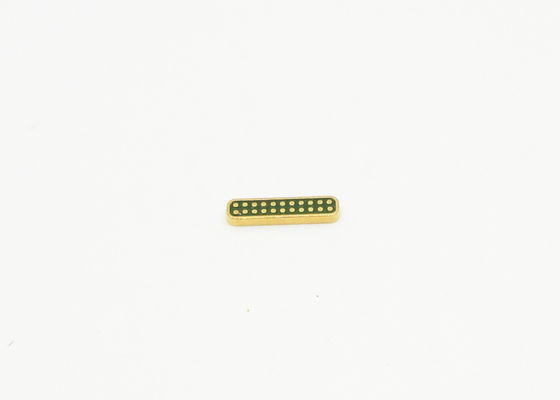

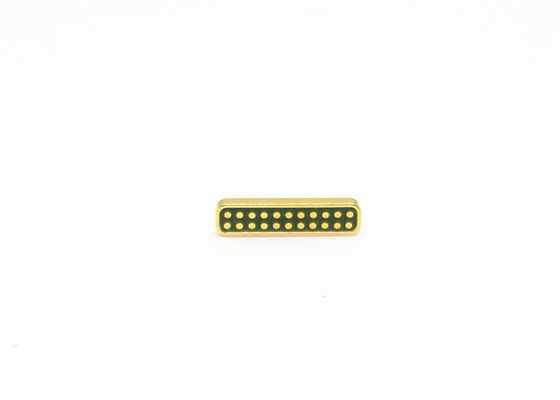

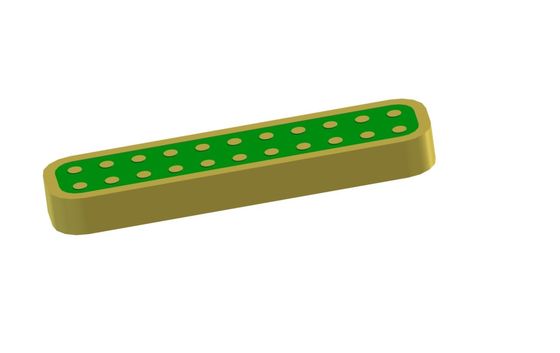

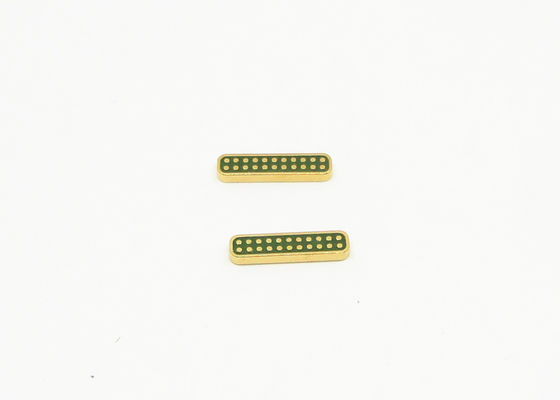

22 Pins Goldplattierte Glas-Metall-Dichtungsverbindungen Hermetische Gleichspannung Feedthru JMC-1526
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Überzug: | Vergoldet | Stift: | 22 Stifte |
|---|---|---|---|
| Stiftmaterial: | Kovar 4J29 | Glasmaterial: | 7052.7070, DM308 |
| Herme: | <1,01325 x 10E-08 Std.cc/s | Zertifikat: | ROHS ISO-9001-2015 |
| Paket: | Multi-Pin-Header | Impedanz: | Gleichstrom |
| Markenname: | ELT(Elite) | ODM: | kann nach Ihren Anforderungen angepasst werden |
| Hervorheben: | Hermetische Verbindungen mit 22 Stiften,Glas-Metall-Dichtungs-Durchgang,JMC-1526 Hermetische Dichtungsanschlüsse |
||
22-poliger vergoldeter Glas-zu-Metall-Hermetik-Mehrfachsteckverbinder DC-Durchführung
Spezifikation von JMC-1526:
| Produktname | Hermetischer Mehrfachsteckverbinder |
| Impedanz | DC |
| Typ | 22-polig |
| Reihen | 2 Reihen |
| Farbe | Vergoldet |
| Gehäuse- und Pinmaterial | Kovar 4J29 |
|
Glasmaterial
Glasfarbe
|
7052 oder 7070 Typ oder DM308
Grün oder Weiß
|
| Frequenzbereich | / |
| VSWR | / |
| Spannungsfestigkeit | ≥100V |
|
Hermetik Leckrate |
< 1,01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/Sek. @ 1 atm |
| Isolationswiderstand | ≥1000MΩ |
| Betriebstemperatur | -65℃~+260℃ |
Einführung
Hermetische Glas-zu-Metall-Dichtungen RF/DC-Durchführungen /Mehrfachsteckverbinder /Steckverbinder wird auch Glasisolatorgenannt. Sie werden hauptsächlich verwendet, um Mikrowellensignale, Leistungssignale und Steuersignale zwischen Modulen und Modulen, Modulen und Komponenten mit Gasdichtungsanforderungen zu übertragen. Sie sind eine der kritischsten Komponenten in Dichtungskomponenten.
Das Glas mit niedriger Dielektrizitätskonstante und geringem dielektrischen Verlust wird als Isolier- und Stützmaterial verwendet. Das Gehäuse und der Leiter bestehen aus Kovar-Legierung, die bei hoher Temperatur gesintert wird, und die Oberfläche ist vergoldet. Der Mittelleiter hat eine Vielzahl von Anschlussstilen wie Golddrahtbonden, Löten und Kuppeln usw. Glasisolatoren sind klein, leicht, hermetisch, hochzuverlässig und haben in den letzten Jahren in der Elektronikfertigungsindustrie weit verbreitet.
Merkmale:
-Kleine Größe
-Leichtgewicht
-Hermetisch
-Stabile Qualität und hohe Zuverlässigkeit
-Innenleiter: Golddrahtbonden, Löten und Kuppeln als Wahl
Anwendung:
Breites Anwendungsspektrum von Elektronikgehäusen, Satelliten, Radar und anderen in der Avionik, Luft- und Raumfahrt und im Automobilbereich. Es kann mit SMA, Millimeterwellenprodukten verwendet werden.
Vorteile:
-1,27 µm vergoldet
-Strenge Toleranzkontrolle
-Standard- und kundenspezifisches Design zur Auswahl.
-Hohe kostengünstige Produkte und Dienstleistungen
-Große Lagerbestände für Standardgrößen
-Schnelle Lieferung für kundenspezifische Produkte
Produktliste:
| 50Ω RF-Einpol-JM-Serie | Löten, Kuppeln und Bonden als Wahl |
| 50Ω RF-Einpol-JM-Standardserie | Löten, Kuppeln und Bonden als Wahl |
| 50Ω RF-Einpol-JM-Nicht-Standardserie | Löten, Kuppeln und Bonden als Wahl |
| DC-Einpol-JK-Serie | Löten und Bonden als Wahl |
| DC-Einpol-JK-Standardserie | Löten und Bonden als Wahl |
| DC-Einpol-JK-Nicht-Standardserie | Löten und Kopfbonden als Wahl |
|
Mehrfachsteckverbinder JMC-Serie
|
1-9 Pins mit 1-3 Reihen zur Wahl |
| Kundenspezifische Abmessungen |
Breite Palette |
HINWEIS:
Wir haben über 100.000 Arten von Hermetische Glas-zu-Metall-Dichtungssteckverbinder, wenn der von Ihnen verwendete Steckverbinder nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren Details.
