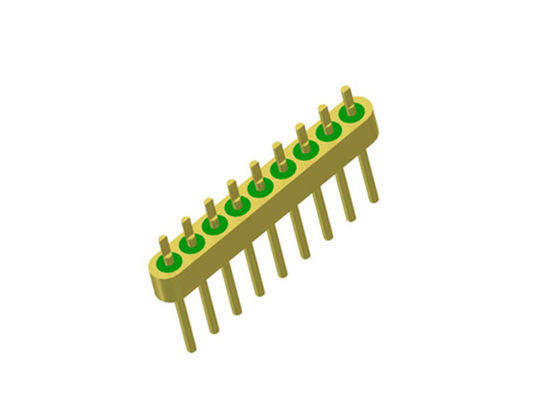

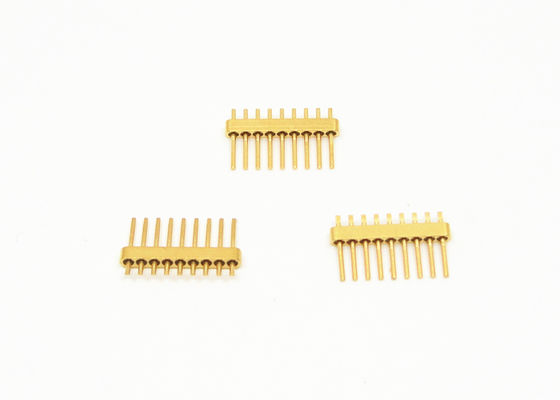

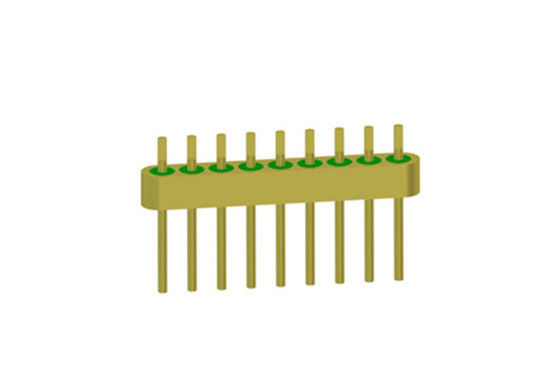

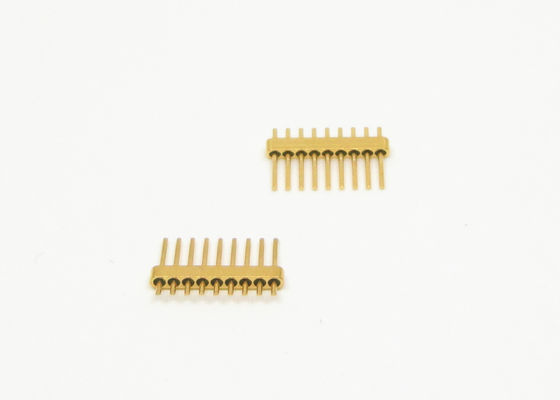

Hermetischer 9-Pin-Header-Steckverbinder mit 0,5 mm Durchmesser, DC-Durchführung JMC-1682-JH
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Überzug: | Vergoldet | Stift: | 9 Stifte |
|---|---|---|---|
| Stiftmaterial: | Kovar 4J29 | Glasmaterial: | 7052.7070, DM308 |
| Herme: | <1,01325 x 10E-08 Std.cc/s | Zertifikat: | ROHS ISO-9001-2015 |
| Paket: | Multi-Pin-Header | Impedanz: | Gleichstrom |
| Markenname: | ELT(Elite) | ODM: | kann nach Ihren Anforderungen angepasst werden |
| Hervorheben: | 0.5mm hermetic 9 pin connector,5 mm hermetischer 9-Pin-Steckverbinder,DC-Durchführungssteckverbinder mit Glas-Metall-Verschmelzung |
||
Durchmesser 0,5 mm 9-poliger hermetischer Mehrfachsteckverbinder DC-Durchführung mit Bondoberfläche
Spezifikation von JMC-1628-JH:
| Produktname | Hermetischer Mehrfachsteckverbinder |
| Impedanz | DC |
| Typ | 9 Pins |
| Reihen | 1 Reihe |
| Farbe | Vergoldet |
| Gehäuse- und Pinmaterial | Kovar 4J29 |
|
Glasmaterial
Glasfarbe
|
7052 oder 7070 Typ oder DM308
Grün oder Weiß
|
| Frequenzbereich | / |
| VSWR | / |
| Spannungsfestigkeit | ≥100V |
|
Hermetizität Leckrate |
< 1,01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/Sek. @ 1 atm |
| Isolationswiderstand | ≥1000MΩ |
| Betriebstemperatur | -55℃~+125℃ |
Einführung
Hermetische Glas-Metall-Dichtungen RF/DC-Durchführungen /Mehrfachsteckverbinder /Steckverbinder wird auch Glasisolator genannt. Sie werden hauptsächlich verwendet, um Mikrowellensignale, Leistungssignale und Steuersignale zwischen Modulen und Modulen, Modulen und Komponenten mit Gasversiegelungsanforderungen zu übertragen. Sie sind eine der kritischsten Komponenten in Versiegelungskomponenten.
Das Glas mit niedriger Dielektrizitätskonstante und geringem dielektrischen Verlust wird als Isolier- und Stützmaterial verwendet. Das Gehäuse und der Leiter bestehen aus Kovar-Legierung, die bei hoher Temperatur gesintert wird, und die Oberfläche ist vergoldet. Der Mittelkernleiter hat eine Vielzahl von Anschlussstilen wie Golddrahtbonden, Löten und Stecken usw. Glasisolatoren sind klein, leicht, hermetisch, hochzuverlässig und haben in den letzten Jahren in der Elektronikfertigungsindustrie weite Verbreitung gefunden.
Merkmale:
-Kleine Größe
-Leichtgewicht
-Hermetisch
-Stabile Qualität und hohe Zuverlässigkeit
-Innenleiter: Golddrahtbonden, Löten und Stecken als Wahlmöglichkeit
Anwendung:
Breites Anwendungsspektrum von Elektronikgehäusen, Satelliten, Radar und anderen in Avionik, Luft- und Raumfahrt sowie Automobilindustrie. Es kann mit SMA, Millimeterwellenprodukten verwendet werden.
Vorteile:
-1,27 µm vergoldet
-Strenge Toleranzkontrolle
-Standard- und kundenspezifische Designs zur Auswahl.
-Hohe kostengünstige Produkte und Dienstleistungen
-Große Lagerbestände für Standardgrößen
-Schnelle Lieferung für kundenspezifische Produkte
Produktliste:
| 50Ω RF-Einzelpin JM-Serie | Löten, Stecken und Bonden als Wahlmöglichkeit |
| 50Ω RF-Einzelpin JM Standardserie | Löten, Stecken und Bonden als Wahlmöglichkeit |
| 50Ω RF-Einzelpin JM Nicht-Standardserie | Löten, Stecken und Bonden als Wahlmöglichkeit |
| DC-Einzelpin JK-Serie | Löten und Bonden als Wahlmöglichkeit |
| DC-Einzelpin JK Standardserie | Löten und Bonden als Wahlmöglichkeit |
| DC-Einzelpin JK Nicht-Standardserie | Löten und Nailhead-Bonden als Wahlmöglichkeit |
|
Mehrfachsteckverbinder JMC-Serie
|
1-9 Pins mit 1-3 Reihen zur Auswahl |
| Kundenspezifische Abmessungen |
Breite Palette |
HINWEIS:
Wir haben über 100.000 Arten von Hermetischen Glas-Metall-Dichtungssteckverbindern, wenn der von Ihnen verwendete Steckverbinder nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren Details.
