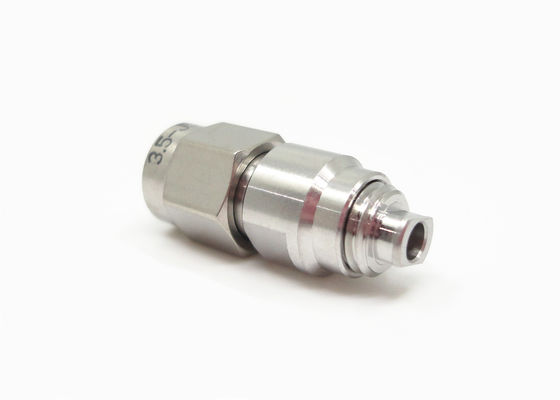

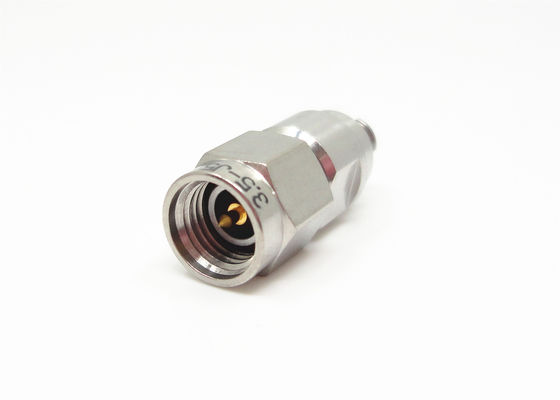

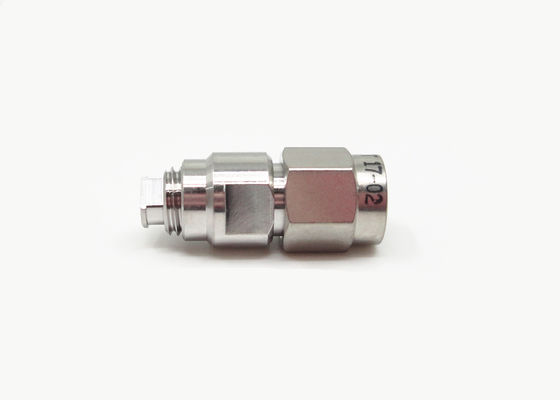

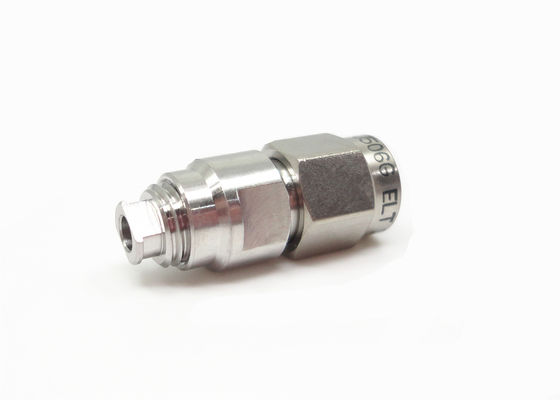

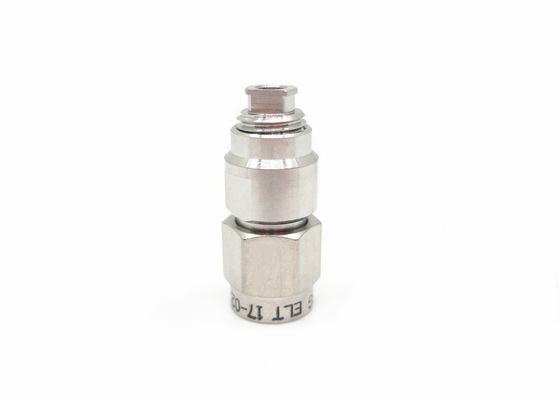

3,5-mm-Stecker aus Edelstahl für HF-Koaxialkabel CXN3506, 3,5-mm-Millimeterwellen

Großes Bild : 3,5-mm-Stecker aus Edelstahl für HF-Koaxialkabel CXN3506, 3,5-mm-Millimeterwellen Bestpreis

Produktdetails:

Herkunftsort:	China
Markenname:	ELT (Elite)
Zertifizierung:	CE Rohs ISO-9001
Modellnummer:	3.5-J506G

Zahlung und Versand AGB:

Min Bestellmenge:	100
Preis:	Verhandelbar
Verpackung Informationen:	Standardexport-Karton
Lieferzeit:	Innerhalb in 3 Wochen
Zahlungsbedingungen:	T/T, Western Union, L/C
Versorgungsmaterial-Fähigkeit:	10000 Stücke pro Monat

Kontakt

Ausführliche Produkt-Beschreibung

Material:	Edelstahl	Schlüsselwörter:	3,5-mm-Anschlüsse
Charakteristische Impedanz:	50Ω	Geschlecht:	Weiblich
Haltbarkeit:	500 Zyklen	Isolator:	PTFE
Anwendung:	RF-/Automotive/Basestation sendet /Satcom/Telecom	Frequenzbereich:	Gleichstrom ~33 GHz
Hervorheben:	3 , 5-mm-Edelstahl-HF-Stecker , 3

3.5mm Millimeter-Wellen-RF-Koaxial-Männchen-Anschluss für Kabel

3.5 mmAnschluss ist ein häufig verwendeter Millimeterwellenanschluss, die Frequenz ist33 GHz (bis zu 36 GHz), die Luftoberfläche nutzen, sich paaren und mitSMAReihe,KBei der Herstellung von Mikrowellen- und Millimeterwellenmessgeräten wird es weit verbreitet.

Elektrische Eigenschaften
Impedanz	50Ω
Frequenzbereich	Gleichspannung ~ 33 GHz
Nennspannung	335VRMS (höchster Meeresspiegel)
Dielektrika Spannungswiderstand	1000VRMS (höchster Meeresspiegel)
Widerstand gegen Isolierung	≥ 5000 MΩ
Kontaktwiderstand	Außenleiter	≤ 2mΩ
	Zentralleiter	≤ 3mΩ
VSMR	≤ 1,01 + 0,05 f

Größe der Schnittstelle ((mm)

3,5-mm-Stecker aus Edelstahl für HF-Koaxialkabel CXN3506, 3,5-mm-Millimeterwellen

Entwurf:

3,5-mm-Stecker aus Edelstahl für HF-Koaxialkabel CXN3506, 3,5-mm-Millimeterwellen

Materialien und mechanische Eigenschaften
Innenleiter	Männlich	mit einer Breite von nicht mehr als 20 mm
	Weiblich	Beryllium Bronze, vergoldet
Elastisch		Beryllium Bronze,mit einer Breite von nicht mehr als 15 mm
Schalen und andere		Messing/Edelstahl Goldbeschichtet/pasiviert
Isolator		PEI
Siegelring		mit einer Breite von nicht mehr als 20 mm
Temperatur		-55°C bis +125°C
Paarungszyklen		500
Kopplungsdrehmoment		0.79N·m·1.13N·m
